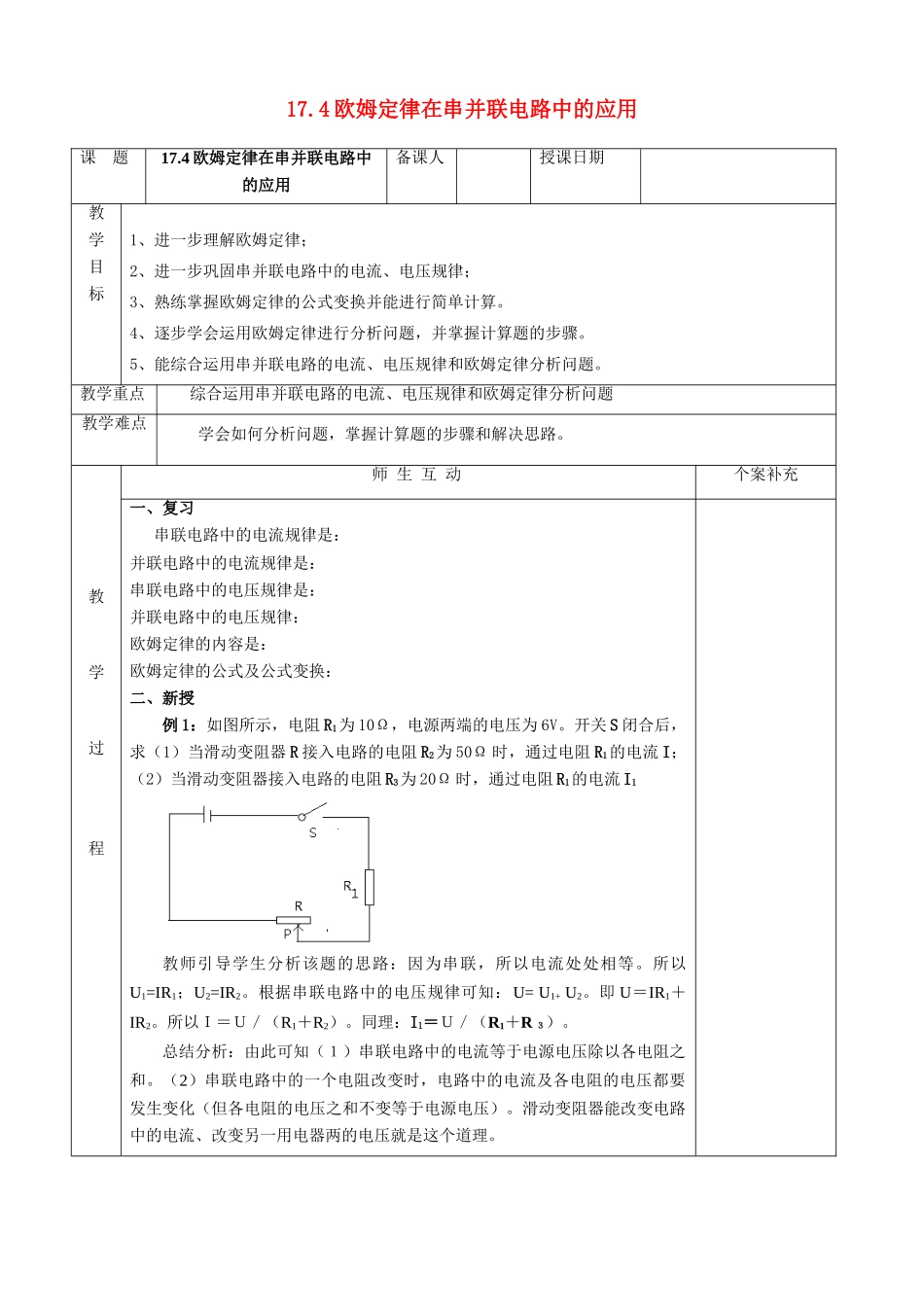

九年级物理全册 17.4 欧姆定律在串并联电路中的应用教案 新人教版_第1页
1/3

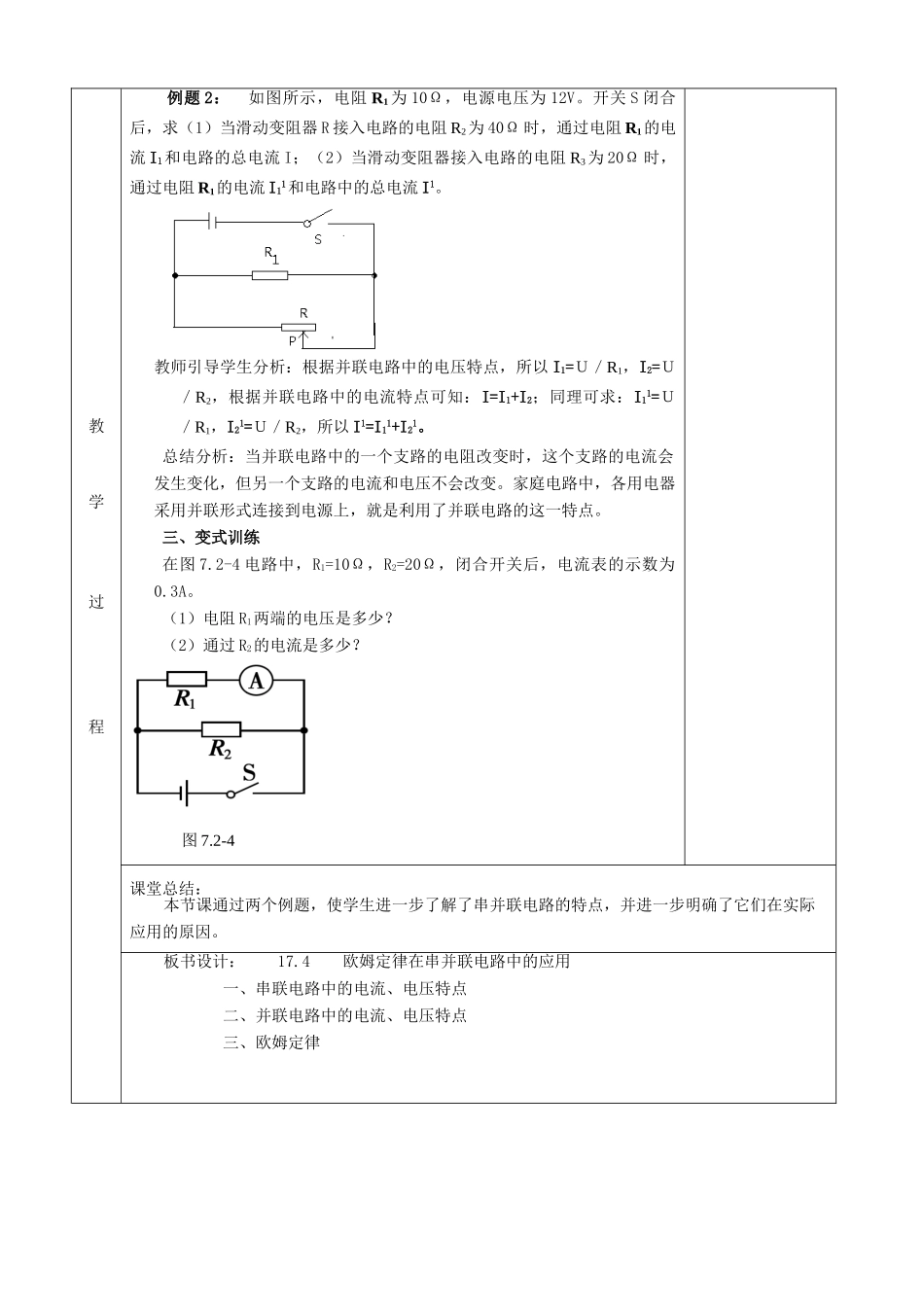

九年级物理全册 17.4 欧姆定律在串并联电路中的应用教案 新人教版_第2页
2/3

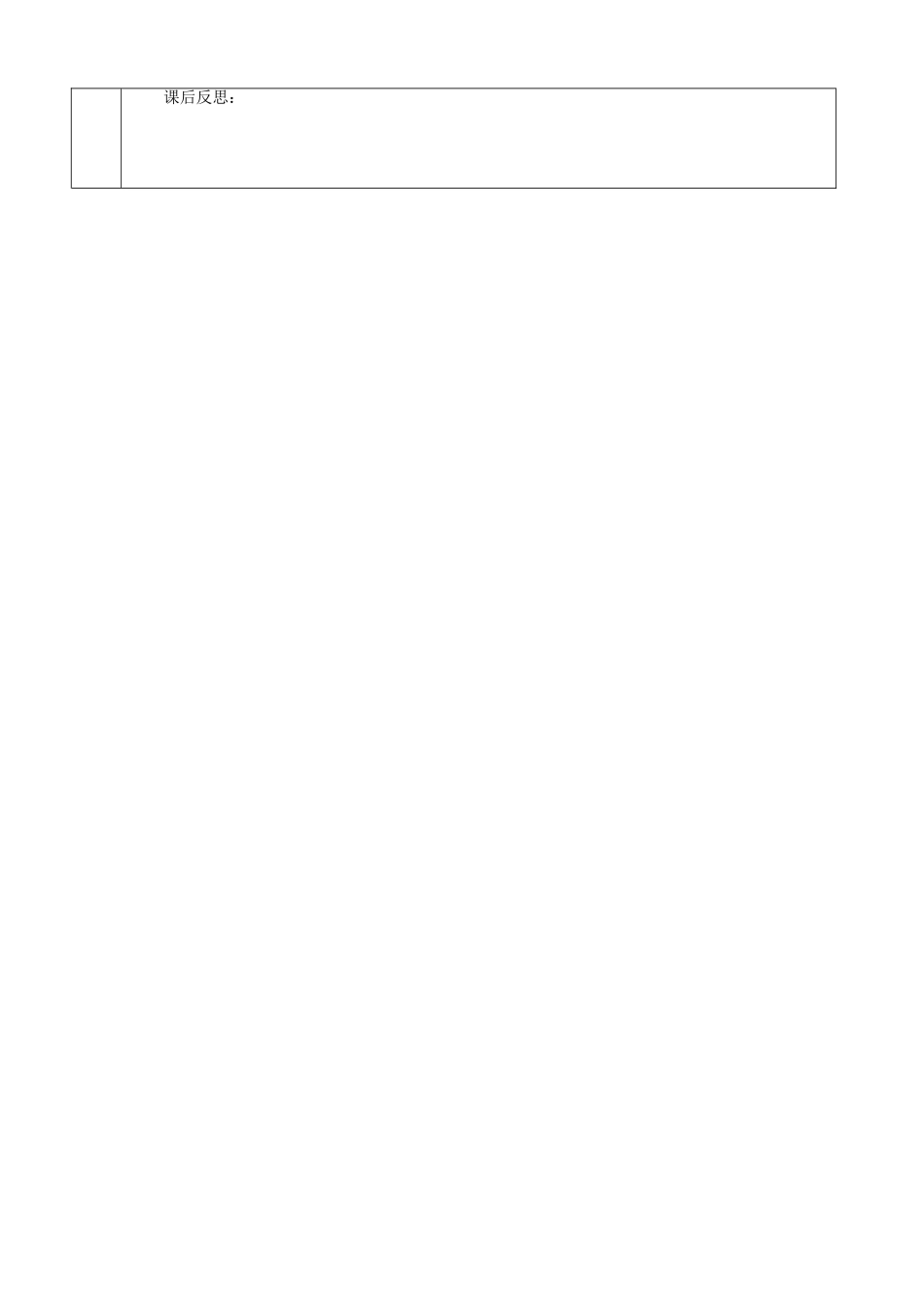

九年级物理全册 17.4 欧姆定律在串并联电路中的应用教案 新人教版_第3页
3/3
17.4欧姆定律在串并联电路中的应用课题17.4欧姆定律在串并联电路中的应用备课人授课日期教学目标1、进一步理解欧姆定律;2、进一步巩固串并联电路中的电流、电压规律;3、熟练掌握欧姆定律的公式变换并能进行简单计算。4、逐步学会运用欧姆定律进行分析问题,并掌握计算题的步骤。5、能综合运用串并联电路的电流、电压规律和欧姆定律分析问题。教学重点综合运用串并联电路的电流、电压规律和欧姆定律分析问题教学难点学会如何分析问题,掌握计算题的步骤和解决思路。教学过程师生互动个案补充一、复习串联电路中的电流规律是:并联电路中的电流规律是:串联电路中的电压规律是:并联电路中的电压规律:欧姆定律的内容是:欧姆定律的公式及公式变换:二、新授例1:如图所示,电阻R1为10Ω,电源两端的电压为6V。开关S闭合后,求(1)当滑动变阻器R接入电路的电阻R2为50Ω时,通过电阻R1的电流I;(2)当滑动变阻器接入电路的电阻R3为20Ω时,通过电阻R1的电流I1教师引导学生分析该题的思路:因为串联,所以电流处处相等。所以U1=IR1;U2=IR2。根据串联电路中的电压规律可知:U=U1+U2。即U=IR1+IR2。所以I=U/(R1+R2)。同理:I1=U/(R1+R3)。总结分析:由此可知(1)串联电路中的电流等于电源电压除以各电阻之和。(2)串联电路中的一个电阻改变时,电路中的电流及各电阻的电压都要发生变化(但各电阻的电压之和不变等于电源电压)。滑动变阻器能改变电路中的电流、改变另一用电器两的电压就是这个道理。教学过程例题2:如图所示,电阻R1为10Ω,电源电压为12V。开关S闭合后,求(1)当滑动变阻器R接入电路的电阻R2为40Ω时,通过电阻R1的电流I1和电路的总电流I;(2)当滑动变阻器接入电路的电阻R3为20Ω时,通过电阻R1的电流I11和电路中的总电流I1。教师引导学生分析:根据并联电路中的电压特点,所以I1=U/R1,I2=U/R2,根据并联电路中的电流特点可知:I=I1+I2;同理可求:I11=U/R1,I21=U/R2,所以I1=I11+I21。总结分析:当并联电路中的一个支路的电阻改变时,这个支路的电流会发生变化,但另一个支路的电流和电压不会改变。家庭电路中,各用电器采用并联形式连接到电源上,就是利用了并联电路的这一特点。三、变式训练在图7.2-4电路中,R1=10Ω,R2=20Ω,闭合开关后,电流表的示数为0.3A。(1)电阻R1两端的电压是多少?(2)通过R2的电流是多少?课堂总结:本节课通过两个例题,使学生进一步了解了串并联电路的特点,并进一步明确了它们在实际应用的原因。板书设计:17.4欧姆定律在串并联电路中的应用一、串联电路中的电流、电压特点二、并联电路中的电流、电压特点三、欧姆定律图7.2-4课后反思:
