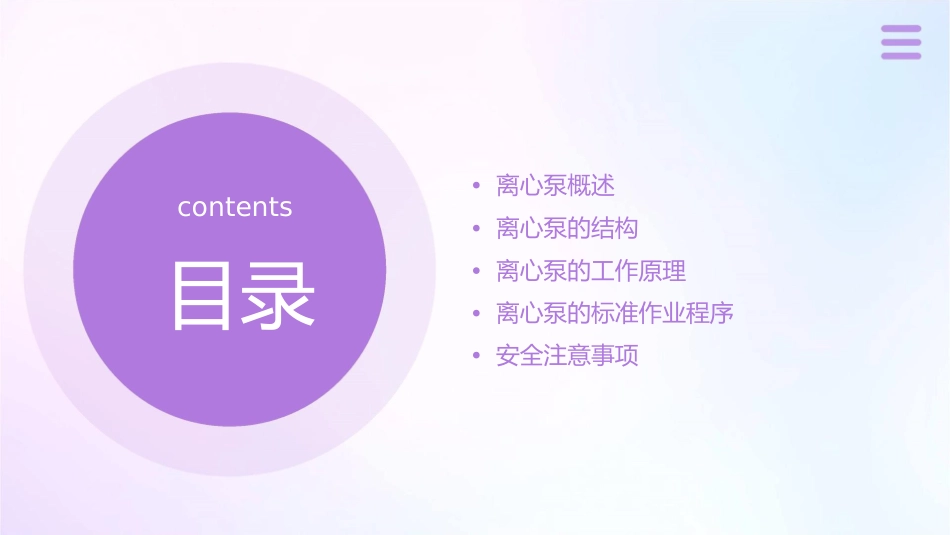

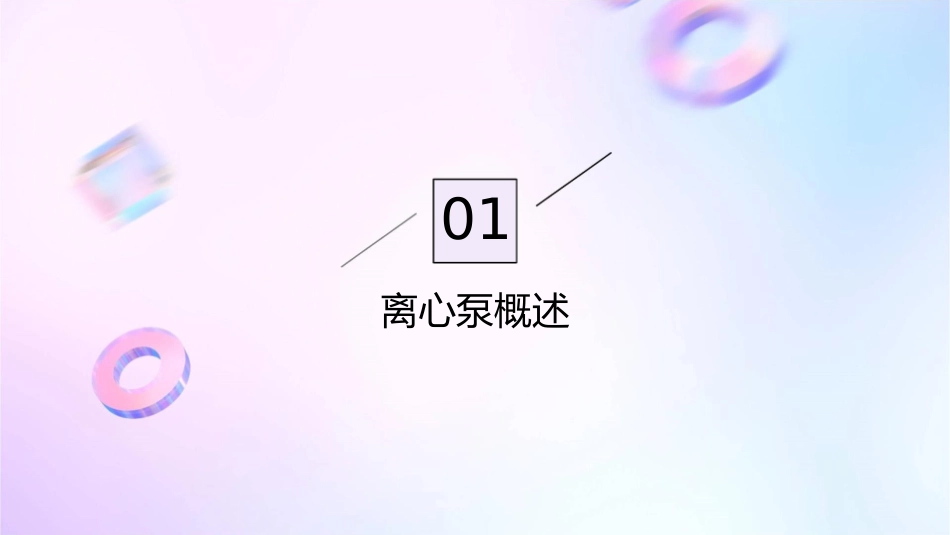

离心泵的结构原理标准作业程序课件•离心泵概述contents•离心泵的结构•离心泵的工作原理•离心泵的标准作业程序•安全注意事项目录01离心泵概述离心泵的定义总结词离心泵是一种利用离心力将液体从低处输送到高处或从低压区输送到高压区的机械装置。详细描述离心泵是一种旋转式的流体机械，通过高速旋转的叶轮产生的离心力将液体吸入、加速并排出，从而实现液体的输送。离心泵的分类总结词详细描述离心泵有多种分类方式，如按结构可分为单级泵和多级泵，按工作原理可分为蜗壳泵和叶轮泵，按输送介质可分为清水泵、杂质泵和泥浆泵等。根据不同的分类标准，离心泵有不同的类型。按结构可分为单级泵和多级泵，单级泵是指只有一个叶轮的泵，而多级泵则有多个叶轮串联而成，扬程较高。按工作原理可分为蜗壳泵和叶轮泵，蜗壳泵利用螺旋形的蜗壳将液体从叶轮中心引向出口，而叶轮泵则通过叶轮的高速旋转将液体甩出。按输送介质可分为清水泵、杂质泵和泥浆泵等，不同类型的离心泵适用于不同的输送介质和工况条件。离心泵的应用总结词离心泵广泛应用于化工、石油、医药、食品、环保等领域，用于输送各种液体介质，满足不同的工艺需求。详细描述离心泵具有高效、稳定、可靠等特点，因此在许多工业领域中得到了广泛应用。在化工行业中，离心泵用于输送酸、碱、油等腐蚀性或易燃易爆的液体介质；在石油行业中，离心泵用于油气的开采、输送和分离；在医药和食品行业中，离心泵用于输送药品、饮料和食品等；在环保行业中，离心泵用于污水处理、废水回收和排放等。02离心泵的结构叶轮叶轮是离心泵的核心部件，由叶片和轮毂组成。叶片通常为扭曲的曲面设计，能够将液体从叶轮中心向边缘甩出，产生足够的离心力。轮毂用于连接泵轴，将叶轮固定在正确的位置。泵壳泵壳是离心泵的主体结构，通常由铸铁或铸钢制成。它分为吸入室和压出室，吸入室用于引导液体进入叶轮，压出室用于收集液体并导向出口。泵壳内部通常装有衬套，以减小液体流动的阻力。泵轴泵轴是传递动力的主轴封是防止液体泄漏的关键部件，通常采用机械密封或填料密封等形式。要部件，通常由优质碳钢制成。它穿过泵壳的中心，将叶轮与电机或发动机连接起来，使叶轮能够旋转。轴承和轴封轴承是支撑泵轴并确保其稳定旋转的部件，根据不同的泵型，可以选择滑动轴承或滚动轴承。机械密封具有较长的使用寿命和良好的密封性能，但成本较高；填料密封虽然成本较低，但需要定期更换填料。轴封的作用是防止泵内液体外泄和外部空气、杂质进入泵内。常用的轴封形式有机械密封和填料密封等。其它部件•除此之外，离心泵还包括许多其它部件，如吸入管、压出管、平衡管、冷却水管等。这些部件的作用是引导、控制和平衡液体的流动，确保离心泵的正常运行。03离心泵的工作原理离心力的产生总结词离心力的产生是离心泵工作原理的核心。详细描述在离心泵中，叶轮高速旋转，使得液体在叶轮内产生巨大的离心力。这个离心力促使液体从叶轮中心被甩向边缘，从而产生压力。液体在叶轮内的运动总结词液体在叶轮内的运动方式决定了离心泵的性能。详细描述在叶轮内，液体受到离心力的作用，沿着叶片表面向叶轮边缘运动。在此过程中，液体的速度和压力逐渐增加。能量传递与转换总结词离心泵通过能量传递与转换将机械能转换为液体的压力能。详细描述在离心力的作用下，液体的动能和压力能增加。离心泵通过叶轮将输入的机械能转换为液体的动能和压力能，从而实现液体的输送。04离心泵的标准作业程序启动前的准备01020304检查泵周围环境检查连接管路检查电机和电源关闭出口阀门确保泵周围没有杂物，便于操作和维护。确认泵的进出口管路连接牢固，没有泄漏现象。确认电机正常，电源已接通，电压稳定。为了确保泵的安全启动，应先关闭出口阀门。启动操作010203按下启动按钮缓慢打开出口阀门检查泵的运行状态按下启动按钮，电机开始旋转。在电机旋转稳定后，缓慢打开出口阀门，使泵逐渐达到正常工作状态。观察泵的振动、声音和温度等参数，确保泵正常运行。运行中的监控监控流量和压力检查泵的振动和声音定期检查泵的流量和压力，确保其在正常范围内。定期检查泵的振动和声...
