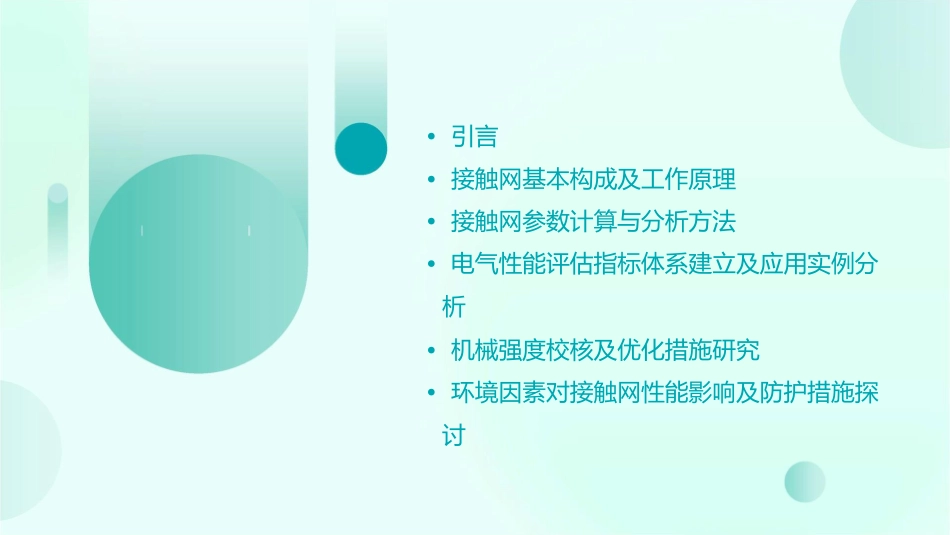

接触网计算基础分析课件•引言•接触网基本构成及工作原理•接触网参数计算与分析方法•电气性能评估指标体系建立及应用实例分析•机械强度校核及优化措施研究•环境因素对接触网性能影响及防护措施探讨01引言接触网概述010203接触网定义接触网组成接触网分类接触网是电气化铁路的重要组成部分，为电力机车提供持续、稳定的电能供应。接触网主要由支柱、腕臂、定位装置、接触线、承力索等部件组成。按照悬挂方式和供电方式的不同，接触网可分为柔性悬挂接触网和刚性悬挂接触网。接触网计算目的保证行车安全提高运营效率推动技术创新通过计算，确保接触网的结构强度、电气性能和空间位置满足行车安全要求。优化接触网设计，降低能耗和维护成本，提高电气化铁路的运营效率。通过计算分析，为接触网新材料、新结构和新工艺的研发提供技术支持。课件内容与安排01020304基础知识介绍接触网计算方法工程实例分析课件总结与展望包括电气化铁路概述、接触网基本组成与分类等内容。详细讲解接触网计算的基本原理、方法和步骤。结合具体工程实例，对接触网计算过程进行实例分析和讨论。对本次课件内容进行总结，并对未来接触网计算技术的发展进行展望。02接触网基本构成及工作原理接触悬挂系统承力索用于悬挂接触线，并承受接触线的张力，通常采用镀锌钢绞线或铝包钢绞线制成。接触线接触悬挂系统中的主要导电体，通常采用铜或铜合金制成，具有良好的导电性能和机械强度。吊弦连接接触线和承力索，用于调整接触线的悬挂高度和保持接触线的稳定性，通常采用铜或铜合金制成。定位支撑装置定位器腕臂支柱用于固定接触线的位置，防止其左右摆动，通常采用铝合金或钢材制成。支撑定位器，并将定位器的力传递给支柱，通常采用钢材制成。支撑整个接触悬挂系统，通常采用钢筋混凝土或钢材制成。供电设备及其连接方式牵引变电所将电力系统的高压电转换为适合牵引网使用的中压电，并通过馈电线将电能输送给牵引网。分区所和开闭所用于实现牵引网的电气分段和灵活供电，提高供电可靠性和灵活性。接触网电分段通过绝缘锚段关节、电分相等设备实现不同供电分区之间的电气隔离，防止电流互窜和干扰。03接触网参数计算与分析方法导线张力计算导线张力概念123导线张力是指接触网导线在受到外力作用时，内部产生的拉力，以保证导线的稳定性和安全性。导线张力计算方法采用力学原理，根据导线的材质、截面积、跨距等参数进行计算，得出导线的张力值。导线张力对接触网性能的影响导线张力的大小直接影响接触网的稳定性、安全性和使用寿命，因此需要进行合理的计算和控制。跨距与锚段长度确定方法跨距概念跨距是指接触网两个相邻支柱间的距离，是接触网设计的重要参数之一。锚段长度概念锚段长度是指在一个锚段内，接触网导线的总长度，也是接触网设计的重要参数之一。跨距与锚段长度的确定方法根据线路条件、列车运行速度、导线类型等因素进行综合考虑，采用理论计算和现场实测相结合的方法进行确定。接触线磨耗预测模型建立接触线磨耗概念01接触线磨耗是指接触线在与受电弓滑板接触摩擦过程中，表面材料逐渐损失的现象。接触线磨耗预测模型建立方法02通过对接触线和受电弓滑板的材料特性、运行速度、接触压力等因素进行综合分析，建立数学模型，预测接触线的磨耗情况。接触线磨耗预测模型的应用03可以用于指导接触网的维护和更换工作，提高接触网的使用寿命和安全性。电气性能评估指标体系建立及应用实例分析04电气性能评估指标体系构建原则和方法论述全面性原则可操作性原则评估指标应涵盖接触网电气性能的各个方面，确保评估结果客观、全面。评估指标应具有明确的定义和计算方法，便于实际操作和应用。层次性原则定性与定量相结合原则评估指标应按照一定的层次结构进行组织，反映不同因素对电气性能的影响程度。评估指标应包括定性和定量两类，以便更全面地反映接触网的电气性能。具体指标如载流量、电压损失等介绍及实例展示载流量接触网导线在正常运行条件下所能承载的最大电流值。载流量的大小直接影响接触网的供电能力。例如，在某高铁项目中，设计载流量为800A，实际运行中载流量达到了750A，满足设计要...
