飞机结构与系统(飞机机身结构)通用课件VIP免费

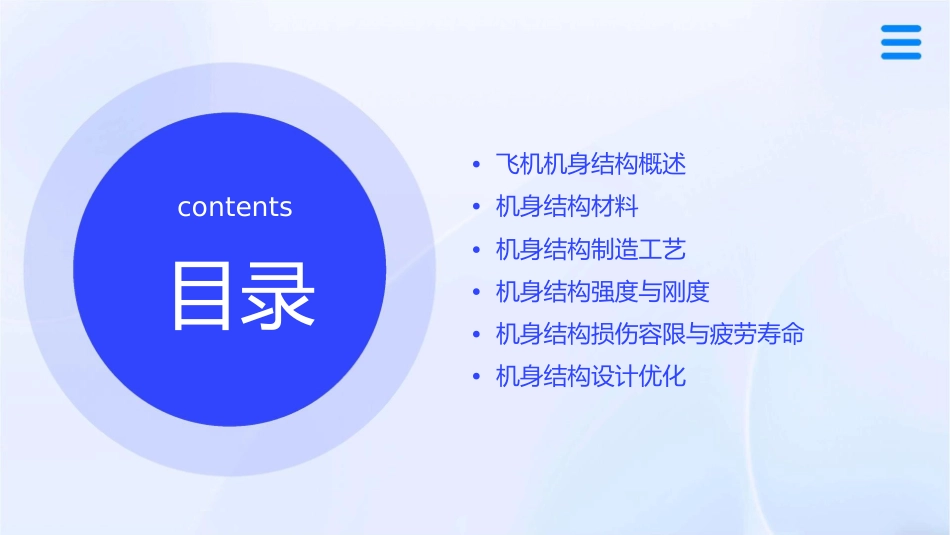

飞机结构与系统(飞机机身结构)通用课件•飞机机身结构概述•机身结构材料contents•机身结构制造工艺•机身结构强度与刚度•机身结构损伤容限与疲劳寿命•机身结构设计优化目录01飞机机身结构概述机身结构组成010203前段中段后段包括驾驶舱、客舱和货舱，是机身中最重要的部分，承载着机组的操作和乘客的舒适度。包括机身中部和后部，主要承载着机身的纵向和横向受力，并连接机翼和尾翼。包括尾翼和发动机吊舱，尾翼用于提供飞行稳定性，发动机吊舱则用于安装和固定发动机。机身结构设计要求01020304强度要求刚度要求耐久性要求经济性要求机身结构必须能够承受飞行过程中的各种载荷，包括气动载荷、惯性载荷和重力载荷等。机身结构必须具有一定的刚度，以确保飞机在飞行过程中的稳定性和舒适度。机身结构必须能够承受长时间的使用和环境影响，具有一定的耐久性。机身结构的设计和制造必须考虑经济性，以降低飞机的制造成本和维护成本。机身结构分类金属结构主要由铝合金、钛合金和钢材等金属材料构成，具有较高的强度和刚度。复合材料结构主要由碳纤维、玻璃纤维等复合材料构成，具有较轻的重量和良好的耐久性。02机身结构材料铝合金铝合金是飞机机身结构中最常用的材料之一，因其具有较高的比强度、耐腐蚀性和易于加工等特点。铝合金可分为变形铝合金和铸造铝合金，广泛应用于飞机的大梁、机身蒙皮、翼肋等部件。铝合金的缺点是疲劳性能较差，易发生疲劳裂纹，因此在设计时需要进行疲劳强度分析和试验。复合材料复合材料是由两种或多种材料组成的新型材料，具有高强度、高刚性、抗疲劳等优点。在飞机机身结构中，复合材料主要用于制造机翼、机身和尾翼等部件，能够显著减轻结构重量，提高飞行性能。复合材料的缺点是易受损伤，如划痕、撞击等，且修复困难，因此在维护和检修时需要特别注意。其他材料其他材料如钛合金、钢等在飞机机身结构中也有应用，但使用量较少。钛合金具有高强度、耐高温和耐腐蚀等特点，常用于制造发动机部件和高温部位的结构件。钢材在某些情况下用于制造大型结构和承力部件，但其重量较大，因此在现代飞机设计中使用较少。03机身结构制造工艺机械加工总结词机械加工是飞机机身结构制造中的重要工艺，通过切削、磨削等手段将毛坯加工成符合设计要求的零件。详细描述机械加工利用机床对飞机机身结构中的各种零件进行切削、磨削、钻孔等加工，以获得精确的尺寸和形状。机械加工具有高精度、高效率的特点，广泛应用于飞机制造中。焊接工艺总结词焊接工艺是飞机机身结构制造中的重要连接方式，通过熔融金属将两个零件连接在一起。详细描述焊接工艺具有强度高、密封性好、重量轻等特点，广泛应用于飞机机身结构的制造中。焊接工艺可分为电弧焊、激光焊、等离子焊等多种方式，根据不同的材料和连接要求选择合适的焊接工艺。铆接工艺总结词铆接工艺是飞机机身结构制造中的传统连接方式，通过铆钉将两个零件连接在一起。详细描述铆接工艺具有简单、可靠、耐疲劳等特点，在飞机机身结构的制造中仍有一定的应用。铆接工艺可分为盲铆和可视铆接等方式，根据不同的连接要求选择合适的铆接工艺。04机身结构强度与刚度强度分析静强度分析损伤容限与耐久性分析评估机身在静载荷作用下的承载能力，确保在正常工作状态下不发生破坏。评估机身对损伤的容忍程度以及在损伤发生后结构的剩余承载能力。疲劳强度分析考虑机身在重复载荷作用下的疲劳性能，预测结构寿命和疲劳裂纹的形成。刚度分析弯曲刚度分析研究机身在不同方向上的弯曲变形，确保满足气动外形和载荷传递的要求。扭转刚度分析分析机身抵抗扭转变形的能力，保持结构的稳定性和操纵性能。振动特性分析评估机身在不同频率下的振动响应，防止共振和颤振对结构造成损伤。稳定性分析侧风稳定性分析研究机身在侧风作用下的稳定性，确保飞机在飞行中保持稳定姿态。热稳定性分析评估机身在高温环境下的稳定性，保证结构不会因温度变化而发生变形或失效。05机身结构损伤容限与疲劳寿命损伤容限设计01损伤容限设计是指飞机结构在受到损伤后仍能保持一定承载能力的设计方法。它通过合理设计结构细节、选择适当的材料和工艺，以...
