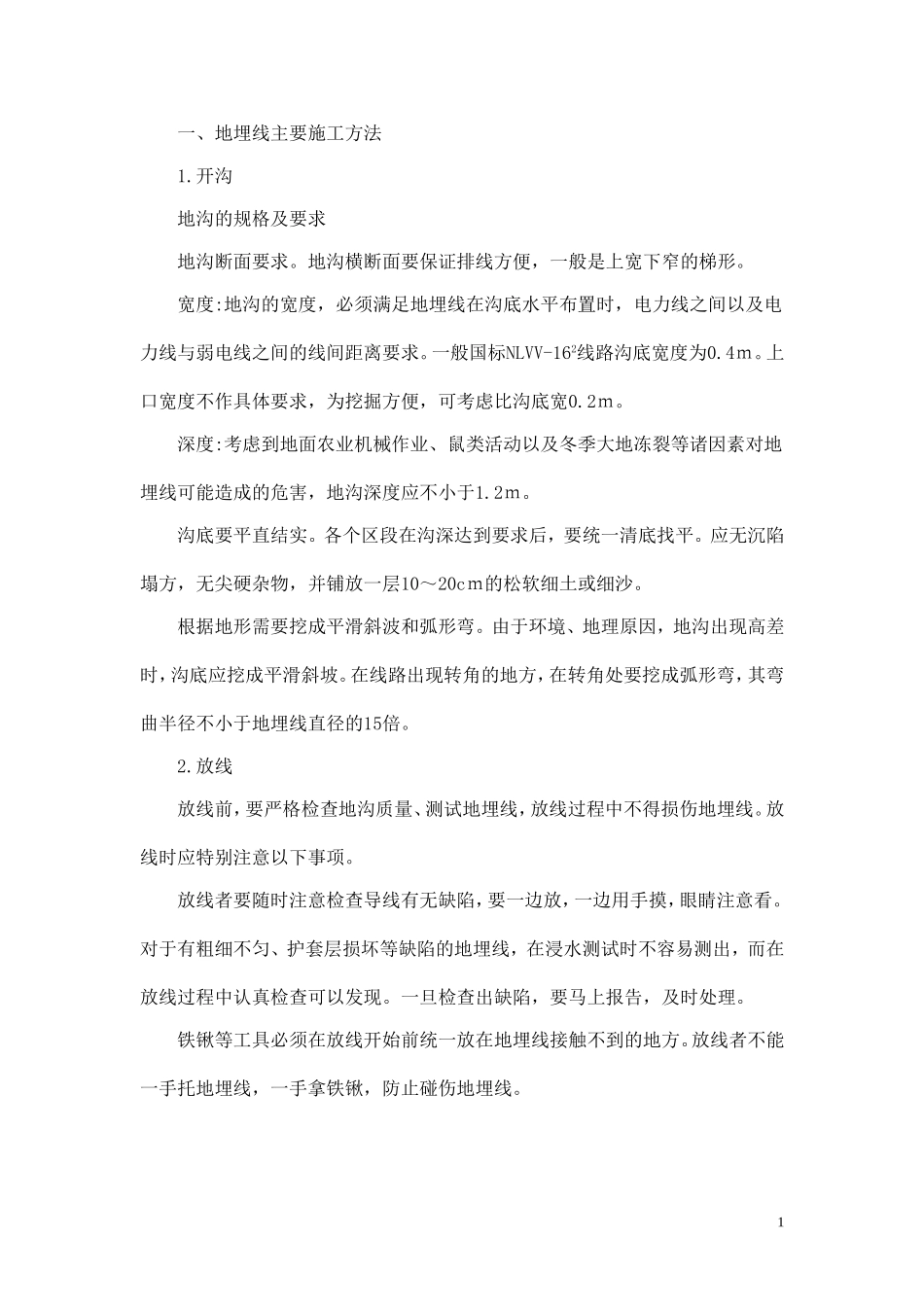

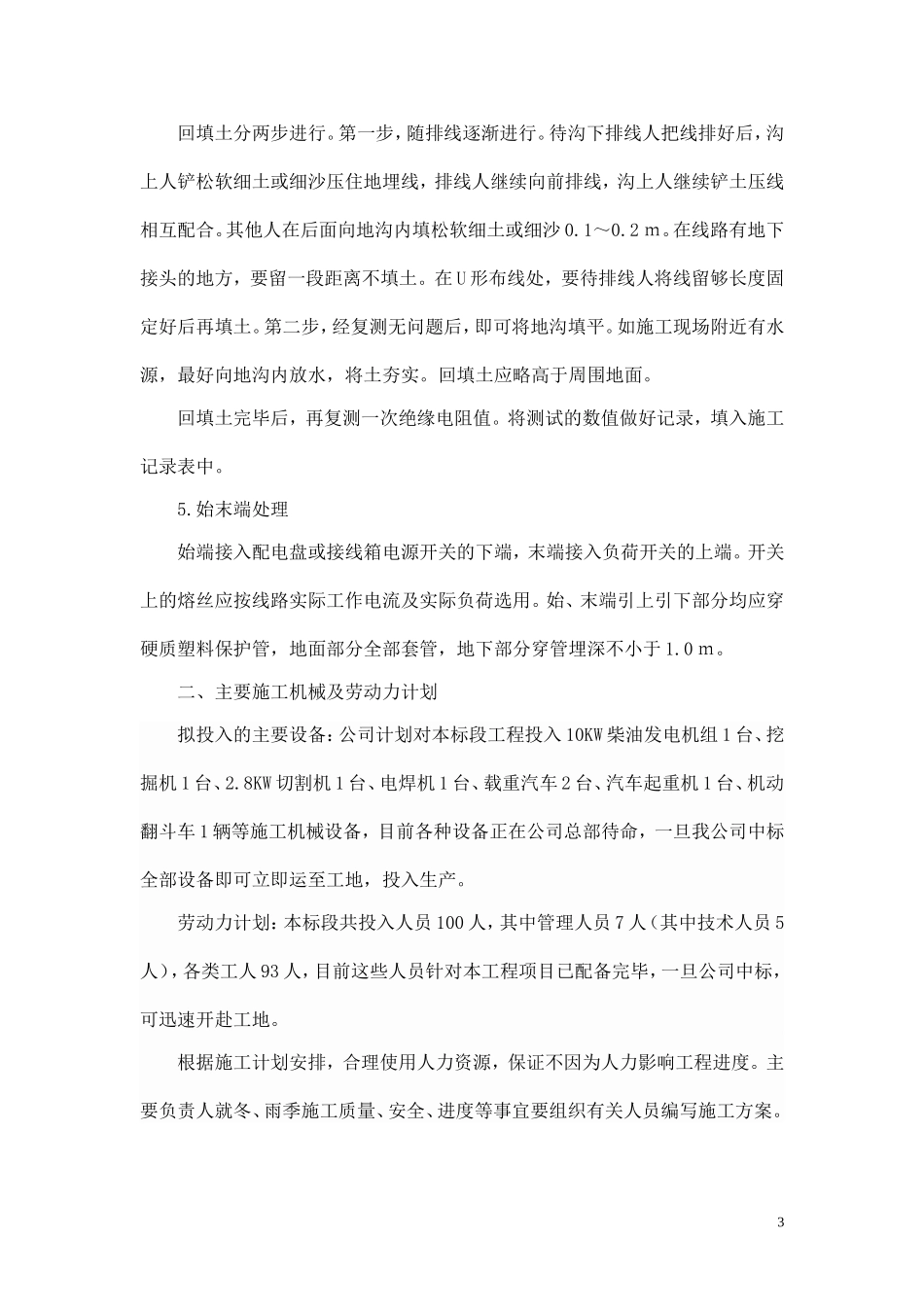

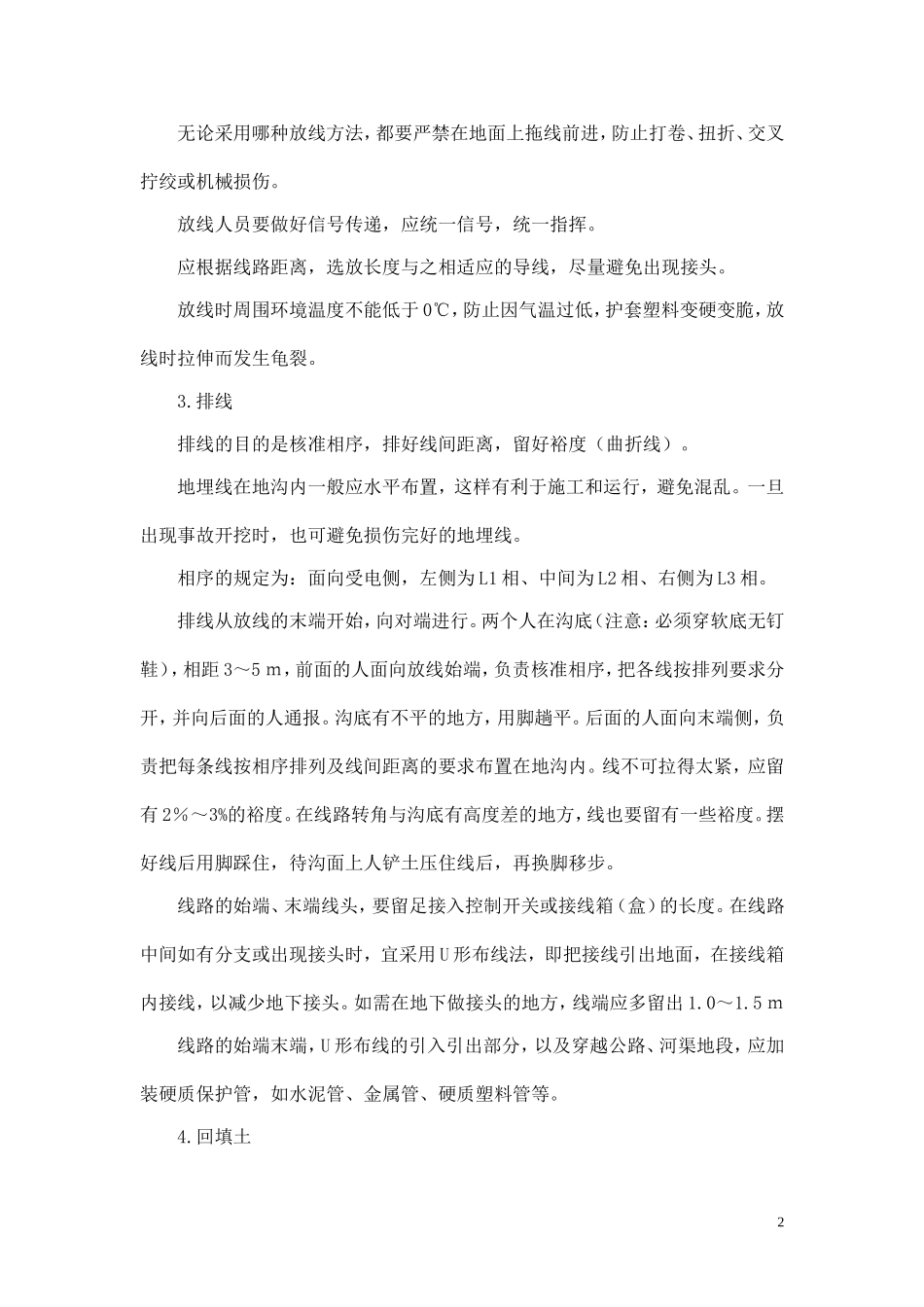

一、地埋线主要施工方法1.开沟地沟的规格及要求地沟断面要求。地沟横断面要保证排线方便，一般是上宽下窄的梯形。宽度:地沟的宽度，必须满足地埋线在沟底水平布置时，电力线之间以及电力线与弱电线之间的线间距离要求。一般国标NLVV-162线路沟底宽度为0.4ｍ。上口宽度不作具体要求，为挖掘方便，可考虑比沟底宽0.2ｍ。深度:考虑到地面农业机械作业、鼠类活动以及冬季大地冻裂等诸因素对地埋线可能造成的危害，地沟深度应不小于1.2ｍ。沟底要平直结实。各个区段在沟深达到要求后，要统一清底找平。应无沉陷塌方，无尖硬杂物，并铺放一层10～20cｍ的松软细土或细沙。根据地形需要挖成平滑斜波和弧形弯。由于环境、地理原因，地沟出现高差时，沟底应挖成平滑斜坡。在线路出现转角的地方，在转角处要挖成弧形弯，其弯曲半径不小于地埋线直径的15倍。2.放线放线前，要严格检查地沟质量、测试地埋线，放线过程中不得损伤地埋线。放线时应特别注意以下事项。放线者要随时注意检查导线有无缺陷，要一边放，一边用手摸，眼睛注意看。对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。一旦检查出缺陷，要马上报告，及时处理。铁锹等工具必须在放线开始前统一放在地埋线接触不到的地方。放线者不能一手托地埋线，一手拿铁锹，防止碰伤地埋线。1无论采用哪种放线方法，都要严禁在地面上拖线前进，防止打卷、扭折、交叉拧绞或机械损伤。放线人员要做好信号传递，应统一信号，统一指挥。应根据线路距离，选放长度与之相适应的导线，尽量避免出现接头。放线时周围环境温度不能低于0℃，防止因气温过低，护套塑料变硬变脆，放线时拉伸而发生龟裂。3.排线排线的目的是核准相序，排好线间距离，留好裕度（曲折线）。地埋线在地沟内一般应水平布置，这样有利于施工和运行，避免混乱。一旦出现事故开挖时，也可避免损伤完好的地埋线。相序的规定为：面向受电侧，左侧为L1相、中间为L2相、右侧为L3相。排线从放线的末端开始，向对端进行。两个人在沟底（注意：必须穿软底无钉鞋），相距3～5ｍ，前面的人面向放线始端，负责核准相序，把各线按排列要求分开，并向后面的人通报。沟底有不平的地方，用脚趟平。后面的人面向末端侧，负责把每条线按相序排列及线间距离的要求布置在地沟内。线不可拉得太紧，应留有2％～3%的裕度。在线路转角与沟底有高度差的地方，线也要留有一些裕度。摆好线后用脚踩住，待沟面上人铲土压住线后，再换脚移步。线路的始端、末端线头，要留足接入控制开关或接线箱（盒）的长度。在线路中间如有分支或出现接头时，宜采用U形布线法，即把接线引出地面，在接线箱内接线，以减少地下接头。如需在地下做接头的地方，线端应多留出1.0～1.5ｍ线路的始端末端，U形布线的引入引出部分，以及穿越公路、河渠地段，应加装硬质保护管，如水泥管、金属管、硬质塑料管等。4.回填土2回填土分两步进行。第一步，随排线逐渐进行。待沟下排线人把线排好后，沟上人铲松软细土或细沙压住地埋线，排线人继续向前排线，沟上人继续铲土压线相互配合。其他人在后面向地沟内填松软细土或细沙0.1～0.2ｍ。在线路有地下接头的地方，要留一段距离不填土。在U形布线处，要待排线人将线留够长度固定好后再填土。第二步，经复测无问题后，即可将地沟填平。如施工现场附近有水源，最好向地沟内放水，将土夯实。回填土应略高于周围地面。回填土完毕后，再复测一次绝缘电阻值。将测试的数值做好记录，填入施工记录表中。5.始末端处理始端接入配电盘或接线箱电源开关的下端，末端接入负荷开关的上端。开关上的熔丝应按线路实际工作电流及实际负荷选用。始、末端引上引下部分均应穿硬质塑料保护管，地面部分全部套管，地下部分穿管埋深不小于1.0ｍ。二、主要施工机械及劳动力计划拟投入的主要设备：公司计划对本标段工程投入10KW柴油发电机组1台、挖掘机1台、2.8KW切割机1台、电焊机1台、载重汽车2台、汽车起重机1台、机动翻斗车1辆等施工机械设备，目前各种设备正在公司总部待命，一旦我公司中标全部设备即可立即运至工地，投入生产。劳动力计划：本标段共投入人...
