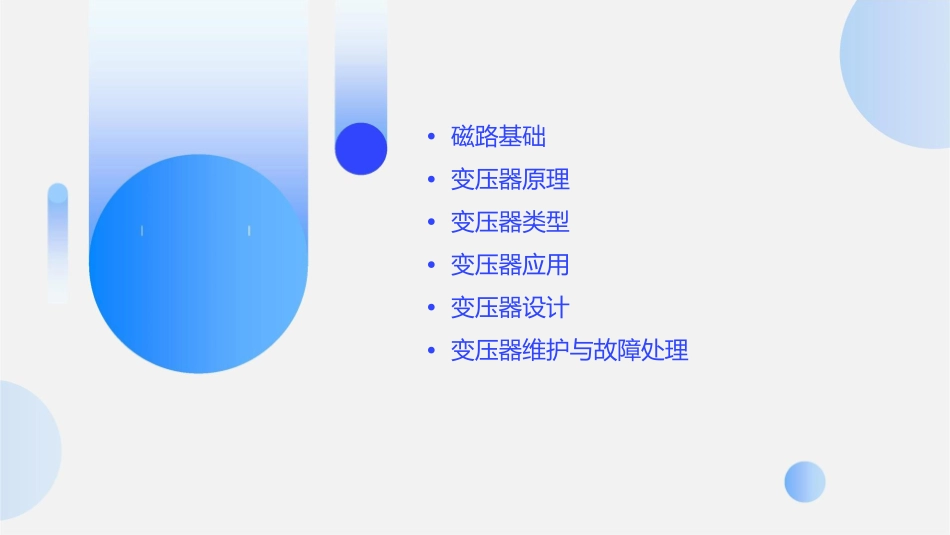

磁路与料件•磁路基础•变压器原理•变压器类型•变压器应用•变压器设计•变压器维护与故障处理磁场与磁力线磁场是磁力作用的媒介，磁力线是描述磁场分布的工具。磁场是由磁体或电流产生的一种特殊物质，具有传递磁力的作用。磁力线是描述磁场分布的虚拟线条，其密度表示磁场强弱，闭合的磁力线表示磁场的方向。磁感应强度和磁通磁感应强度是描述磁场强弱的物理量，磁通是描述穿过某一面积的磁场量。磁感应强度是描述磁场强弱的物理量，其大小等于垂直穿过单位面积的磁力线数，单位是特斯拉。磁通是描述穿过某一面积的磁场量，等于磁场强度与面积的乘积。磁导率和磁阻磁导率是描述介质磁性的物理量，磁阻是表示磁场在介质中传播难易程度的物理量。磁导率是描述介质对磁场影响程度的物理量，其大小与介质的磁化强度和磁场强度有关。磁阻是表示磁场在介质中传播难易程度的物理量，等于磁路长度与磁通量之比。变压器工作原理变压器工作原理电压变换变压器是利用电磁感应原理实现电能转换或传递的一种设备。通过一次绕组和二次绕组之间的电磁耦合，实现电压、电流和阻抗的变换。变压器通过一次绕组和二次绕组之间的电磁耦合，改变二次绕组的匝数，实现电压的变换。电流变换阻抗变换变压器通过改变一次绕组和二次绕组的匝数比，实现电流的变换。变压器通过改变一次绕组和二次绕组的匝数比，实现阻抗的变换。变压器绕组010203变压器绕组一次绕组二次绕组绕组是变压器的核心部分，由铜线或铝线绕制而成，分为一次绕组和二次绕组。一次绕组也称为原绕组，它接在电源上，输入电能。二次绕组也称为副绕组，它输出电能，通过电磁感应原理将一次绕组中的电能传递到二次绕组中。变压器铁芯变压器铁芯减小铁损铁芯中的磁通量在硅钢片之间产生感应电动势，形成涡流，涡流会产生热量，导致铁损。因此，选择高磁导率的硅钢片可以减小铁损。铁芯是变压器的磁路部分，由高磁导率的硅钢片叠装而成。磁路闭合铁芯的作用是使磁力线闭合，形成磁回路，以减少磁阻和减小铁损。单相变压器总结词详细描述单相变压器主要用于单相负荷的电路中，具有结构简单、成本低、使用方便等优点。单相变压器通常只有一个原边和一个副边，其磁路设计相对简单。由于其结构特点，单相变压器在电力系统中主要用于满足单相负荷的供电需求，如居民用电、小型商业设施等。VS三相变压器总结词三相变压器广泛应用于工业和商业领域，具有效率高、可靠性好等优点。详细描述三相变压器有三个原边和三个副边，其磁路设计相对复杂。由于三相变压器的结构特点，其能够提供更加稳定、可靠的电力供应，因此在工业和商业领域中得到广泛应用。特种变压器总结词特种变压器是针对特定需求设计的变压器，具有特殊的应用场景和功能。详细描述特种变压器包括整流变压器、调压变压器、接地变压器等。这些变压器根据特定的应用需求进行设计，具有特殊的功能和用途。例如，整流变压器用于整流电路中，调压变压器用于调节电压等。电力变压器定义工作原理应用场景电力变压器是电力系统中的重要设备，用于升高或降低电压。基于电磁感应原理，通过改变一次侧和二次侧线圈的匝数来改变电压。广泛应用于输电、配电和用电环节，是电网安全稳定运行的关键。仪用变压器工作原理通过特殊设计的磁路和线圈结构，实现电压和电流的稳定输出。定义仪用变压器主要用于仪器和仪表的电源供给，具有稳定性能好、精度高的特点。应用场景在科学研究、工业生产和实验室中广泛应用，为各种仪器和仪表提供可靠的电源。特殊用途变压器定义分类应用场景特殊用途变压器是指具有特定功能和应用领域的变压器。包括整流变压器、矿用变压器、试验变压器、调压变压器等。广泛应用于电力、交通、通信、矿业等领域，满足各种特殊需求。变压器设计基础磁路的基本概念磁路是描述磁场分布和传递的物理模型，是变压器设计的基础。磁性材料的性质介绍常用的磁性材料，如硅钢、坡莫合金等，以及它们的磁性能参数。磁滞、涡流损耗解释磁滞和涡流损耗的产生原理，以及在变压器设计中的影响。变压器参数计算额定参数计算根据变压器的设计要求，计算额定电压、额定电流、额定功率等参数。绕组匝数...
