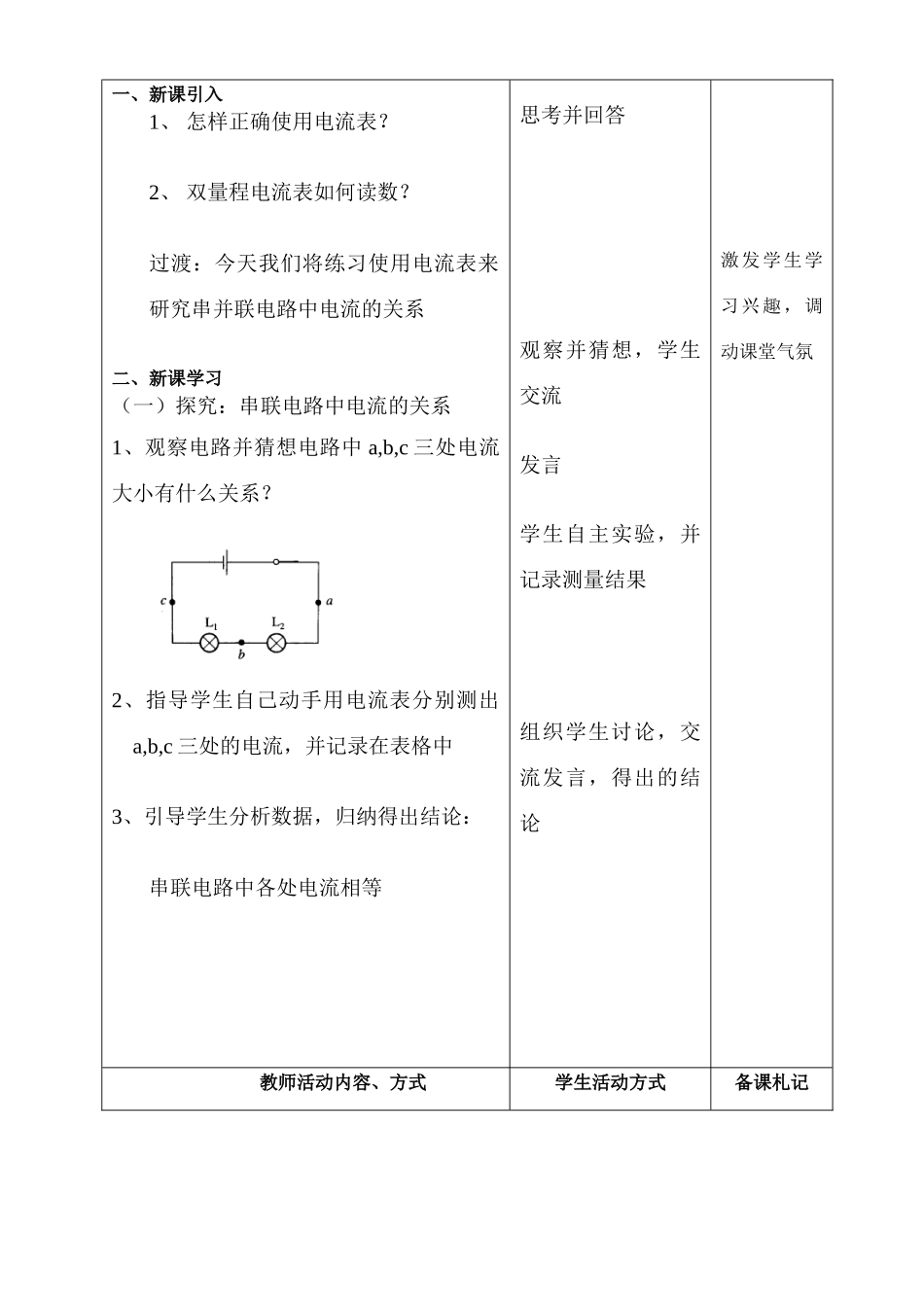

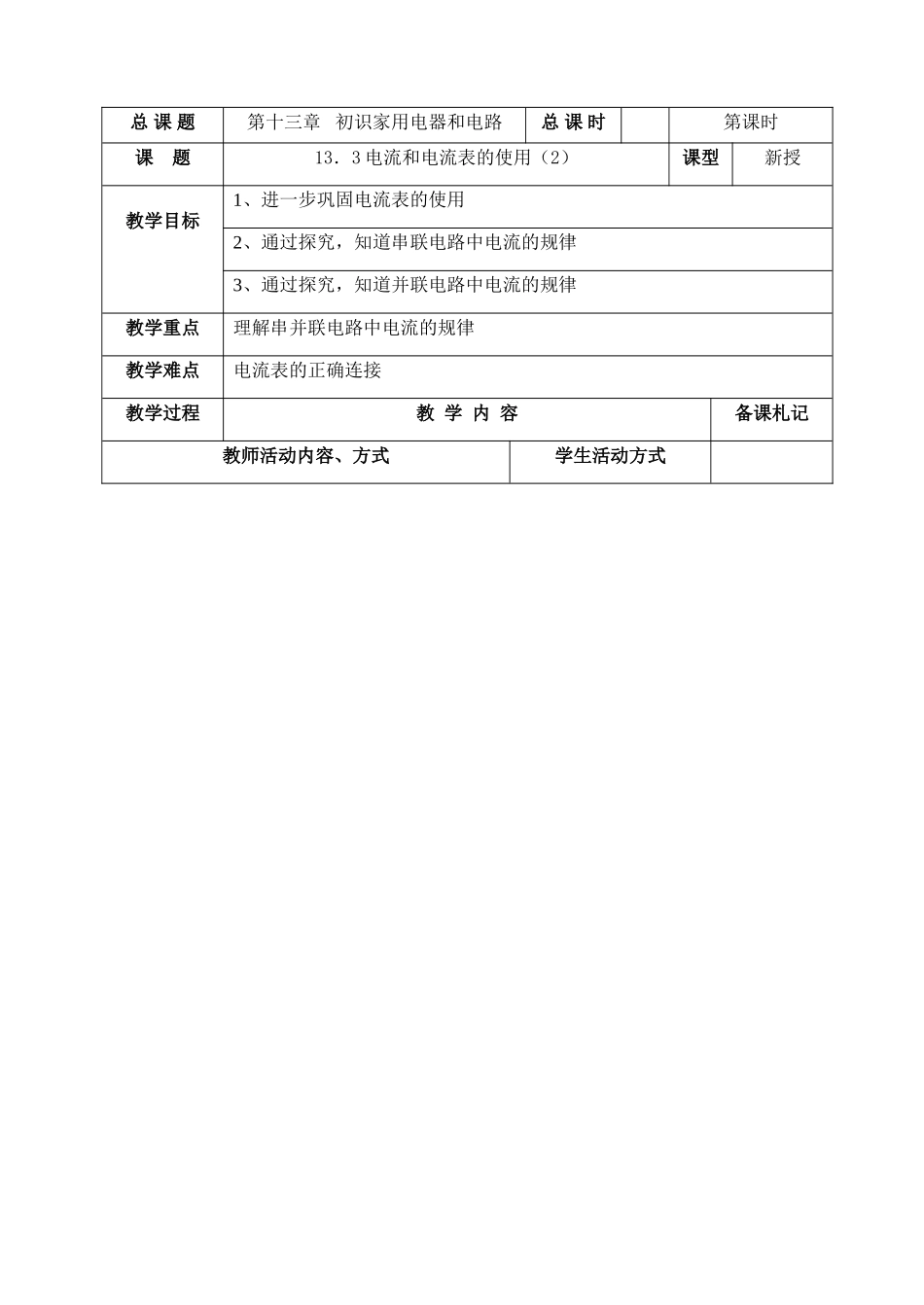

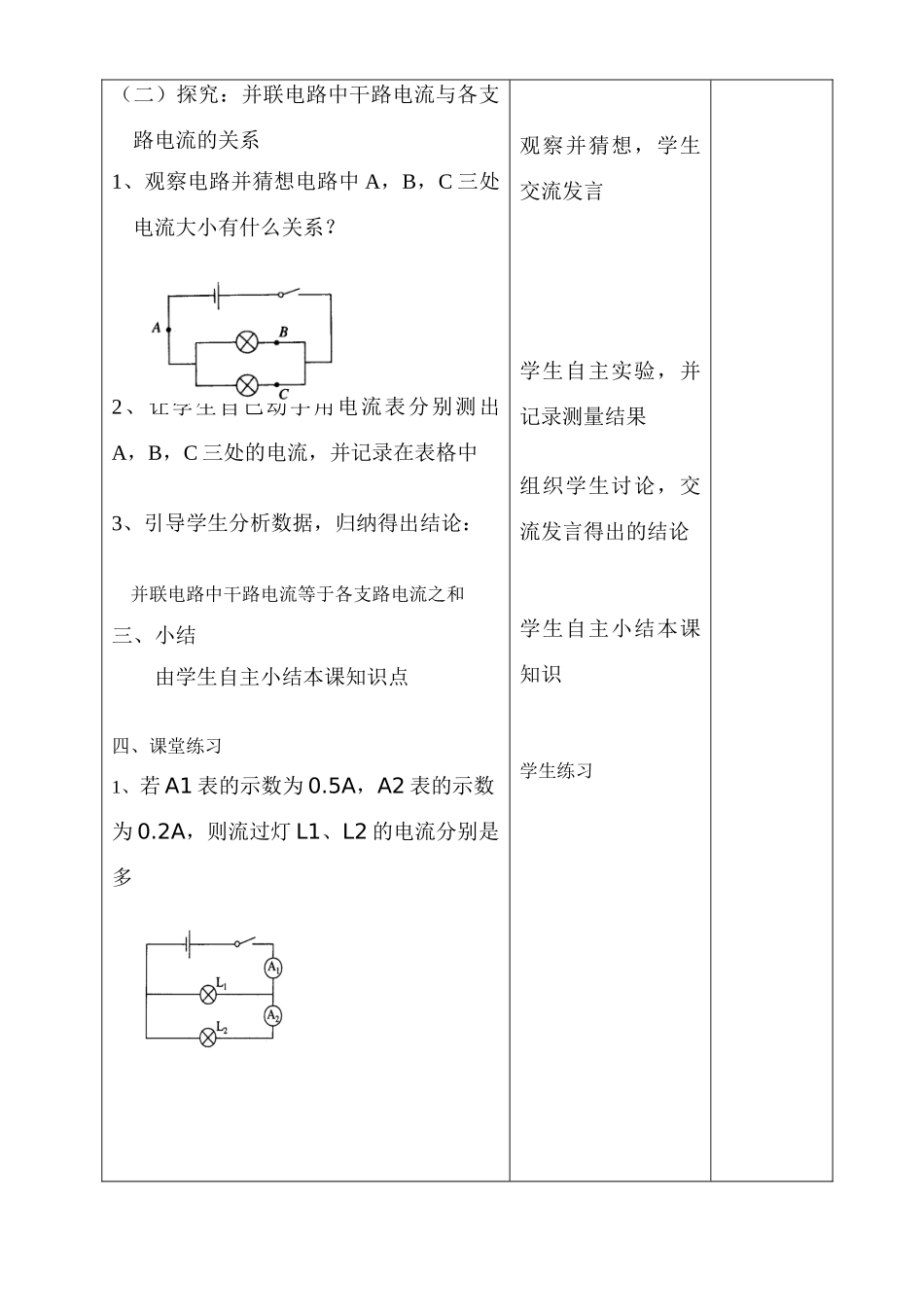

总课题第十三章初识家用电器和电路总课时第课时课题13．3电流和电流表的使用（2）课型新授教学目标1、进一步巩固电流表的使用2、通过探究，知道串联电路中电流的规律3、通过探究，知道并联电路中电流的规律教学重点理解串并联电路中电流的规律教学难点电流表的正确连接教学过程教学内容备课札记教师活动内容、方式学生活动方式激发学生学习兴趣，调动课堂气氛一、新课引入1、怎样正确使用电流表？2、双量程电流表如何读数？过渡：今天我们将练习使用电流表来研究串并联电路中电流的关系二、新课学习（一）探究：串联电路中电流的关系1、观察电路并猜想电路中a,b,c三处电流大小有什么关系？2、指导学生自己动手用电流表分别测出a,b,c三处的电流，并记录在表格中3、引导学生分析数据，归纳得出结论：串联电路中各处电流相等思考并回答观察并猜想，学生交流发言学生自主实验，并记录测量结果组织学生讨论，交流发言，得出的结论教师活动内容、方式学生活动方式备课札记（二）探究：并联电路中干路电流与各支路电流的关系1、观察电路并猜想电路中A，B，C三处电流大小有什么关系？2、让学生自己动手用电流表分别测出A，B，C三处的电流，并记录在表格中3、引导学生分析数据，归纳得出结论：并联电路中干路电流等于各支路电流之和三、小结由学生自主小结本课知识点四、课堂练习1、若A1表的示数为0.5A，A2表的示数为0.2A，则流过灯L1、L2的电流分别是多观察并猜想，学生交流发言学生自主实验，并记录测量结果组织学生讨论，交流发言得出的结论学生自主小结本课知识学生练习五、课外练习同步导学第4课时电流和电流表的使用（二）课堂巩固1．关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A．电灯L1被短路B．电灯L2被短路C．有一盏灯的灯丝断了D．电流表正负接线柱接反了4．如图1所示，当开关S闭合时，将发生的现象是（）A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故5．把两个灯泡串联后接到电源上合上开关S后会发现L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断6．在图2所示的几种电路中，电流表只测L2电流的是（）图1图2图3图4图57．图3中闭合开关，电流表A2的示数是0．25A，则A1的示数是A．若将A1接到a处，它的示数应是A．8．图4中，闭合开关，若在电路a、b两处接入电流表，其读数分别是2．3A，1．6A，则电流表接在C处时，其读数应为A．9．如图5所示的电路，电流表A1与A2的指针的位置如图6所示，电流表A1使用的量程是，读数是A，电流表A2使用的量程是，读数是A．通过L2的电流是A．课后提升10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表测出L2中的电流（约1．2A），S作总开关．11．(1)根据电路图8，请用笔线把图9中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．(1)闭合开关，观察到灯泡L1和L2的发光情况是___．(2)针对上述的现象，该电路存在的问题是_____________．第4课时电流和电流表的使用（二）图8图9图6图7图101．B2．D3．C4．B5．C6．B7．0.250.258.0.79．0～3A0.70～0.60.240.4610．略11．略12．L1不发光，L2发光短路
