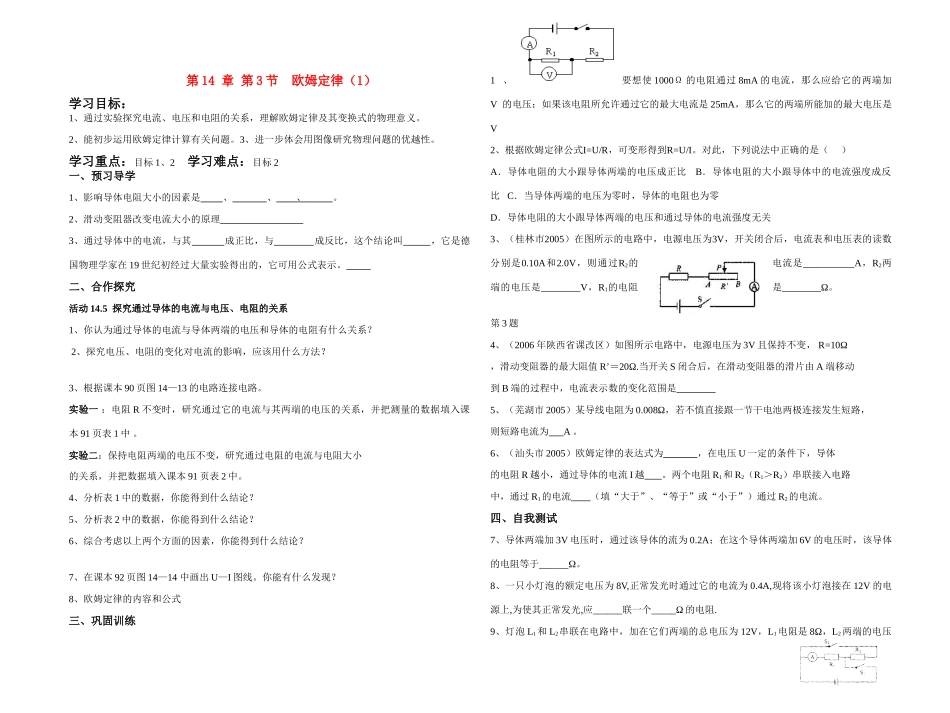

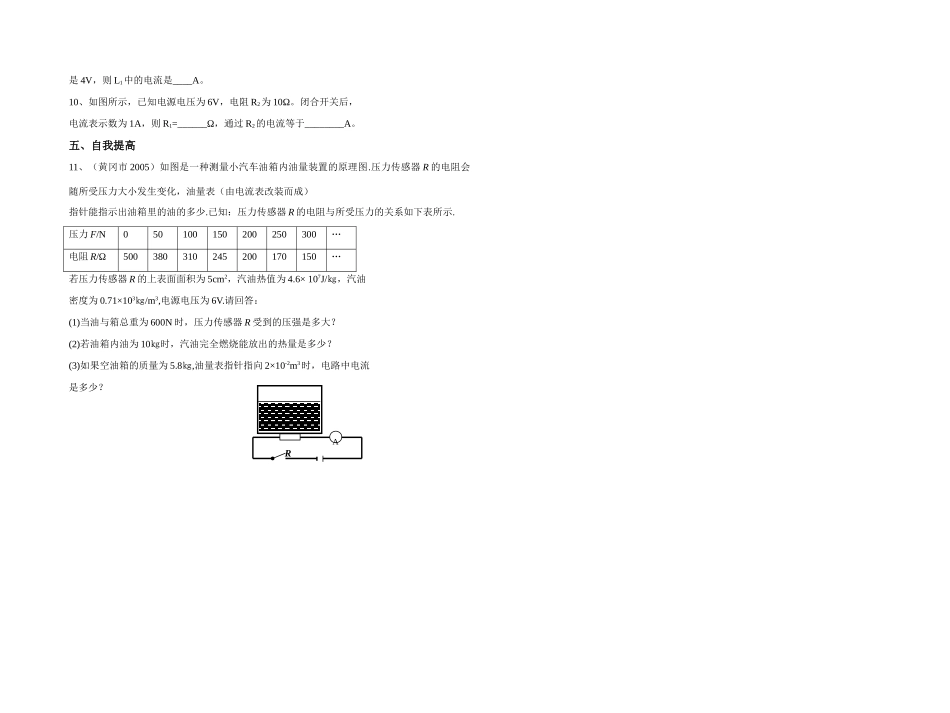

第14 章 第3节 欧姆定律( 1 )VIP免费

第14章第3节欧姆定律（1）学习目标：1、通过实验探究电流、电压和电阻的关系，理解欧姆定律及其变换式的物理意义。2、能初步运用欧姆定律计算有关问题。3、进一步体会用图像研究物理问题的优越性。学习重点：目标1、2学习难点：目标2一、预习导学1、影响导体电阻大小的因素是、、、。2、滑动变阻器改变电流大小的原理3、通过导体中的电流，与其成正比，与成反比，这个结论叫，它是德国物理学家在19世纪初经过大量实验得出的，它可用公式表示。二、合作探究活动14.5探究通过导体的电流与电压、电阻的关系1、你认为通过导体的电流与导体两端的电压和导体的电阻有什么关系？2、探究电压、电阻的变化对电流的影响，应该用什么方法？3、根据课本90页图14—13的电路连接电路。实验一：电阻R不变时，研究通过它的电流与其两端的电压的关系，并把测量的数据填入课本91页表1中。实验二：保持电阻两端的电压不变，研究通过电阻的电流与电阻大小的关系，并把数据填入课本91页表2中。4、分析表1中的数据，你能得到什么结论？5、分析表2中的数据，你能得到什么结论？6、综合考虑以上两个方面的因素，你能得到什么结论？7、在课本92页图14—14中画出U—I图线。你能有什么发现？8、欧姆定律的内容和公式三、巩固训练1、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V2、根据欧姆定律公式I=U/R，可变形得到R=U/I。对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流强度无关3、（桂林市2005）在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是A，R2两端的电压是V，R1的电阻是Ω。第3题4、（2006年陕西省课改区）如图所示电路中，电源电压为3V且保持不变，R=10Ω，滑动变阻器的最大阻值R’＝20Ω.当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是5、（芜湖市2005）某导线电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为A。6、（汕头市2005）欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。四、自我测试7、导体两端加3V电压时，通过该导体的流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于______。8、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_____Ω的电阻.9、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，则L1中的电流是____A。10、如图所示，已知电源电压为6V，电阻R2为10Ω。闭合开关后，电流表示数为1A，则R1=______Ω，通过R2的电流等于________A。五、自我提高11、（黄冈市2005）如图是一种测量小汽车油箱内油量装置的原理图.压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压力传感器R的电阻与所受压力的关系如下表所示.压力F/N050100150200250300…电阻R/Ω500380310245200170150…若压力传感器R的上表面面积为5cm2，汽油热值为4.6×107J/㎏，汽油密度为0.71×103㎏/m3,电源电压为6V.请回答：(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？(2)若油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，电路中电流是多少？AR
