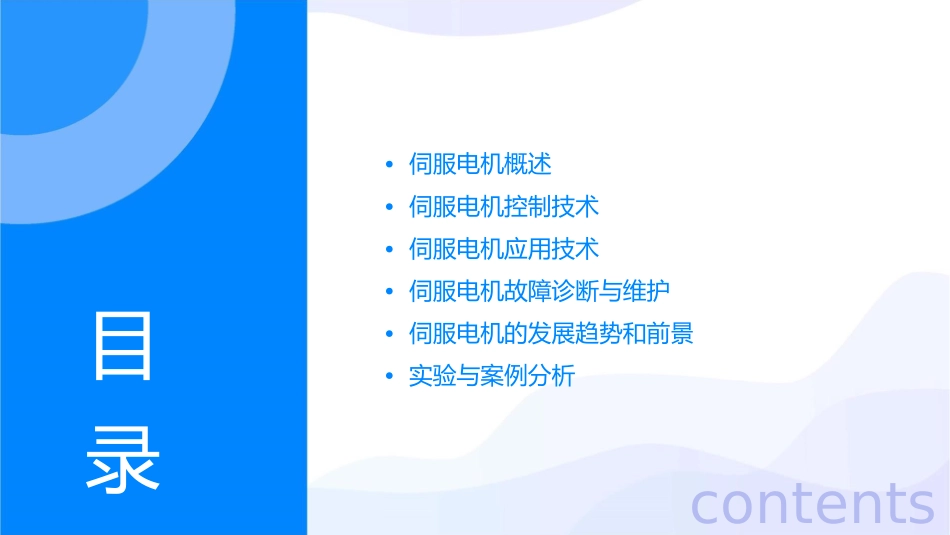

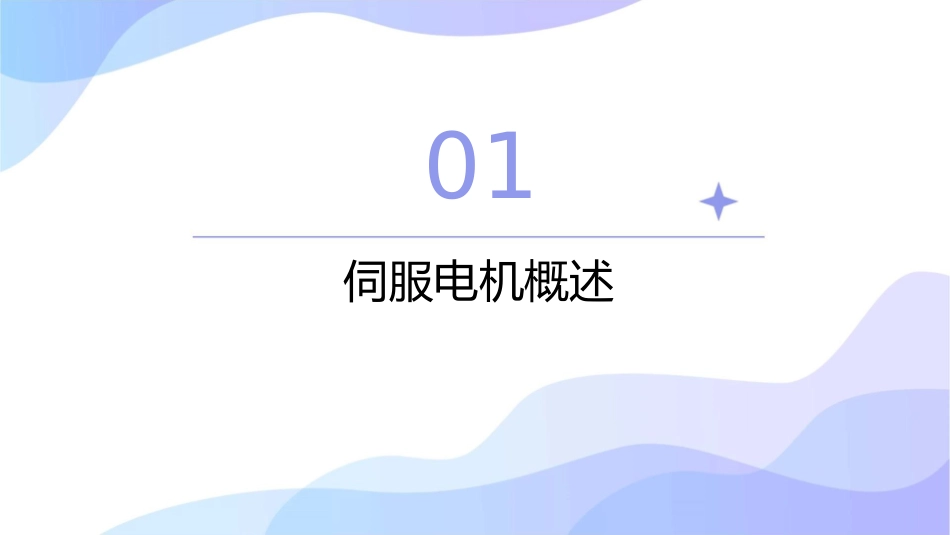

伺服电机控制与应用详细教学课件•伺服电机概述•伺服电机控制技术•伺服电机应用技术•伺服电机故障诊断与维护•伺服电机的发展趋势和前景•实验与案例分析目录contents01伺服电机概述伺服电机的定义和分类定义伺服电机是指能够通过反馈机制实现精确位置、速度和加速度控制的电机。分类根据结构和工作原理的不同，伺服电机可分为直流伺服电机、交流伺服电机、步进伺服电机和液压伺服电机等。伺服电机的工作原理和结构工作原理伺服电机通过内置的编码器或外部传感器实时检测位置、速度等参数，并与设定值进行比较，然后通过控制器对电机进行精确调控，使其达到设定要求。结构伺服电机主要由电机本体、编码器、控制器等部分组成。其中，电机本体负责产生动力，编码器用于检测位置和速度，控制器则实现对电机的精确控制。伺服电机的应用领域和优势应用领域伺服电机广泛应用于机床、印刷设备、包装机械、纺织机械、电子设备、机器人、医疗设备等各种自动化设备中。优势伺服电机具有响应速度快、定位精度高、运行平稳、调速范围广等优势，能够满足各种高精度、高速度的运动控制需求。同时，它还能够提高设备的生产效率和产品质量，降低能耗和运行成本，为工业自动化和智能制造等领域的发展提供有力支持。02伺服电机控制技术伺服电机控制系统组成和原理组成伺服电机、编码器、控制器、功率驱动器等。原理通过比较编码器反馈的位置与设定位置，控制器计算出误差信号，进而通过功率驱动器驱动伺服电机转动，使得编码器反馈位置与设定位置一致，达到精确控制的目的。伺服电机控制策略和方法控制策略包括位置控制、速度控制、力矩控制等，根据实际应用需求选择合适的控制策略。控制方法包括PID控制、模糊控制、自适应控制等，通过对控制方法的选择和参数的调整，可以优化控制系统的性能。伺服电机控制器的设计和实现控制器设计根据控制需求和电机参数，设计控制器的结构、算法和参数等。控制器实现选择合适的硬件平台，编写控制算法程序，实现控制器的功能。同时需要进行控制器的调试和测试，确保其性能和稳定性。在实际应用中，还需要考虑控制器与其他设备的通信和协同工作等问题。03伺服电机应用技术伺服电机在机器人领域的应用010203高精度定位动态响应负载能力伺服电机通过精确控制角度和速度，实现机器人末端执行器的高精度定位，满足各种复杂任务需求。伺服电机具有快速响应特性，使机器人能够实时跟踪目标，提高运动过程中的稳定性和灵活性。伺服电机具备较高的扭矩输出，能够驱动机器人承受一定的负载，实现更广泛的应用场景。伺服电机在数控机床领域的应用高速度切削进给系统控制换刀装置驱动伺服电机驱动数控机床主轴实现高速旋转，提高金属切削效率，降低加工成本。伺服电机通过精确控制进给轴的位置和速度，实现高精度零件的加工，提高产品质量。伺服电机驱动数控机床的自动换刀装置，实现快速、准确的刀具更换，提升加工效率。伺服电机在自动化生产线领域的应用机械臂驱动伺服电机驱动自动化生产线上的机械臂完成各种装配、搬运等任务，提高生产效率。传送带驱动伺服电机驱动传送带实现精确的速度和位置控制，确保生产线上的物料运输准确、高效。检测设备驱动伺服电机驱动检测设备实现精确的位置控制，确保产品质量检测的准确性和可靠性。04伺服电机故障诊断与维护伺服电机常见故障及诊断方法过热故障01伺服电机长时间工作或者工作负载过大时，容易出现过热故障。诊断方法包括检查电机温度、散热风扇是否正常工作，以及电机周围环境是否通风良好。编码器故障02编码器是伺服电机的重要组成部分，出现故障会导致电机定位精度下降。诊断方法包括检查编码器连接是否松动、清洁编码器表面以及更换损坏的编码器。电源故障03伺服电机电源故障可能导致电机无法正常工作。诊断方法包括检查电源电压是否稳定、电源线路是否损坏以及电源保护装置是否正常。伺服电机维护和保养的方法定期清洁润滑保养定期检查定期清洁伺服电机表面和内部，以确保电机散热良好，防止灰尘和杂物对电机性能产生影响。根据伺服电机的使用要求和润滑规范，定期对电机的轴承、齿轮等部件进行润滑保养，以延长电机...
