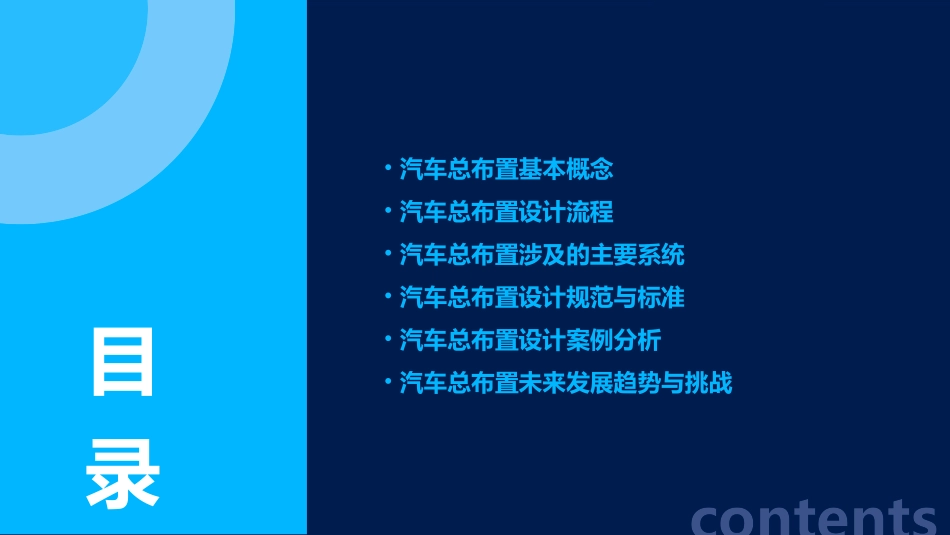

汽车总布置内容清单课件•汽车总布置基本概念•汽车总布置设计流程•汽车总布置涉及的主要系统•汽车总布置设计规范与标准•汽车总布置设计案例分析•汽车总布置未来发展趋势与挑战contents目录汽车总布置基本概念CATALOGUE01汽车总布置是指对汽车各个总成及部件进行布置，确定它们在汽车内的相对位置和相对关系，并对其进行必要的校核和改进，以达到满足汽车性能、经济性、安全性、可靠性及维修性的要求。定义汽车总布置的目的是确定汽车各总成及部件的位置和相对关系，使汽车具有良好的性能、经济性、安全性、可靠性及维修性，同时满足人机工程学和造型设计的要求。目的定义与目的主要内容汽车总布置主要包括总体布置、发动机舱布置、乘客舱布置、行李舱布置、底盘布置、电器及线束布置等内容。要点一要点二流程汽车总布置的流程一般包括总体方案设计、各个总成的初步设计、详细设计与校核等阶段。其中，总体方案设计阶段主要确定汽车的主要参数和基本结构，各个总成的初步设计阶段主要确定各个总成的基本结构和位置，详细设计与校核阶段则对各个总成进行详细设计，并对整车的性能、经济性、安全性、可靠性及维修性进行校核和改进。主要内容与流程汽车总布置对于整车的性能有着重要的影响。例如，合理的发动机舱布置可以使得发动机的散热更加合理，从而提高发动机的效率和可靠性；合理的乘客舱和行李舱布置可以使得车内空间更加实用，提高乘坐舒适性和储物能力；合理的底盘布置可以使得车辆的操控更加稳定和安全。同时，汽车总布置也与整车的经济性、安全性、可靠性及维修性密切相关。例如，合理的电器及线束布置可以减少线束的干涉和摩擦，提高整车的经济性和可靠性；合理的总体布置可以使得车辆的维修更加方便，提高维修性和经济性。汽车总布置与整车性能关系汽车总布置设计流程CATALOGUE02布置发动机舱根据发动机的体积和性能参数，确定其在车头部的位置和结构。定义车型根据市场需求、产品规划等确定新车型的定位和目标市场。确定整车参数包括长、宽、高等整车尺寸，以及轴荷分配、接近角离去角等性能参数。驾驶室布置确定驾驶员、方向盘、仪表板、转向柱等的位置和结构。乘客舱布置根据座椅的尺寸和位置，确定乘客舱的空间大小和布局。初步布置初步评价对初步布置的结果进行全面的评价，包括性能、结构、工艺等方面的考虑。优化建议根据评价结果，提出对初步布置的改进建议。再次布置根据优化建议，对初步布置进行修改和调整。再次评价对再次布置的结果进行全面的评价，确保达到预期的设计目标。方案评价与优化根据总布置的要求，对底盘进行详细设计，包括悬挂、制动、传动等系统的设计。底盘设计车身设计电器设计根据总布置的要求，对车身进行详细设计，包括造型、结构、工艺等方面的考虑。根据总布置的要求，对电器系统进行详细设计，包括仪表板、空调、照明等系统的设计。030201详细设计设计评审组织相关人员对设计方案进行评审，包括性能、结构、工艺等方面的考虑。设计修改根据评审结果，对设计方案进行修改和调整，确保达到预期的设计目标。设计评审与修改汽车总布置涉及的主要系统CATALOGUE03作为汽车的核心部件，发动机将燃料的化学能转化为机械能，为车辆提供动力。发动机用于匹配发动机和驱动轮之间的转速和转矩，实现车辆的变速和倒档功能。变速器使发动机和变速器之间的连接能够平稳接合或分离，确保车辆的平稳起步和换挡。离合器动力系统将发动机的动力传递给驱动轮，实现动力的传输和分配。传动轴允许左右轮以不同的速度旋转，提高车辆的操控性和行驶性能。差速器与路面直接接触，提供摩擦力，使车辆得以行驶。轮胎传动系统制动液传递制动踏板的力，并作为制动系统的润滑剂。制动器通过摩擦作用，将车辆的动能转化为热能，实现车辆的减速和停车。真空助力器通过利用发动机的真空度，帮助制动踏板的踩踏力，提高制动的响应速度。制动系统驾驶员操作汽车行驶方向的控制器。方向盘将方向盘的转动转化为转向器的动作，实现车辆的转向。转向柱通过控制车轮的角度，实现车辆的转向。转向器转向系统减震器减少悬挂弹簧的振动，提高车辆的行驶平顺性。车轮定位通过调...
