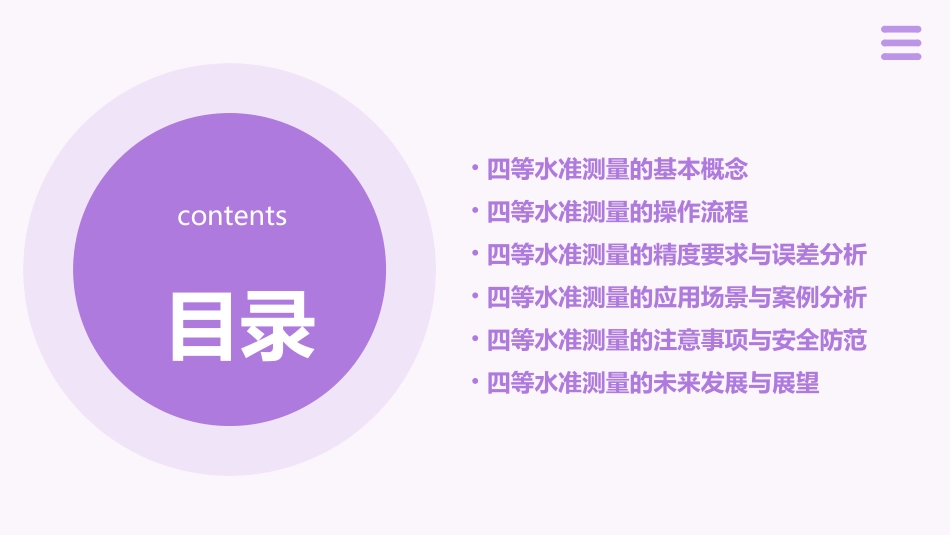

四等水准测量详解课件目录contents•四等水准测量的基本概念•四等水准测量的操作流程•四等水准测量的精度要求与误差分析•四等水准测量的应用场景与案例分析•四等水准测量的注意事项与安全防范•四等水准测量的未来发展与展望四等水准测量的基本概念01四等水准测量是一种高程测量方法，通过使用水准仪和标尺，测量两点之间的高差，以确定地面点的高程位置。定义四等水准测量具有精度高、可靠性强的特点，是地形测量和工程测量的重要基础。特点定义与特点通过水准仪的望远镜和水准标尺，利用几何原理计算两点之间的高差。通过测量两点之间视线的高差，结合已知点的高程，推算出未知点的高程。测量原理视线高差法基于几何原理目的四等水准测量的目的是为了获取高精度的高程数据，为地形图测绘、工程设计、施工放样等提供基础数据。意义四等水准测量在城市规划、建设、交通、水利等领域具有重要意义，是保障各项工程安全和顺利实施的重要手段。测量目的与意义四等水准测量的操作流程02仪器设备检查人员组织场地勘察方案制定测量前的准备01020304在开始测量前，需要检查水准仪、标尺等设备是否完好，确保没有损坏或误差。确定参与测量的人员，明确各自职责，确保测量工作顺利进行。对测量场地进行实地勘察，了解地形、地貌等环境因素，为后续测量提供依据。根据场地勘察结果，制定合理的测量方案，包括测量路线、站点设置、观测顺序等。根据测量方案，合理设置站点，确保各站点之间能够形成闭合环路，便于数据校验。站点设置在每个站点上，正确立置标尺，确保标尺稳定、垂直，不受外界干扰。标尺立置使用水准仪进行观测，准确记录每个站点的读数，包括前视读数和后视读数。观测与记录在观测过程中，对数据进行实时复核，确保数据准确无误。数据复核测量中的操作将观测数据进行整理，形成完整的测量数据表格。数据整理平差计算精度分析报告编写利用平差计算方法，对测量数据进行处理，得出各点的高程。对测量结果进行精度分析，评估测量结果的可靠性和精度。根据测量数据和平差计算结果，编写四等水准测量报告，对测量结果进行详细分析和解释。测量后的数据处理四等水准测量的精度要求与误差分析03精度要求测量精度四等水准测量要求高程中误差不得超过±20mm。观测精度观测过程中，要求视线长度不得超过100m，前后视距差不得超过5m，视线高度不得低于0.3m。成果精度成果精度要求四等水准测量每公里高差全中误差不得超过10mm。由于仪器本身精度限制，如望远镜视准轴误差、水准器误差等。仪器误差观测误差外界条件影响由于观测者操作不当或外界干扰引起的误差，如读数误差、对光误差等。如大气折射、地球曲率、温度变化等外界条件变化对观测结果的影响。030201误差来源通过对大量观测数据的统计分析，找出误差的分布规律和特性。统计分析法将不同时间、不同观测者或不同仪器所获得的观测数据进行对比分析，找出误差来源。对比分析法通过异常值剔除法，排除由于仪器故障、观测失误等原因引起的异常值，提高成果精度。异常值剔除法误差分析方法四等水准测量的应用场景与案例分析04地形测量01四等水准测量常用于地形测量，以获取地形的高程信息。这些信息对于土地利用规划、工程设计和自然灾害预防等方面至关重要。工程变形监测02在大型工程建设中，四等水准测量用于监测结构的变形情况，确保工程安全。例如，桥梁、大坝和高层建筑的沉降和位移监测。城市沉降观测03随着城市化进程的加速，城市地面沉降问题日益突出。四等水准测量能够提供连续的高程数据，帮助监测城市地面的沉降趋势，为城市规划和灾害防治提供依据。应用场景案例概述某地区需要进行土地利用规划和自然资源保护，需要获取该地区地形的高程数据。四等水准测量的应用通过布设水准路线，使用水准仪测量各点的高程，绘制高程地图，为土地规划和资源保护提供依据。案例一：地形测量某大型桥梁施工过程中，需要监测桥梁墩台的沉降情况，确保施工安全。案例概述在桥梁墩台周围布设水准点，定期进行四等水准测量，获取各点的高程变化数据，分析桥梁墩台的沉降趋势，确保施工安全。四等水准测量的应用案例二：工程变形监测案例概述...
