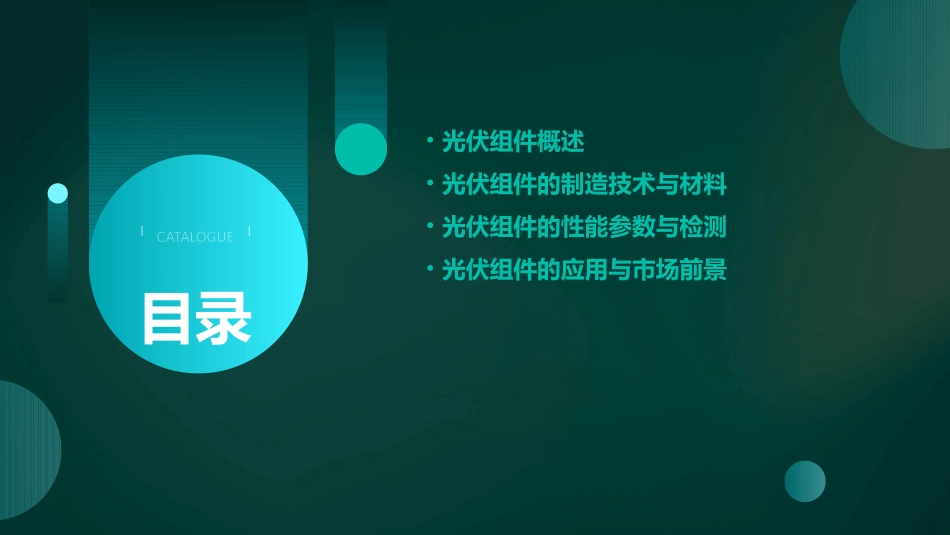

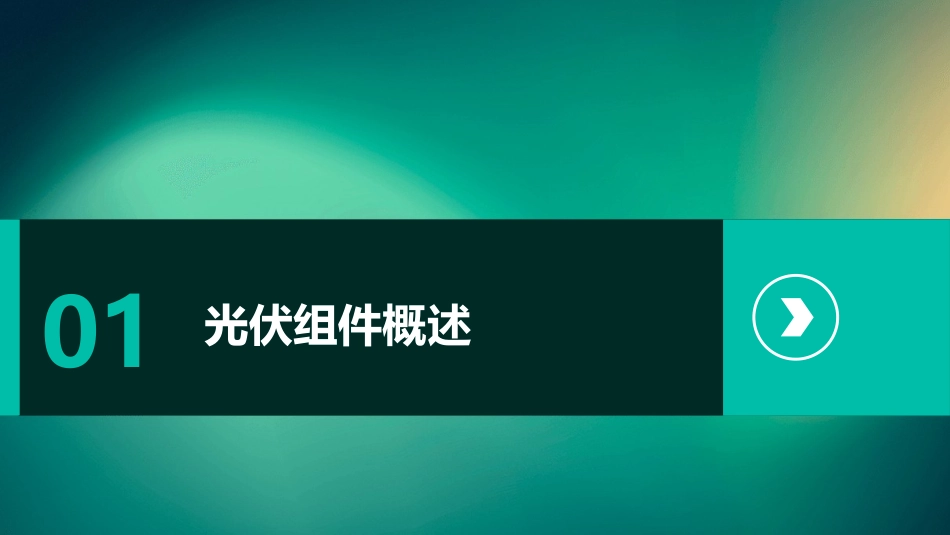

光伏组件的基本介绍课件CATALOGUE目录•光伏组件概述•光伏组件的制造技术与材料•光伏组件的性能参数与检测•光伏组件的应用与市场前景01光伏组件概述0102光伏组件的定义它能够将太阳辐射能转换成直流电能，是太阳能发电系统中的核心部分。光伏组件，又称太阳能电池板，是由多个太阳能电池单体组成的电力转换装置。光伏组件利用光生电效应，当太阳光照射到组件表面时，光子穿过组件上的透明导电层，被半导体材料吸收。光生电效应光子能量激发半导体材料中的电子从价带跃迁到导带，产生电子-空穴对。能带与电子在内建电场的作用下，电子和空穴分别被收集到正负极，形成电势差，从而产生电流。电势差与电流光伏组件的工作原理单晶硅光伏组件•由高纯度单晶硅制成，效率高，稳定性好，但成本较高。•适用于高端、长期稳定的太阳能发电系统。光伏组件的类型及特点多晶硅光伏组件•由多晶硅材料制成，效率稍低于单晶硅，但成本较低。•适用于大规模、平价太阳能发电系统。光伏组件的类型及特点01•采用非晶硅、硒化铜等材料，重量轻，可柔性，但效率相对较低。•适用于特殊场景，如建筑一体化、便携式太阳能产品等。以上内容仅为光伏组件的基本介绍，实际应用中还需考虑更多因素，如气候条件、安装环境等，以选择最合适的光伏组件类型。薄膜光伏组件020304光伏组件的类型及特点02光伏组件的制造技术与材料晶体硅光伏组件的核心是硅片，其制造过程首先需要通过高温熔炼纯净硅料，并采用晶体生长技术得到大尺寸硅锭。晶体生长将硅锭切割成薄片，并进行严格的清洗，以去除表面杂质和污染。切片与清洗在硅片上通过扩散、蚀刻等工艺制备出PN结，形成太阳能电池的基本结构。电池片制备将电池片、玻璃、背板、封装材料等组装在一起，形成完整的晶体硅光伏组件。组件组装晶体硅光伏组件制造技术采用溅射、蒸发、化学气相沉积等技术在基板上沉积薄膜材料，如非晶硅、CIGS、CdTe等。薄膜沉积薄膜处理组件结构对沉积的薄膜进行后续处理，如退火、氧化等，以改善薄膜特性和提高光电转换效率。薄膜光伏组件通常采用叠层结构，将不同功能的薄膜堆叠在一起，形成高效的光伏电池。030201薄膜光伏组件制造技术硅材料晶体硅和薄膜硅是光伏组件的主要材料，具有优良的光电特性和稳定性，但成本较高。透明导电材料如氧化铟锡（ITO）等，用于薄膜光伏组件的透明电极，具有高透光性和良好的导电性。封装材料如EVA（乙烯-醋酸乙烯共聚物）、PVB（聚乙烯醇缩丁醛）等，用于光伏组件的封装，起到保护电池片和增强组件耐候性的作用。其他辅助材料如玻璃、背板、接线盒等，用于光伏组件的结构支撑和电气连接，确保组件的稳定运行和高效发电。01020304光伏组件材料及其特性03光伏组件的性能参数与检测开路电压(Voc)在光照条件下，光伏组件正极和负极之间的电压，此时电路处于开路状态。在光照条件下，光伏组件正极和负极短路时的电流。光伏组件在给定光照和温度下，输出最大功率时的电压。光伏组件在给定光照和温度下，输出最大功率时的电流。衡量光伏组件性能的重要指标，表示光伏组件实际输出功率与理论最大输出功率之间的比值。短路电流(Isc)最大功率电流(Im)填充因子(FF)最大功率电压(Vm)光伏组件的电气性能参数光伏组件表面反射的光线与入射光线之比，反射率越低，组件吸收的光线越多，转换效率越高。反射率光伏组件允许透过的光线占比，对于上层有玻璃等透明材料的光伏组件尤为重要。透光率光伏组件吸收特定波长范围光的能力，与光伏材料的能带结构密切相关。吸收率光伏组件的光学性能参数性能测试：通过模拟不同光照和温度条件，检测光伏组件的开路电压、短路电流、最大功率等电气性能参数。光学检测：采用光谱分析仪等设备，测量光伏组件的反射率、透光率、吸收率等光学性能参数。耐久性测试：对光伏组件进行长时间的光照、高温、低温、湿热等恶劣环境条件下的测试，以评估组件的寿命和稳定性。安全性能测试：检测光伏组件的绝缘电阻、抗雷击能力、接地电阻等安全性能，确保组件在恶劣环境下的安全运行。以上检测方法及标准均遵循国际电工委员会(IEC)制定的相关标准，如IEC61215《地面用晶体硅光伏组件——...
