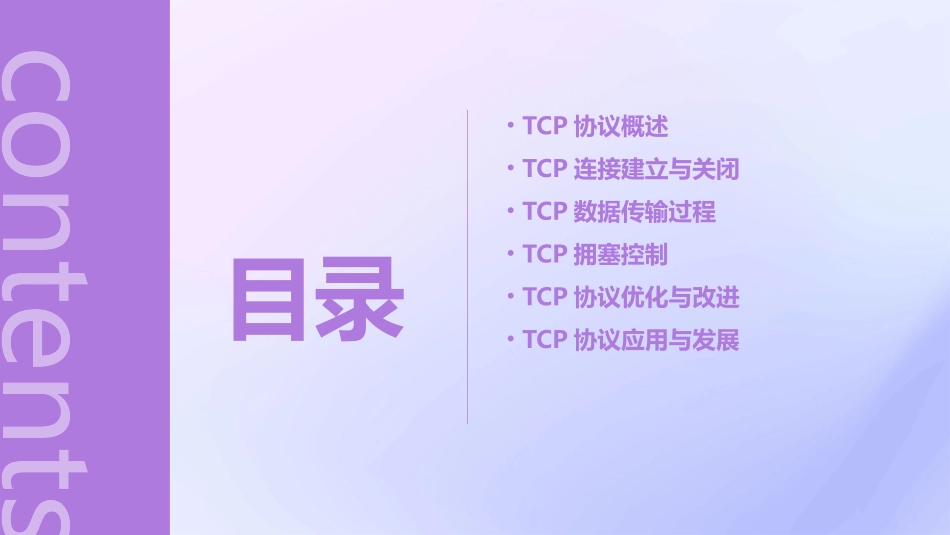

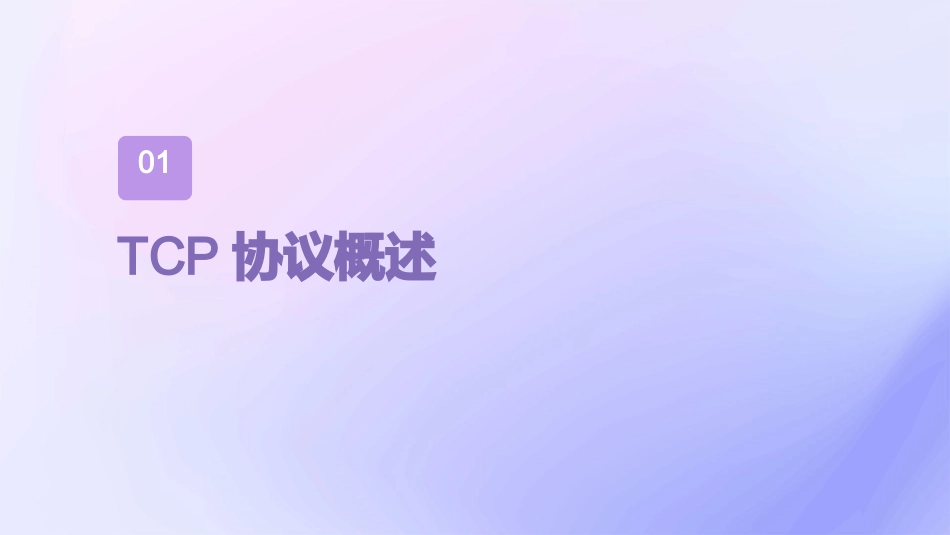

传输控制协议TCP剖析课件contents目录•TCP协议概述•TCP连接建立与关闭•TCP数据传输过程•TCP拥塞控制•TCP协议优化与改进•TCP协议应用与发展01TCP协议概述TCP定义TCP定义：TCP（传输控制协议）是一种面向连接的、可靠的、基于字节流的传输层通信协议，用于在不可靠的网络环境中实现可靠的数据传输。TCP提供了一种可靠的、有序的和错误校验的数据传输方式，通过确认机制、重传机制、流量控制和拥塞控制等机制实现。TCP提供了一种面向连接的通信方式，需要在传输数据之前进行三次握手建立连接。面向连接可靠传输字节流拥塞控制TCP通过确认机制、重传机制、流量控制和拥塞控制等机制，确保数据的可靠传输。TCP将数据以字节流的形式传输，没有明确的消息边界，需要通过应用层协议进行分割。TCP具有拥塞控制机制，能够根据网络状况动态调整发送速率，避免网络拥塞。TCP特点TCP确认与重传接收端向发送端发送确认报文，发送端根据确认报文重传未被确认的TCP段。TCP连接建立通过三次握手建立连接，在连接建立后才能进行数据传输。数据传输TCP将数据分割成TCP段，通过网络发送，并在接收端重新组装成原始数据。流量控制TCP通过滑动窗口机制实现流量控制，根据接收端的处理能力动态调整发送速率。拥塞控制TCP通过拥塞控制算法（如慢开始、拥塞避免、快重传和快恢复等）避免网络拥塞。TCP工作原理02TCP连接建立与关闭通过交换数据包，客户端和服务器端同步各自的序列号。同步序列号客户端发送带有SYN标志的数据包给服务器，请求建立连接。客户端发送请求服务器收到SYN数据包后，发送带有SYN和ACK标志的数据包给客户端，确认客户端的请求。服务器确认TCP三次握手建立连接终止请求任一方发送带有FIN标志的数据包，表示希望关闭连接。确认收到另一方收到FIN数据包后，发送带有ACK标志的数据包，确认收到终止请求。等待关闭发送FIN的一方等待对方发送FIN数据包，然后关闭连接。确认收到另一方发送带有ACK标志的数据包，确认收到对方的FIN数据包。TCP四次挥手关闭连接服务器端等待客户端的连接请求。LISTEN客户端已发送SYN数据包，等待服务器端的确认。SYN_SENT服务器端已收到SYN数据包，等待客户端的确认。SYN_RECEIVEDTCP连接状态ESTABLISHED连接已建立，可以进行数据传输。FIN_WAIT_1客户端已发送FIN数据包，等待服务器端的确认。FIN_WAIT_2客户端等待服务器端发送FIN数据包。TCP连接状态030201客户端等待足够的时间以确保服务器端收到FIN数据包的确认。TIME_WAIT服务器端已收到FIN数据包，等待关闭连接。CLOSE_WAIT服务器端发送最后一个ACK数据包，关闭连接。LAST_ACKTCP连接状态03TCP数据传输过程03校验和用于检测数据在传输过程中的错误，通过计算头部和数据字段的校验和来验证数据的完整性。01TCP头部开销TCP头部固定20字节，用于存储TCP报文段的各种信息，如源端口、目的端口、序列号等。02数据字段存储实际传输的数据，长度可变。TCP数据段格式建立连接通过三次握手（SYN、SYN-ACK、ACK）建立TCP连接。数据传输在连接建立后，发送方将数据划分为TCP段，通过IP协议发送给接收方。接收方收到数据后，会发送确认（ACK）给发送方，表示已成功接收到数据。关闭连接当数据传输完成后，通过四次挥手（FIN、FIN-ACK、ACK、FIN-ACK）来关闭TCP连接。TCP数据段传输过程TCP流量控制窗口机制TCP使用滑动窗口机制进行流量控制，通过动态调整窗口大小来控制发送方发送数据的速率，以避免接收方来不及处理而造成数据丢失。拥塞控制当网络发生拥塞时，TCP会降低发送数据的速率，以减少数据丢失的风险。常用的拥塞控制算法有慢开始、拥塞避免、快重传和快恢复等。04TCP拥塞控制拥塞控制是TCP协议中用于防止网络拥塞的一种机制，通过控制发送方的数据发送速率，来避免网络拥塞的发生。拥塞控制算法的目标是在保证网络资源充分利用的同时，尽可能地避免网络拥塞的发生，从而保证网络传输的可靠性和稳定性。拥塞控制涉及到的关键概念包括：拥塞窗口、接收窗口、慢开始、拥塞避免、快重传和快恢复等。拥塞控制概述第二季度第一季度第四季度第三季度慢开始算法拥塞避免算法快重传算法快恢复算法拥塞控制算法...
