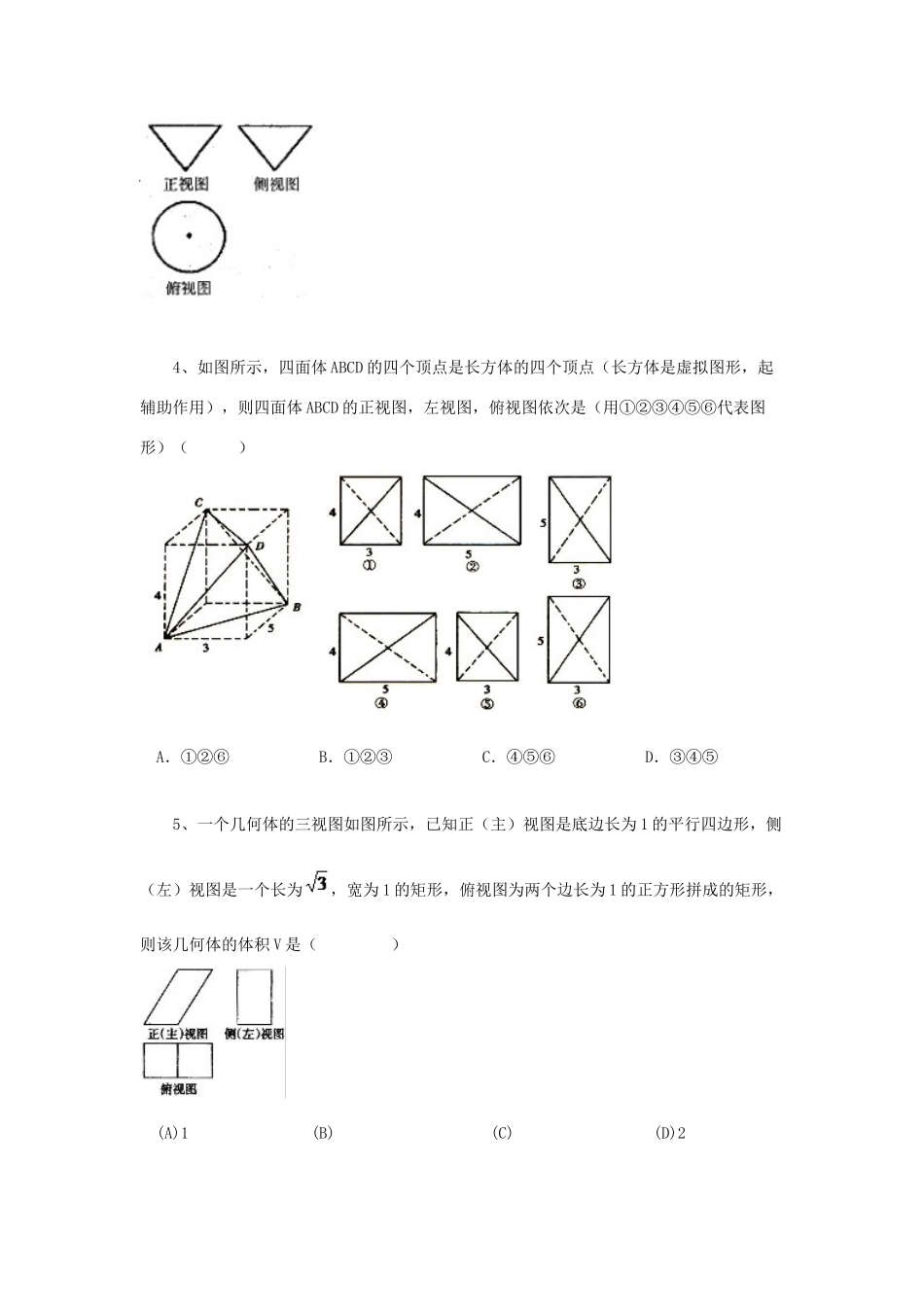

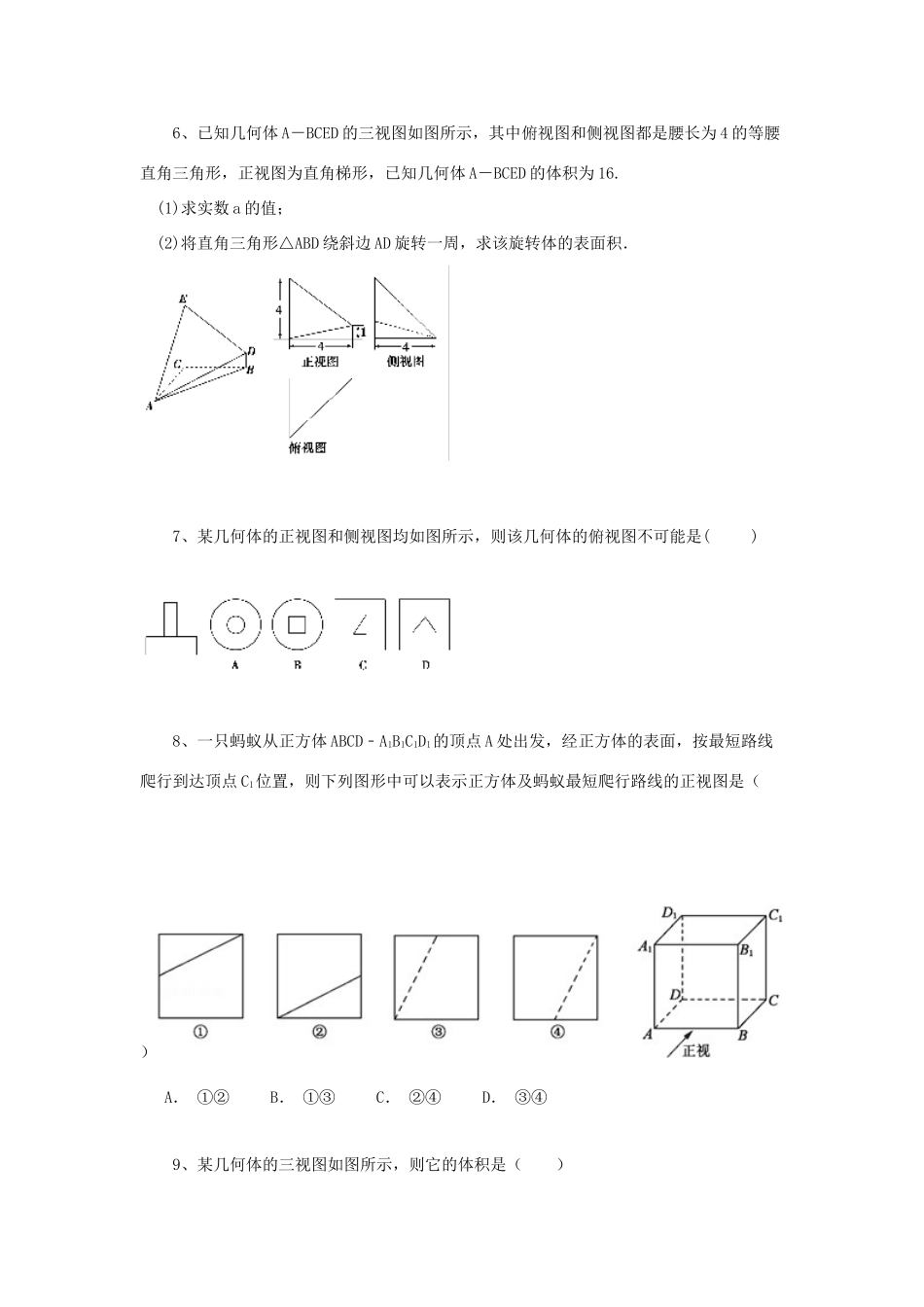

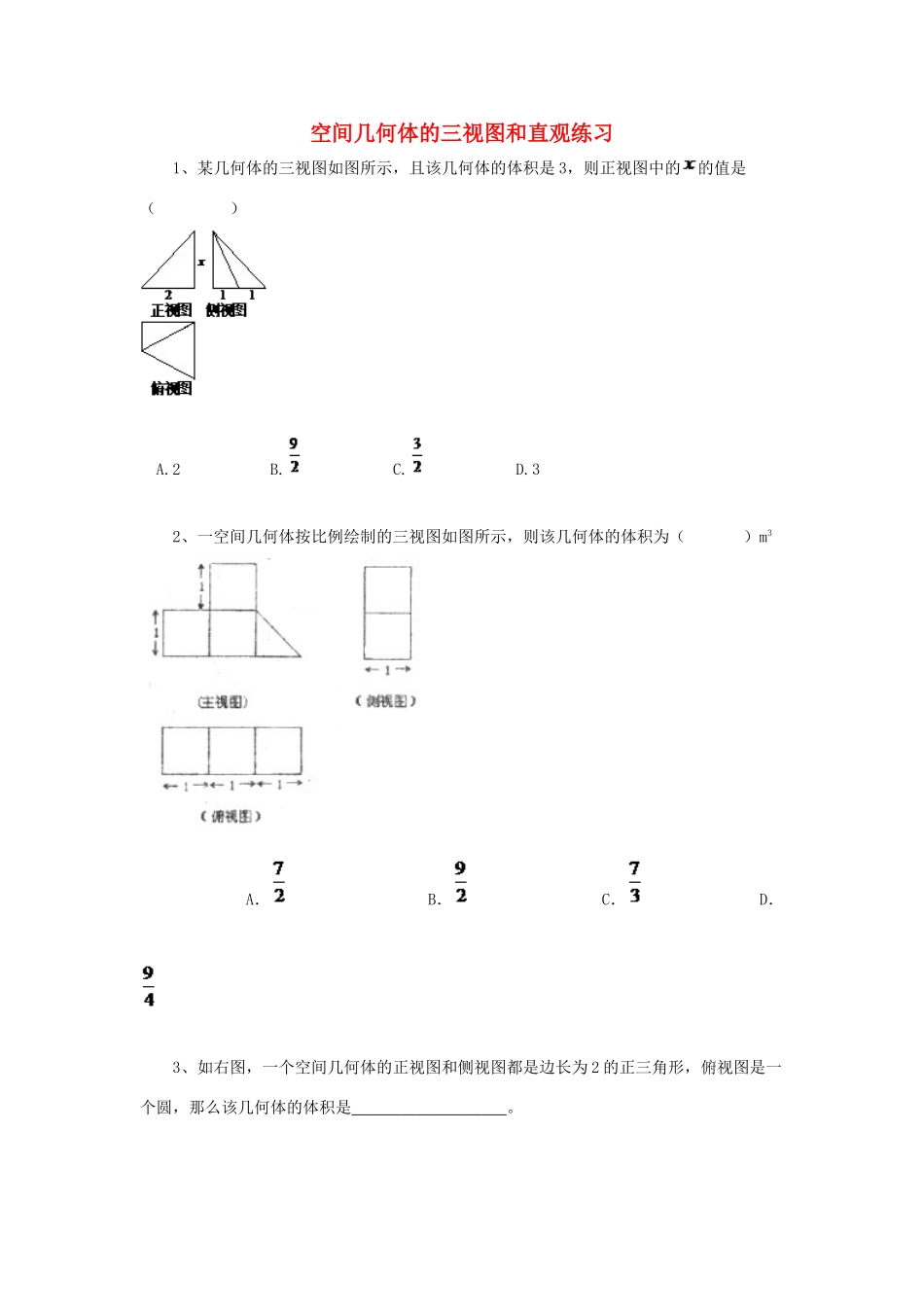

空间几何体的三视图和直观练习1、某几何体的三视图如图所示，且该几何体的体积是3，则正视图中的的值是（）A.2B.C.D.32、一空间几何体按比例绘制的三视图如图所示，则该几何体的体积为（）m3A．B．C．D．3、如右图，一个空间几何体的正视图和侧视图都是边长为2的正三角形，俯视图是一个圆，那么该几何体的体积是。4、如图所示，四面体ABCD的四个顶点是长方体的四个顶点（长方体是虚拟图形，起辅助作用），则四面体ABCD的正视图，左视图，俯视图依次是（用①②③④⑤⑥代表图形）（）A．①②⑥B．①②③C．④⑤⑥D．③④⑤5、一个几何体的三视图如图所示，已知正（主）视图是底边长为1的平行四边形，侧（左）视图是一个长为，宽为1的矩形，俯视图为两个边长为1的正方形拼成的矩形，则该几何体的体积V是（）(A)1(B)(C)(D)26、已知几何体A－BCED的三视图如图所示，其中俯视图和侧视图都是腰长为4的等腰直角三角形，正视图为直角梯形，已知几何体A－BCED的体积为16.(1)求实数a的值；(2)将直角三角形△ABD绕斜边AD旋转一周，求该旋转体的表面积．7、某几何体的正视图和侧视图均如图所示，则该几何体的俯视图不可能是()8、一只蚂蚁从正方体ABCD﹣A1B1C1D1的顶点A处出发，经正方体的表面，按最短路线爬行到达顶点C1位置，则下列图形中可以表示正方体及蚂蚁最短爬行路线的正视图是（）A．①②B．①③C．②④D．③④9、某几何体的三视图如图所示，则它的体积是（）A．B．C．8﹣2πD．10、若某几何体的三视图如图所示，则此几何体的体积是．11、某几何体的三视图如图所示，则该几何体的体积为（）A．12B．24C．30D．4812、一个几何体的三视图如图所示，则该几何体的体积的是（）A．B．C．D．713、一个四面体的顶点都在球面上，它们的正视图、侧视图、俯视图都是右图．图中圆内有一个以圆心为中心边长为1的正方形．则这个四面体的外接球的表面积是（）A．πB．3πC．4πD．6π14、如图是一个几何体的三视图，则该几何体体积为（）A．15B．16C．17D．1815、一个几何体的三视图如图所示，其中俯视图与侧视图均为半径为2的圆，则这个几何体的表面积是（）A．B．C．D．16、某三棱锥的三视图如图所示,则该三棱锥的各个面中,最大的面积是（）A.B.1C.D.17、某几何体的三视图如图所示，则该几何体的表面积为（）A．180B．200C．220D．24018、某几何体的三视图（单位：）如右图所示，其中侧视图是一个边长为2的正三角形，则这个几何体的体积是（）A.B.C.D.19、已知一个几何体的三视图如图所示，则该几何体的体积为（）A．B．C．D．20、若某个几何体的三视图（单位：cm）如图所示，则该几何体的体积是（）A．cm3B．cm3C．cm3D．cm3答案1、D2、A3、4、B5、C6、(1)由该几何体的三视图知AC⊥平面BCED，且EC＝BC＝AC＝4，BD＝a，故该旋转体的表面积为7、D当几何体上、下两部分都是圆柱时，俯视图为A；当上部为正四棱柱，下部为圆柱时，俯视图为B；当几何体的上部为直三棱柱，其底面为直角三角形，下部为正四棱柱时，俯视图为C；无论何种情形，俯视图不可能为D.8、解：由点A经正方体的表面，按最短路线爬行到达顶点C1位置，共有6种展开方式，若把平面ABA1和平面BCC1展到同一个平面内，在矩形中连接AC1会经过BB1的中点，故此时的正视图为②．若把平面ABCD和平面CDD1C1展到同一个平面内，在矩形中连接AC1会经过CD的中点，此时正视图会是④．其它几种展开方式对应的正视图在题中没有出现或者已在②④中了，故选C9、解：三视图复原的几何体是棱长为：2的正方体，除去一个倒放的圆锥，圆锥的高为：2，底面半径为：1；所以几何体的体积是：8﹣=故选A．10、解：由图知此几何体为边长为2的正方体裁去一个三棱锥（如右图），所以此几何体的体积为：2×=．故答案为：．11、解：由三视图可知其直观图如下所示，其由三棱柱截去一个三棱锥所得，三棱柱的体积V=×4×3×5=30，三棱锥的体积V1=××4×3×3=6，故该几何体的体积为24；故选B．12、解：由已知的三视图可得：该几何体是一个正方体截去一个三棱锥所得的组合体，正方体的棱长为2，故体积为：2×2×2=8，三棱锥的底面是一个直角边长为1的等腰直角三角形，高为1，故体...
