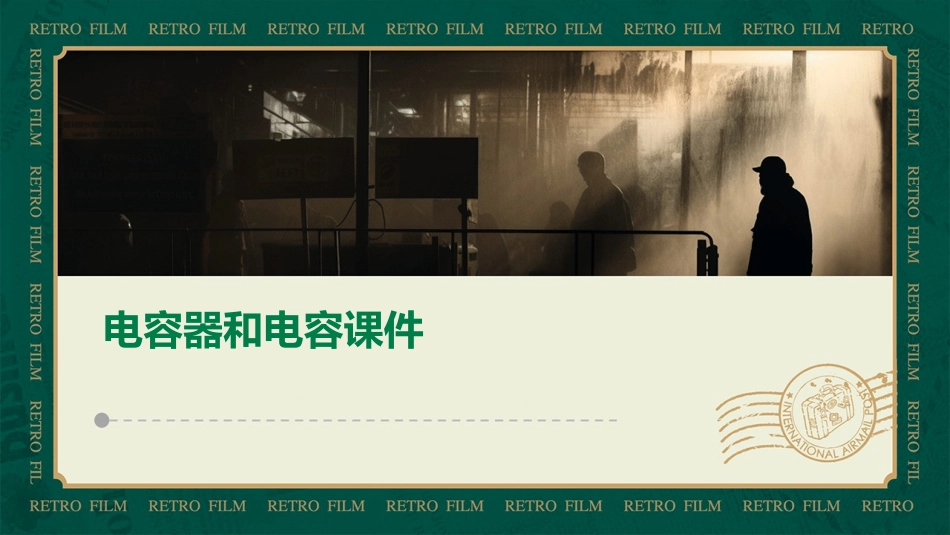

电容器和电容课件VIP免费

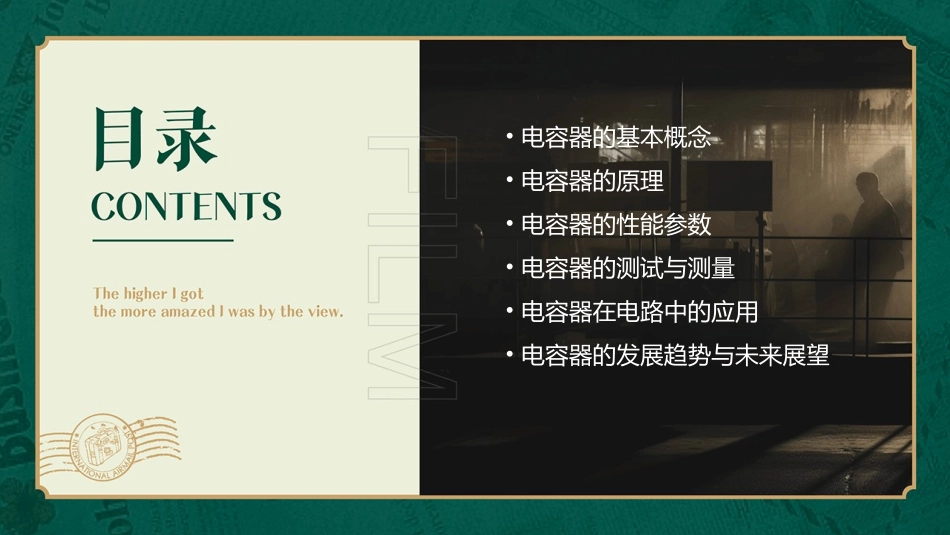

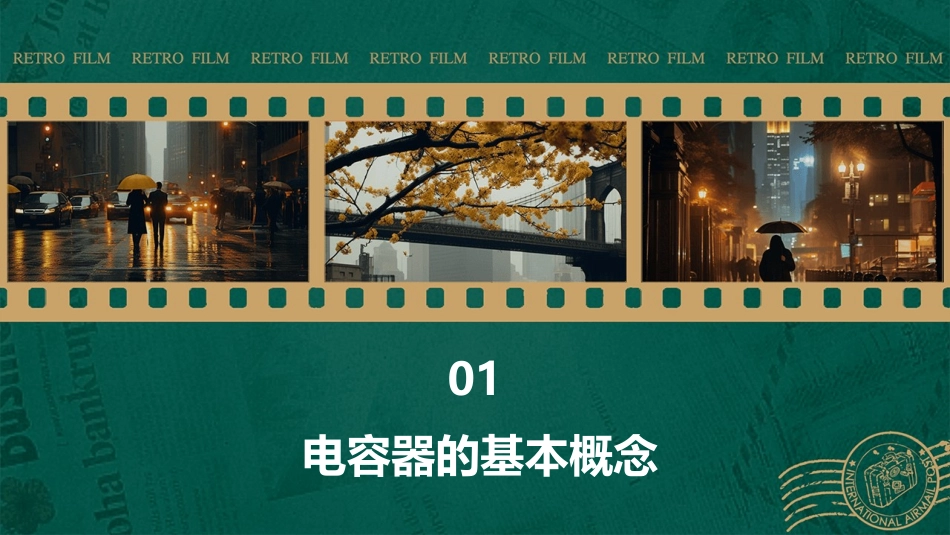

电容器和电容课件•电容器的基本概念•电容器的原理•电容器的性能参数•电容器的测试与测量•电容器在电路中的应用•电容器的发展趋势与未来展望01电容器的基本概念电容器是一种能够存储电荷的电子元件。它由两个平行且相对的导电板组成，通常被称为电极。电极之间存在绝缘材料，称为电介质。电容器的定义电容量固定的电容器，常见类型有电解电容器、瓷介电容器和纸介电容器等。固定电容器电容量可调的电容器，通过改变电极之间的距离或改变电极的面积来实现电容量的变化。可变电容器电容器的种类用于消除电路中的交流成分，使输出信号更加纯净。滤波器耦合器振荡器用于将信号从一个电路传输到另一个电路，同时隔离两个电路之间的直流分量。用于产生高频振荡信号，广泛应用于无线通信和电子测量等领域。030201电容器的应用02电容器的原理总结词电容是存储电荷的物理量，其基本原理是利用电场对电荷的吸引和排斥作用。详细描述电容器是利用两个平行、相对的导电板之间的电场来存储电荷的装置。当施加电压时，电场对电荷产生吸引或排斥作用，从而使电荷在电容器两极板上积聚。电容的基本原理总结词电容具有隔直流通交流的特性，其物理特性包括电容值、耐压值和频率响应等。详细描述电容器的电容值表示其存储电荷的能力，单位是法拉。耐压值表示电容器能够承受的最大电压，使用时必须确保施加的电压不超过其耐压值。频率响应则表示电容器在不同频率下的表现，通常高频电容器具有更好的频率响应。电容的物理特性电容的数学模型描述了其与电压、电流之间的关系，常用的是RC电路和RLC电路模型。总结词RC电路模型由电阻和电容组成，适用于分析一阶线性时不变电路。RLC电路模型由电阻、电感和电容组成，适用于分析振荡和调谐电路。这些数学模型为理解和分析电容器的行为提供了重要的理论工具。详细描述电容的数学模型03电容器的性能参数影响因素电容器介质、电极面积和间距。单位换算1F=1000000uF。定义电容器所存储的电荷量与其两端电压的比值，表示为法拉（F）或微法拉（uF）。电容值电容器所能承受的最大直流电压或交流峰值电压。定义电容器介质、电极材料和结构。影响因素使用时不得超过耐压值，否则会导致电容器击穿或损坏。注意事项耐压值损耗角正切值定义电容器在有功功率下所消耗的能量与无功功率的比值，表示为tanδ。影响因素电容器介质、电极材料和结构、工作频率和温度等。意义反映电容器能量的损失程度，tanδ越小表示损耗越小，电容器性能越好。04电容器的测试与测量直接测量法电桥法谐振法充放电法电容测试的基本方法01020304通过直接接入电容器，利用万用表等测量工具读取电容值。利用电桥平衡原理，通过测量电容器与标准电容之间的电位差来计算电容值。利用电容器与电感器构成的谐振回路，通过测量谐振频率和品质因数来计算电容值。通过给电容器充电并测量充放电时间来计算电容值。由于万用表等测量工具本身存在误差，会导致测量结果不准确。测量工具误差温度、湿度、电磁干扰等环境因素会对测量结果产生影响。环境因素误差电容器本身的制造误差和使用过程中性能的变化也会导致测量结果不准确。电容器自身误差电容测量的误差分析在测试过程中，应确保操作人员安全，避免电容器短路或过载导致爆炸或火灾等安全事故。安全注意事项测试时应尽量减少环境因素的干扰，如保持室内温度和湿度的稳定，避免电磁干扰等。环境要求根据被测电容器的参数和精度要求，选择合适的测量工具和仪器。仪器选择在测试过程中，应遵循操作规范，避免因操作不当导致测量结果不准确或损坏测量工具。操作规范电容测试的注意事项05电容器在电路中的应用电容器在滤波电路中的应用总结词利用电容器对高频信号的阻隔作用，将低频信号传输到输出端。详细描述在滤波电路中，电容器与电阻、电感等元件一起工作，通过电容器的阻隔作用，将高频噪声信号滤除，只让低频有用信号传输到输出端，从而提高信号的纯净度。实现信号在不同电路之间的传递。总结词在耦合电路中，电容器充当了信号传输的媒介，让前后级电路之间实现信号的无阻传递，同时隔断各级之间的相互干扰。详细描述电容器在耦合电路中的应用通过...
