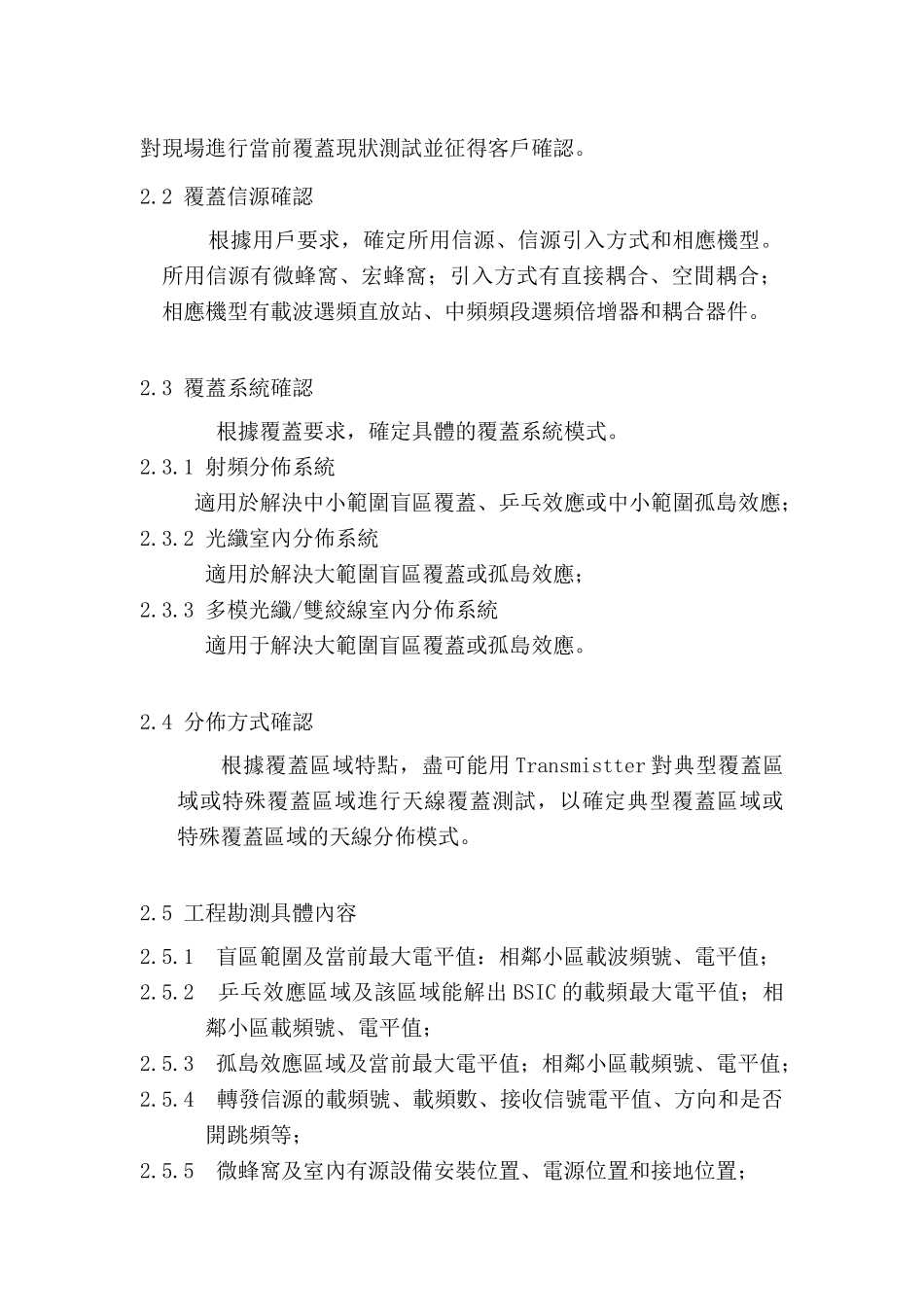

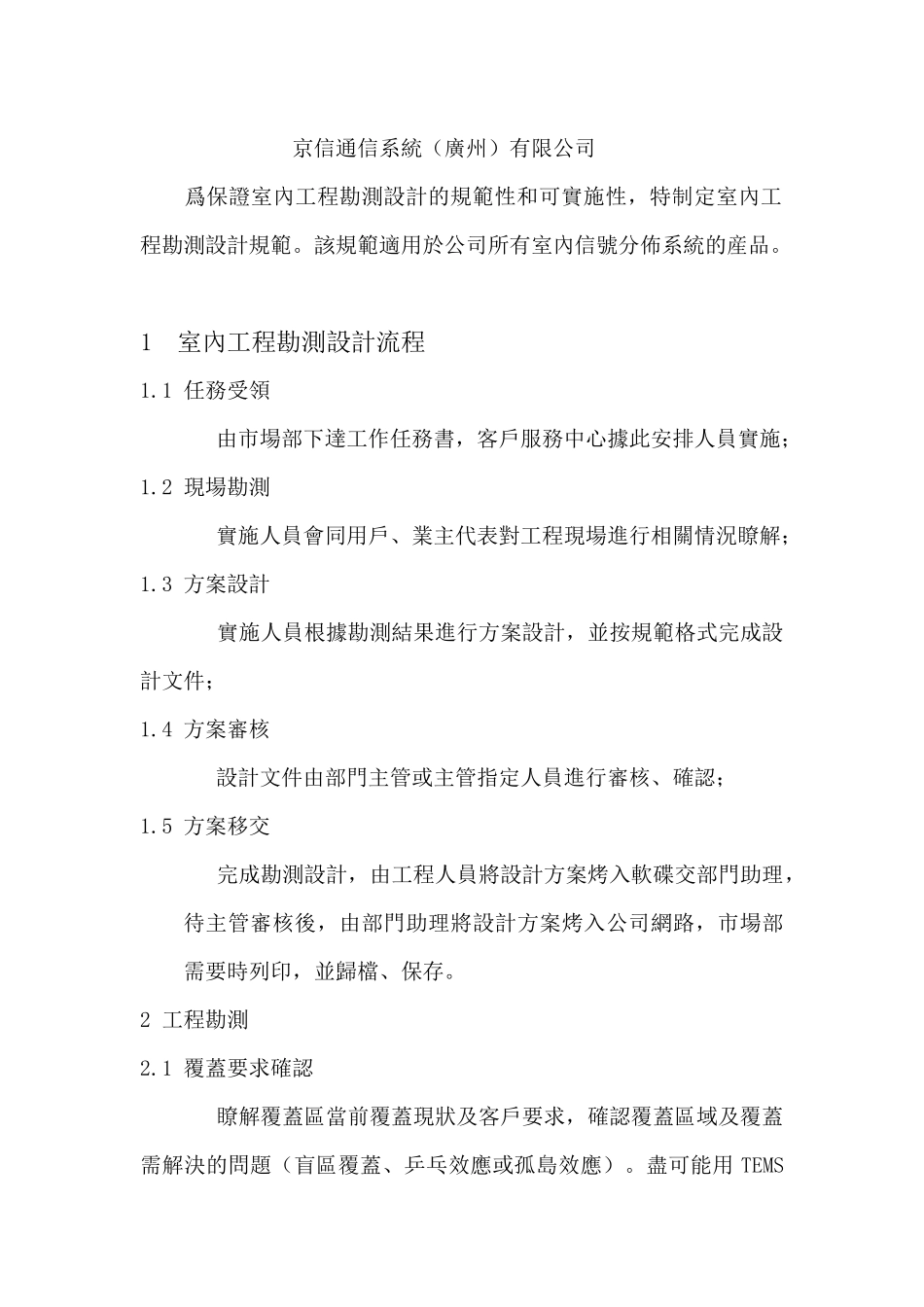

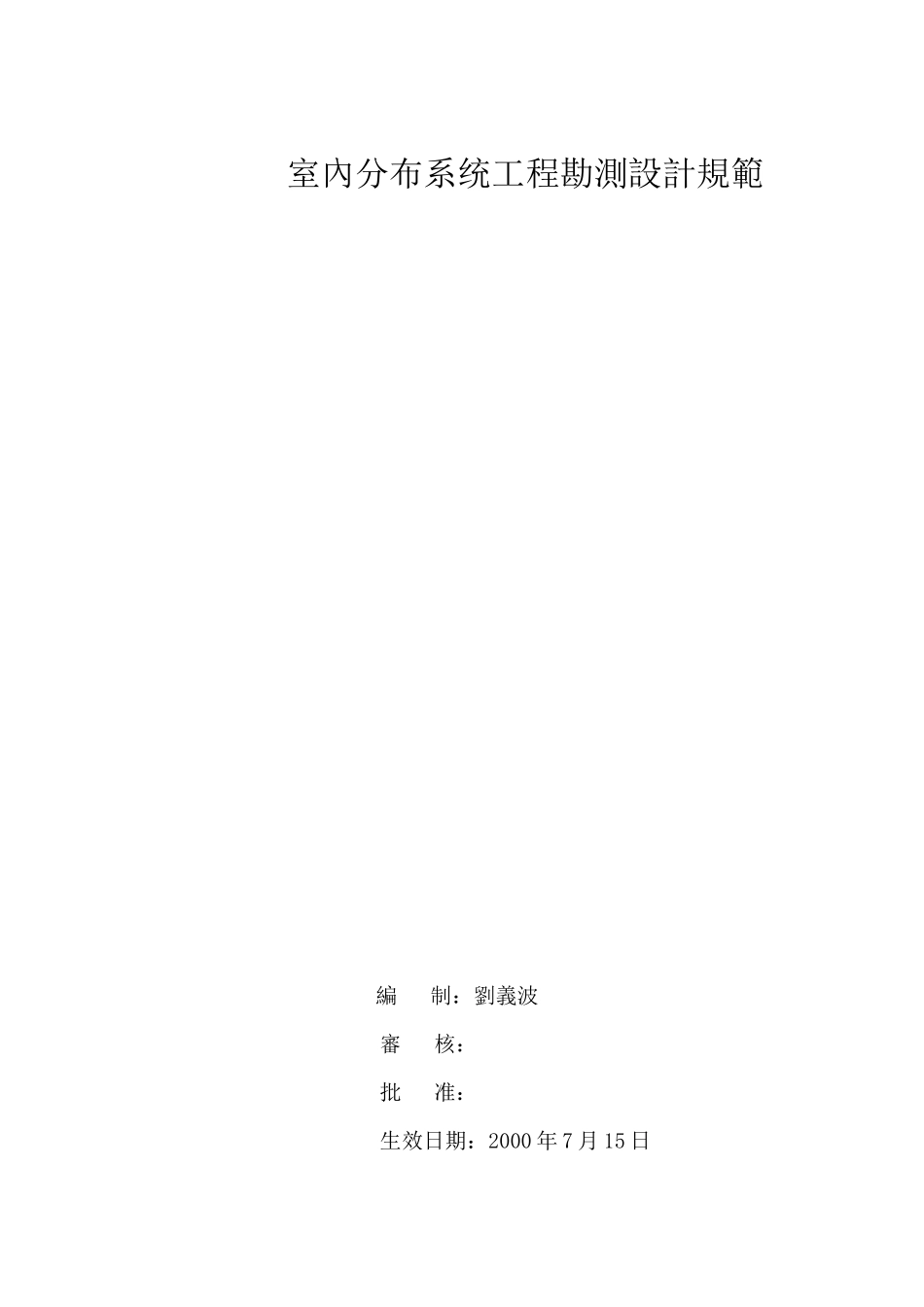

室內分布系统工程勘測設計規範 編 制：劉義波審 核：批 准：生效日期：2000 年 7 月 15 日京信通信系統（廣州）有限公司爲保證室內工程勘測設計的規範性和可實施性，特制定室內工程勘測設計規範。該規範適用於公司所有室內信號分佈系統的産品。1 室內工程勘測設計流程1.1 任務受領 由市場部下達工作任務書，客戶服務中心據此安排人員實施；1.2 現場勘測 實施人員會同用戶、業主代表對工程現場進行相關情況瞭解；1.3 方案設計 實施人員根據勘測結果進行方案設計，並按規範格式完成設計文件；1.4 方案審核 設計文件由部門主管或主管指定人員進行審核、確認；1.5 方案移交 完成勘測設計，由工程人員將設計方案烤入軟碟交部門助理，待主管審核後，由部門助理將設計方案烤入公司網路，市場部需要時列印，並歸檔、保存。2 工程勘測2.1 覆蓋要求確認瞭解覆蓋區當前覆蓋現狀及客戶要求，確認覆蓋區域及覆蓋需解決的問題（盲區覆蓋、乒乓效應或孤島效應）。盡可能用 TEMS對現場進行當前覆蓋現狀測試並征得客戶確認。2.2 覆蓋信源確認 根據用戶要求，確定所用信源、信源引入方式和相應機型。所用信源有微蜂窩、宏蜂窩；引入方式有直接耦合、空間耦合；相應機型有載波選頻直放站、中頻頻段選頻倍增器和耦合器件。2.3 覆蓋系統確認 根據覆蓋要求，確定具體的覆蓋系統模式。2.3.1 射頻分佈系統 適用於解決中小範圍盲區覆蓋、乒乓效應或中小範圍孤島效應；2.3.2 光纖室內分佈系統 適用於解決大範圍盲區覆蓋或孤島效應；2.3.3 多模光纖/雙絞線室內分佈系統適用于解決大範圍盲區覆蓋或孤島效應。2.4 分佈方式確認根據覆蓋區域特點，盡可能用 Transmistter 對典型覆蓋區域或特殊覆蓋區域進行天線覆蓋測試，以確定典型覆蓋區域或特殊覆蓋區域的天線分佈模式。2.5 工程勘測具體內容2.5.1 盲區範圍及當前最大電平值：相鄰小區載波頻號、電平值；2.5.2 乒乓效應區域及該區域能解出 BSIC 的載頻最大電平值；相鄰小區載頻號、電平值；2.5.3 孤島效應區域及當前最大電平值；相鄰小區載頻號、電平值；2.5.4 轉發信源的載頻號、載頻數、接收信號電平值、方向和是否開跳頻等；2.5.5 微蜂窩及室內有源設備安裝位置、電源位置和接地位置；2.5.6 施主天線及室內分佈天線位置、特別注意天線安裝位置的可實施性及引入信號質量；2.5.7 走線路由，特別注意工程可實施性；2.5.8 覆蓋區域結構圖紙： 其中 2.5.1~2.5.3 資料作爲工程設...
