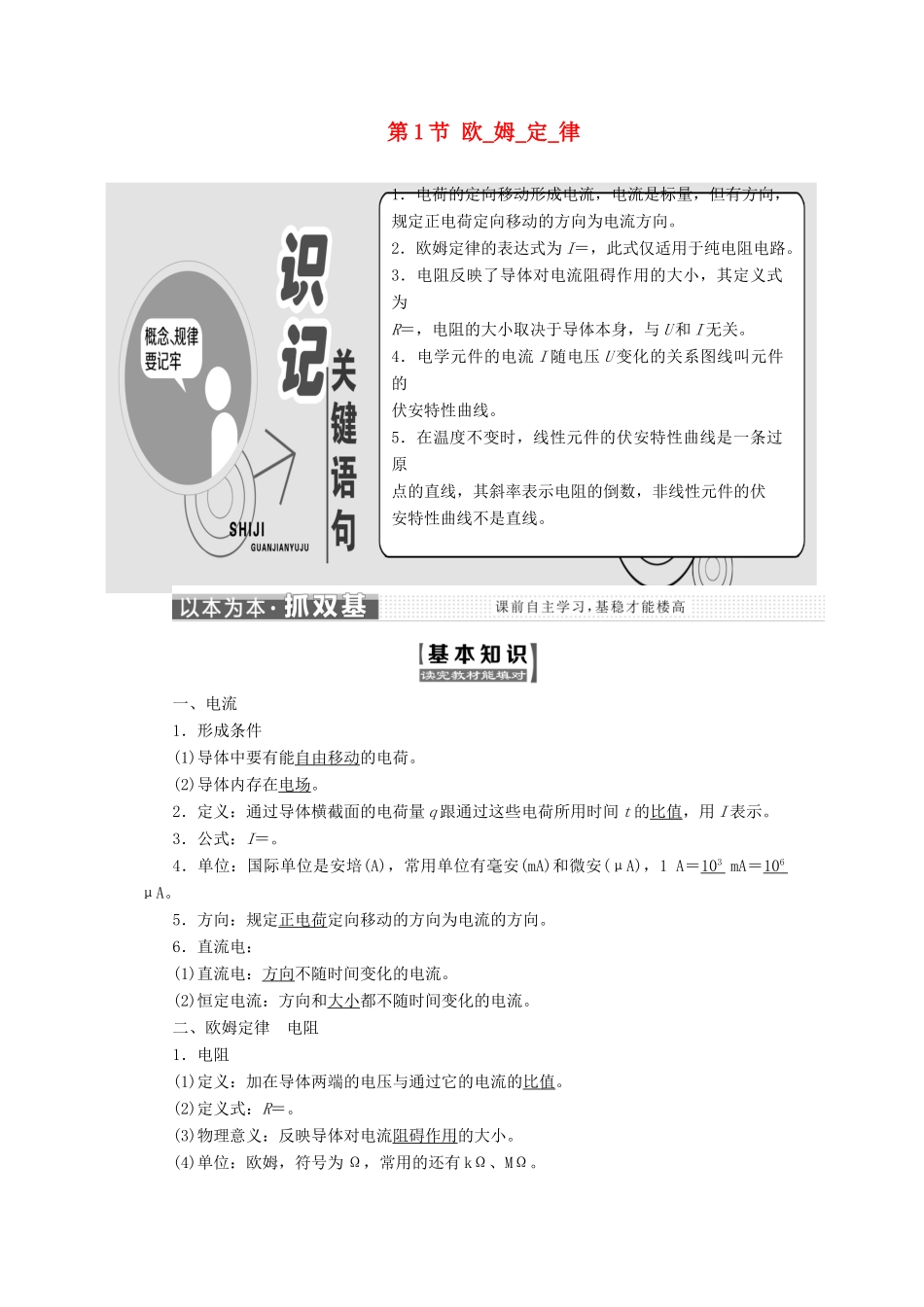

第 1 节 欧_姆_定_律1.电荷的定向移动形成电流,电流是标量,但有方向,规定正电荷定向移动的方向为电流方向。2.欧姆定律的表达式为 I=,此式仅适用于纯电阻电路。3.电阻反映了导体对电流阻碍作用的大小,其定义式为R=,电阻的大小取决于导体本身,与 U 和 I 无关。4.电学元件的电流 I 随电压 U 变化的关系图线叫元件的伏安特性曲线。5.在温度不变时,线性元件的伏安特性曲线是一条过原点的直线,其斜率表示电阻的倒数,非线性元件的伏安特性曲线不是直线。一、电流1.形成条件(1)导体中要有能自由移动的电荷。(2)导体内存在电场。2.定义:通过导体横截面的电荷量 q 跟通过这些电荷所用时间 t 的比值,用 I 表示。3.公式:I=。4.单位:国际单位是安培(A),常用单位有毫安(mA)和微安(μA),1 A=10 3 mA=10 6 μA。5.方向:规定正电荷定向移动的方向为电流的方向。6.直流电:(1)直流电:方向不随时间变化的电流。(2)恒定电流:方向和大小都不随时间变化的电流。二、欧姆定律 电阻1.电阻(1)定义:加在导体两端的电压与通过它的电流的比值。(2)定义式:R=。(3)物理意义:反映导体对电流阻碍作用的大小。(4)单位:欧姆,符号为 Ω,常用的还有 kΩ、MΩ。1 kΩ=103 Ω,1 MΩ=106 Ω。2.欧姆定律(1)内容:导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比。(2)公式:I=。(3)适用范围:欧姆定律对金属导体导电和电解质溶液适用,但对气态导体和半导体元件并不适用。三、伏安特性曲线1.定义:建立平面直角坐标系,用纵轴表示电流 I,用横轴表示电压 U,画出的 IU 图线即为导体的伏安特性曲线。2.线性元件:伏安特性曲线为过原点的直线,即电流与电压成正比的电学元件,如金属导体、电解液等。3.非线性元件:伏安特性曲线不是直线,即电流与电压不成正比的电学元件,如气态导体、晶体管等。1.自主思考——判一判(1)当导体两端有持续的电压时,导体内将存在持续的电场。(√)(2)电荷定向移动的方向为电流的方向。(×)(3)由 I=可知,通过导体某截面的电荷量越大,导体中的电流越大。(×)(4)导体两端的电压越大,电阻就越大。(×)(5)导体中的电流越大,电阻就越小。(×)(6)由 R=知,R 与 U 成正比,R 与 I 成反比。(×)2.合作探究——议一议(1)电流有方向,它是矢量吗?能用平行四边形定则运算吗?提示:电流虽然有方向,但不是矢量。不能应用平行四边形定则运算。(2)电解液导...
