高中物理 第二章 直流电路 第7节 学生实验：练习使用多用电表教学案 教科版选修3-1-教科版高二选修3-1物理教学案

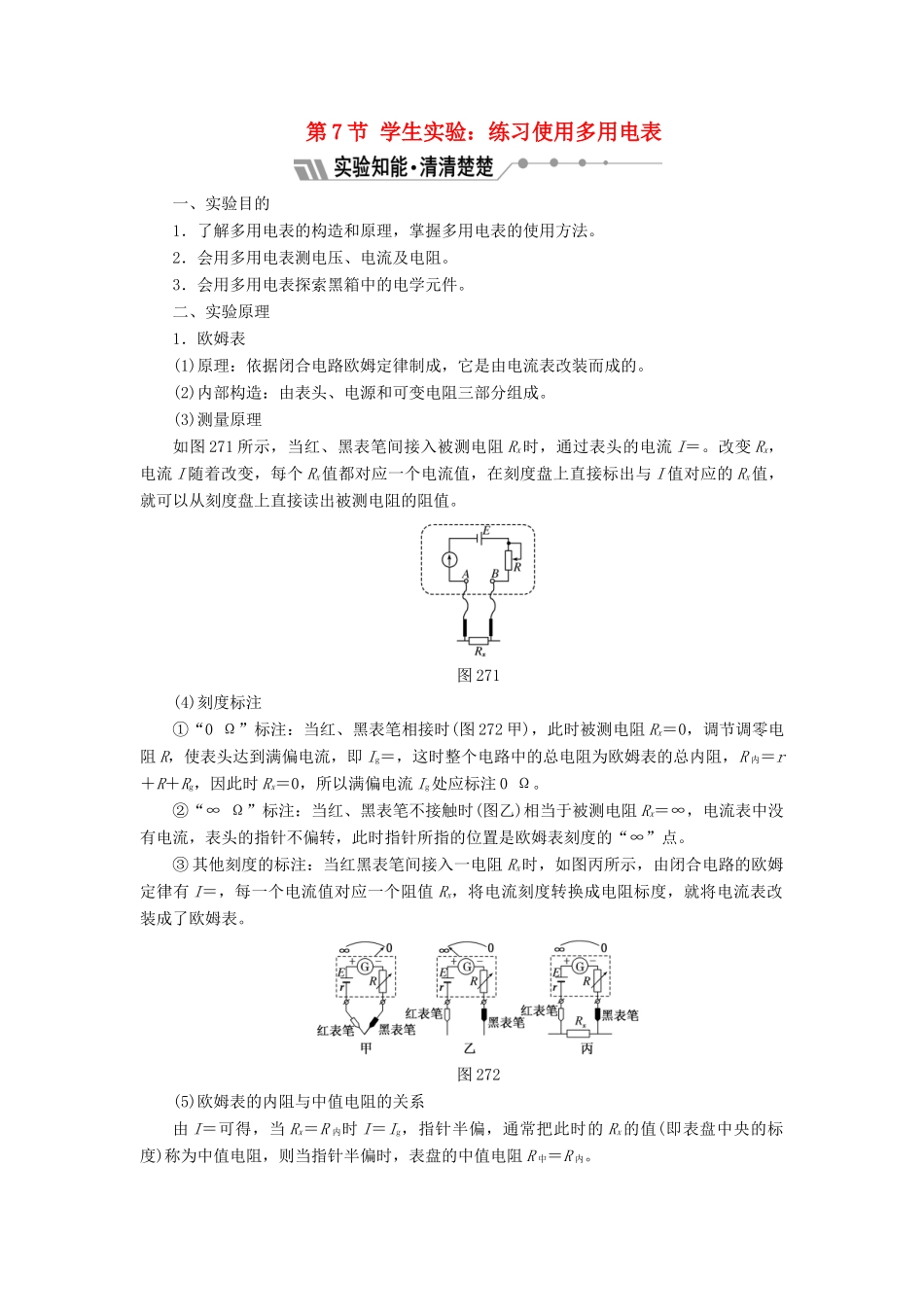

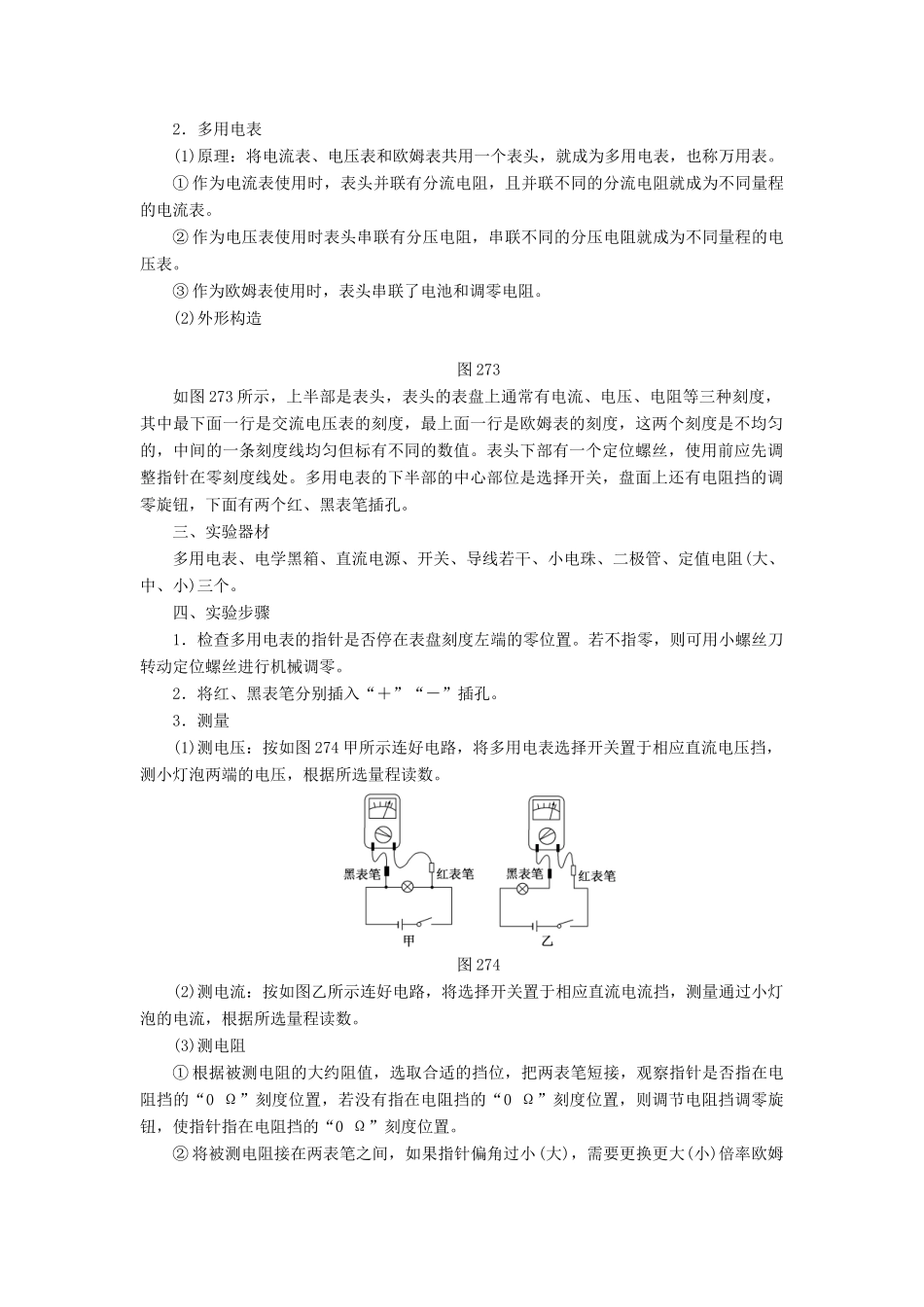

第 7 节 学生实验：练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法。2．会用多用电表测电压、电流及电阻。3．会用多用电表探索黑箱中的电学元件。二、实验原理1．欧姆表(1)原理：依据闭合电路欧姆定律制成，它是由电流表改装而成的。(2)内部构造：由表头、电源和可变电阻三部分组成。(3)测量原理如图 271 所示，当红、黑表笔间接入被测电阻 Rx时，通过表头的电流 I＝。改变 Rx，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx值，就可以从刻度盘上直接读出被测电阻的阻值。图 271(4)刻度标注①“0 Ω”标注：当红、黑表笔相接时(图 272 甲)，此时被测电阻 Rx＝0，调节调零电阻 R，使表头达到满偏电流，即 Ig＝，这时整个电路中的总电阻为欧姆表的总内阻，R 内＝r＋R＋Rg，因此时 Rx＝0，所以满偏电流 Ig处应标注 0 Ω。②“∞ Ω”标注：当红、黑表笔不接触时(图乙)相当于被测电阻 Rx＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点。③ 其他刻度的标注：当红黑表笔间接入一电阻 Rx时，如图丙所示，由闭合电路的欧姆定律有 I＝，每一个电流值对应一个阻值 Rx，将电流刻度转换成电阻标度，就将电流表改装成了欧姆表。图 272(5)欧姆表的内阻与中值电阻的关系由 I＝可得，当 Rx＝R 内时 I＝Ig，指针半偏，通常把此时的 Rx 的值(即表盘中央的标度)称为中值电阻，则当指针半偏时，表盘的中值电阻 R 中＝R 内。2．多用电表(1)原理：将电流表、电压表和欧姆表共用一个表头，就成为多用电表，也称万用表。① 作为电流表使用时，表头并联有分流电阻，且并联不同的分流电阻就成为不同量程的电流表。② 作为电压表使用时表头串联有分压电阻，串联不同的分压电阻就成为不同量程的电压表。③ 作为欧姆表使用时，表头串联了电池和调零电阻。(2)外形构造图 273如图 273 所示，上半部是表头，表头的表盘上通常有电流、电压、电阻等三种刻度，其中最下面一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，中间的一条刻度线均匀但标有不同的数值。表头下部有一个定位螺丝，使用前应先调整指针在零刻度线处。多用电表的下半部的中心部位是选择开关，盘面上还有电阻挡的调零旋钮，下面有两个红、黑表笔插孔。三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小电珠...
