高中物理：电阻测量专题教案 旧人教版必修VIP专享

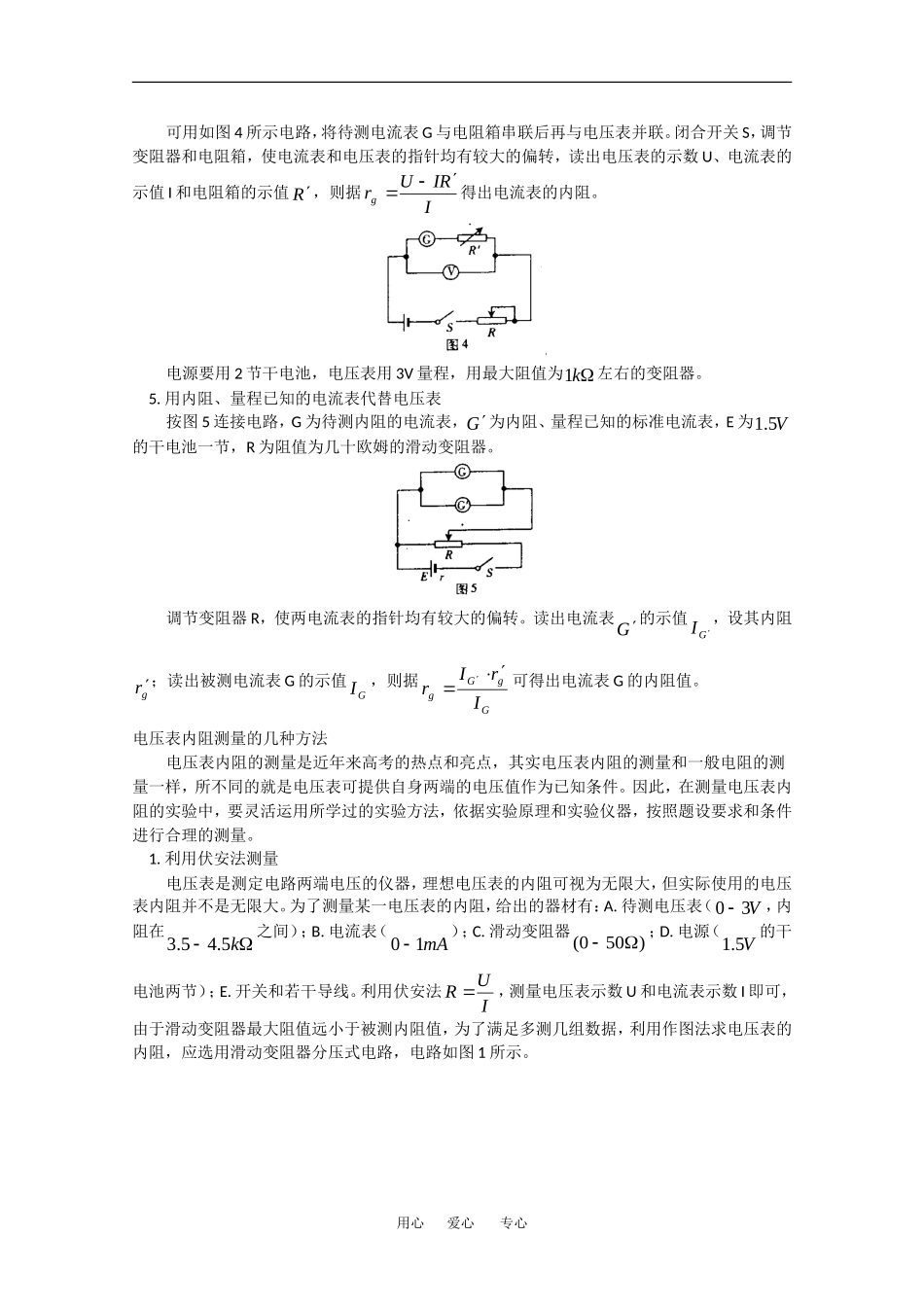

高二物理电阻测量专题人教版【本讲教育信息】一. 教学内容：电阻测量专题二. 知识要点：（一）电流表内阻测量的几种方法灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。它有三个参数：满偏电流gI 、满偏时电流表两端的电压gU 和内阻gr 。一般灵敏电流表的gI 为几十微安到几毫安，gr 为几十到几百欧姆，gggrIU也很小。将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。本节课拟谈几种测定电流表内阻的方法。1. 半偏法这种方法教材中已做介绍。中学物理实验中常测定 J0415 型电流表的内阻。此型号电流表的量程为A2000 ，内阻约为500，实验电路如图 1 所示。操作要点：按图 1 连好电路，2S 断开，1S 闭合，调节变阻器 R，使待测电流表 G 的指针满偏。再将2S 也闭合，保持变阻器 R 接在电路中的电阻不变，调节电阻箱 R使电流表 G 的指针半偏。读出电阻箱的示值 R，则可认为Rrg。实验原理与误差分析：认为2S 闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为2GI。所以电流表内阻与电阻箱的示值近似相等。实际上2S 闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于2GI，电阻箱的示值要小于电流表的内阻值。为了减小这种系统误差，要保证变阻器接在电路中的阻值RR100，从而使 S 闭合前后电路中的总电流基本不变。R 越大，系统误差越小，但所要求的电源电动势越大。实验中所用电源电动势为 8——12V，变阻器的最大阻值为k60左右。2. 电流监控法实验中若不具备上述条件，可在电路中加装一监控电流表G，可用与被测电流表相同型用心 爱心 专心号的电流表。电源可用V5.1干电池，R 用阻值为k10的滑动变阻器，如图 2 所示。实验中，先将2S 断开，1S 接通，调节变阻器 R 的值，使被测电流表 G 指针满偏，记下监控表G的示值GI。再接通2S ，反复调节变阻器 R 和电阻箱 R，使 G 的指针恰好半偏，而G的示值不变。这时电阻箱 R的示值即可认为等于 G 的内阻gr 。这样即可避免前法造成的系统误差。用图 2 所示电路测量电流表 G 的内阻，也可不用半偏法。将开关1S 、2S 均接通，读出被测电流表 G 的示值GI、监控表G的示值GI、电阻箱的示值 R，则可根据GGGgIRIIr)(计算出电流表 G...
