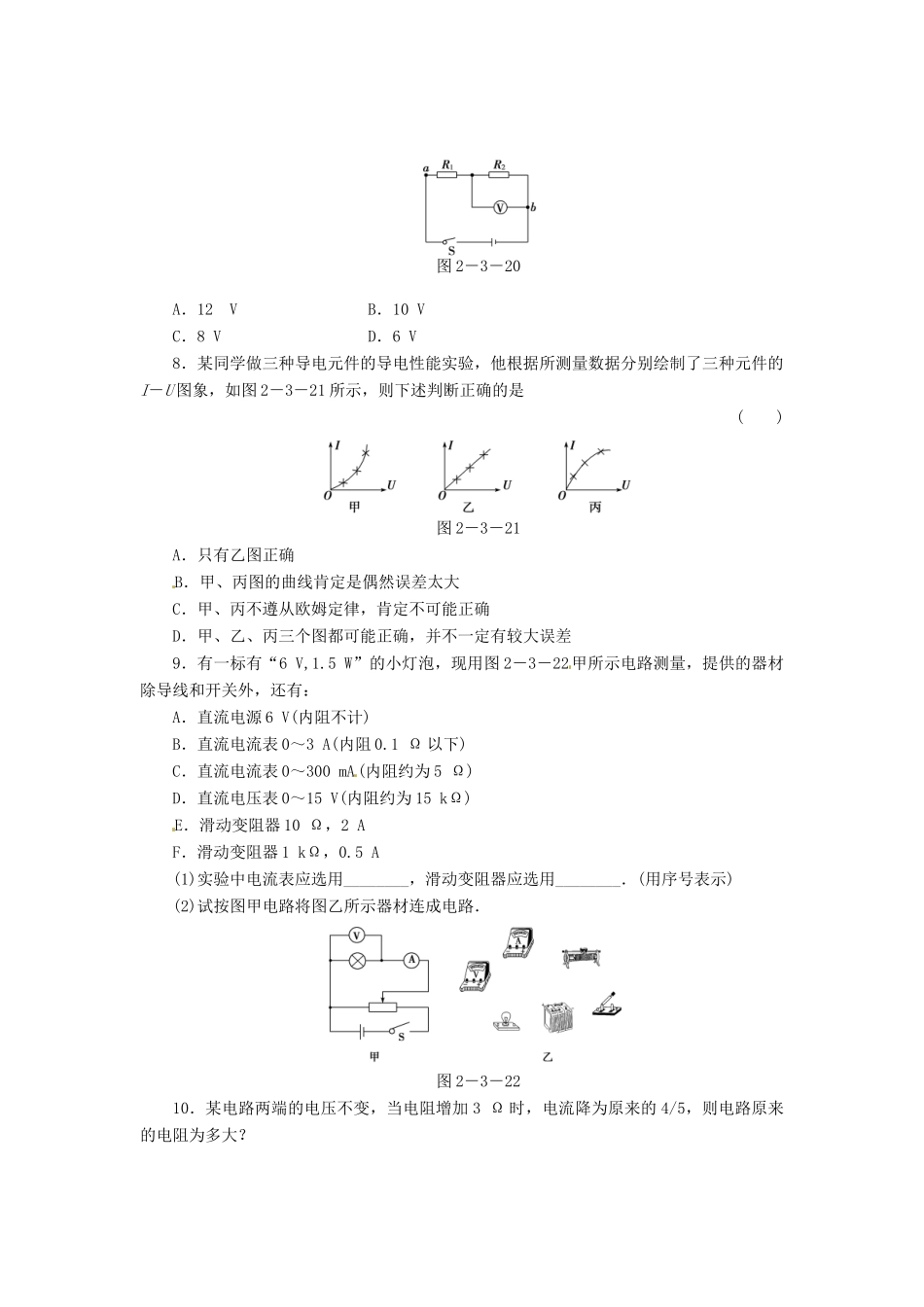

第 3 节 欧姆定律课时训练1．实验室中的标准电阻(电阻值不变)的伏安特性曲线应最接近于图 2－3－15 中的( )图 2－3－152．一只标有“220 V、60 W”的白炽灯泡，加上的电压 U 由零逐渐增大到 220 V．在此过程中，电压 U 和电流 I 的关系可用图线表示．在如图 2－3－16 所示的四个图线中，肯定不符合实际的是( )图 2－3－163．两电阻 R1、R2的电流 I 和电压 U 的关系如图 2－3－17 所示，可 知两电阻的大小之比 R1∶R2等于( )图 2－3－17A．1∶3 B．3∶1C．1∶ D.∶14．(2010 年荷中高二检测)如图 2－3－18 所示，图线 1 表示的导体的电阻为 R1，图线2 表示的导体的电阻为 R2，则下列说法正确的是( )图 2－3－18A．R1∶R2＝1∶3B．R1∶R2＝3∶1C．将 R1与 R2串联后接于电源上，则电流比 I1∶I2＝1∶3D．将 R1与 R2并联后接于电源上，则电流比 I1∶I2＝3∶15．(2010 年浙江宁波统考)有甲、乙两导体， 甲的电阻是乙的 ，而单位时间内通过导体乙横截面的电荷量是甲的 2 倍，则以下说法中正确的是( )A．甲、乙两导体中的电流相同B．乙导体中的电流是甲导体的 2 倍C．甲、乙两导体两端的电压相同D．乙导体两端的电压是甲的 2 倍6．如图 2－3－19 所示是某导体的伏安特性曲线，由图可知下列结论正确的是( )图 2－3－19A．导体的电阻是 0.02 ΩB．导体的电阻是 5 ΩC．当导体两端的电压为 10 V 时，导体中的电流为 0.2 AD．当导体中的电流为 0.2 A 时，导体两端电压为 15 V7. (2010 年辽宁大连高三模拟)如图 2－3－20 所示，电源内阻不计，已知 R1＝2 kΩ，R2＝3 kΩ，现用一个电阻为 6 kΩ 的电压表并联在 R2的两端，电压表的读数为 6 V．若把它接在 a、b 两点间，电压表的读数为( )图 2－3－20A．12 V B．10 VC．8 V D．6 V8．某同学做三种导电元件的导电性能实验，他根据所测量数据分别绘制了三种元件的I－U 图象，如图 2－3－21 所示，则下述判断正确的是( )图 2－3－21A．只有乙图正确B．甲、丙图的曲线肯定是偶然误差太大C．甲、丙不遵从欧姆定律，肯定不可能正确D．甲、乙、丙三个图都可能正确，并不一定有较大误差9．有一标有“6 V,1.5 W”的小灯泡，现用图 2－3－22甲所示电路测量，提供的器材除导线和开关外，还有：A．直流电源 6 V(内阻不计)B．直流电流表 0～3 A(内阻 0.1 Ω 以下)C．直流电流表 0～300 mA(内阻约为 ...
