泵的性能介绍分析课件VIP免费

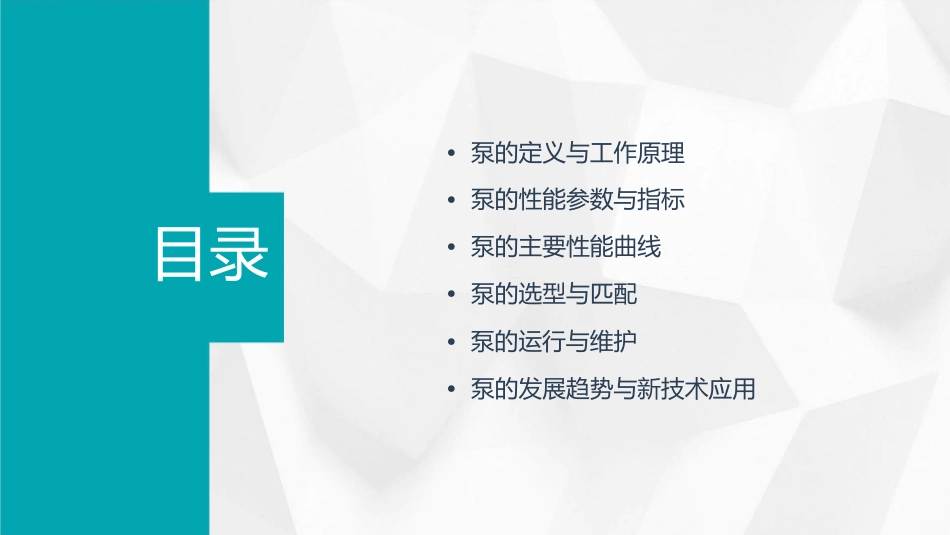

•泵的定义与工作原理•泵的性能参数与指标•泵的主要性能曲线•泵的选型与匹配目录•泵的运行与维护•泵的发展趋势与新技术应用泵的定义与工作原理泵的定义泵是一种流体机械，它通过机械能将流体从低压力提升到高压力。010203泵通常由泵体、叶轮、泵轴、轴承和密封装置等组成。泵的工作原理基于流体动力学和机械力学。泵的工作原理泵的叶轮旋转，带动流体一起旋转，使流体获得01动能和静压能。随着叶轮的旋转，流体的动能转化为静压能，流体的压力得到提高。0202流体被泵提升到高处，再通过管道输送到目的地。泵的分类根据用途不同，泵可分为离心泵、轴流泵、混流泵、旋涡泵等。根据结构不同，泵可分为单级泵、多级泵、悬臂式泵等。根据输送介质不同，泵可分为清水泵、泥浆泵、渣浆泵等。根据驱动方式不同，泵可分为电动泵、汽动泵、液压泵等。泵的性能参数与指标流量定义单位0103单位时间内泵送液体的体积。m³/h、L/min等。影响因素重要性0204泵的型号、转速、介质性质等。流量是泵选型和设计的重要参数，直接影响泵的效率和系统性能。扬程01020304定义：泵将液体提升的高度。单位：m。重要性：扬程是泵选型和设计的重要参数，直接影响泵的能耗和系统压力。影响因素：泵的型号、转速、叶轮设计等。转速定义单位泵每分钟的旋转次数。rpm。影响因素重要性泵的型号、驱动方式、机械负载等。转速影响泵的流量和扬程，进而影响泵的效率和性能。功率与效率01020304定义单位影响因素重要性泵的功率是指单位时间内泵传递的能量，效率是指泵传递能量的利用率。kW、%。泵的设计、制造工艺、使用条功率与效率直接关系到泵的性能和能耗，是评价泵性能的重要指标。件等。汽蚀余量与吸程汽蚀余量吸程影响因素重要性指泵吸入口处单位重量液体所具有的超过汽化压力的富裕能量，单位是m。指泵在单位重量的液体自吸入口至最高压力点的垂直距离，单位是m。泵的型号、介质性质、环境条件等。汽蚀余量和吸程是评价泵抗汽蚀性能的重要指标，直接影响泵的使用寿命和性能。泵的主要性能曲线流量-扬程曲线定义01流量-扬程曲线是描述泵的流量和扬程（压力）之间关系的曲线。意义02它反映了泵的供水能力和供水压力之间的关系。应用03用于选择适合特定应用和需求的泵型号。流量-功率曲线定义01流量-功率曲线是描述泵的流量和功率消耗之间关系的曲线。意义02它反映了泵的能耗与流量之间的关系。应用03用于评估不同型号泵的能效和节能性能。流量-效率曲线定义应用流量-效率曲线是描述泵的流量和效率之间关系的曲线。用于评估不同型号泵的效率和性能。意义它反映了泵在不同流量下的效率水平。汽蚀余量与吸程曲线010203定义意义应用汽蚀余量与吸程曲线是描述泵的汽蚀余量和吸程（吸力）之间关系的曲线。它反映了泵在特定吸程下的汽蚀性能。用于选择适合特定应用和需求的泵型号，确保泵在运行中不会发生汽蚀现象。泵的选型与匹配泵的选型依据与原则根据实际需求选择泵的类型根据输送的介质、流量、扬程等具体需求，选择合适的泵的类型。考虑泵的效率和能耗在满足使用需求的前提下，优先选择效率高、能耗低的泵。考虑泵的可靠性和维修性选择可靠性高、维修方便的泵，以减少使用过程中的故障和停机时间。泵的匹配与工况分析确定泵的参数分析工况条件匹配泵与电机根据实际需求，确定泵的流量、扬程、转速等参数。了解输送介质的特性，如密度、粘度、腐蚀性等，以及管道布置、海拔高度、环境温度等工况条件，对泵的性能和使用寿命有一定的影响。根据实际需求和工况条件，选择合适的电机与泵进行匹配，确保泵的正常运转。泵的安装与调试准备安装基础检查零部件完整性进行初次调试根据泵的尺寸和重量，准备合适的安装基础，确保平稳固定泵。检查泵的所有零部件是否完整，如有损坏或丢失，应立即进行更换或补充。在泵安装完成后，进行初次调试，检查泵的旋转方向、密封性能、泄漏情况等是否正常。泵的运行与维护泵的运行操作规程准备工作启动运行停泵检查泵的外观、紧固件、轴承和密封件等是否正常。打开泵的入口阀，使液体充满泵腔，关闭出口阀，启动电机。调整出口阀，使泵的出口压力达到所需值，同时注意泵的振动和噪...
