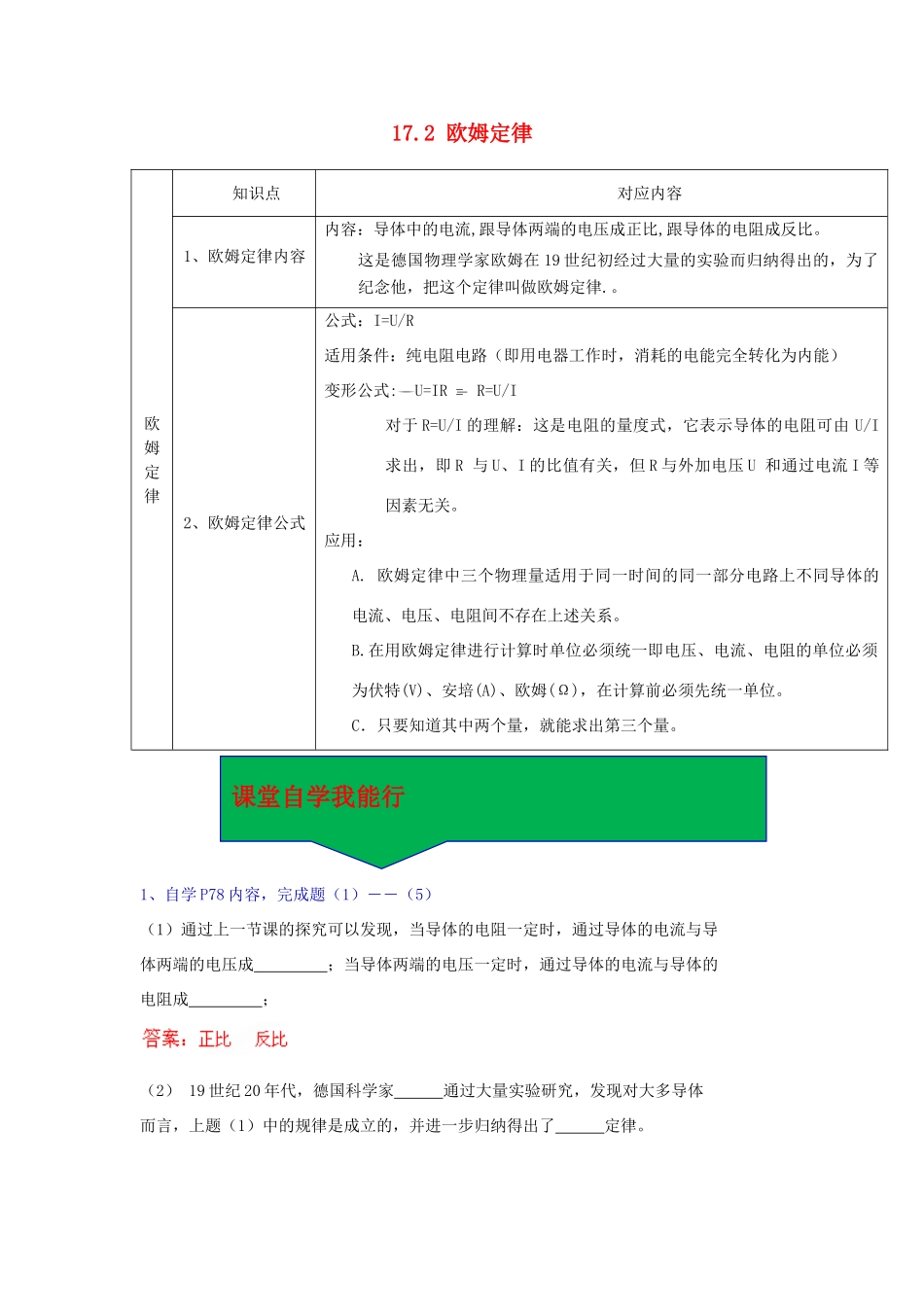

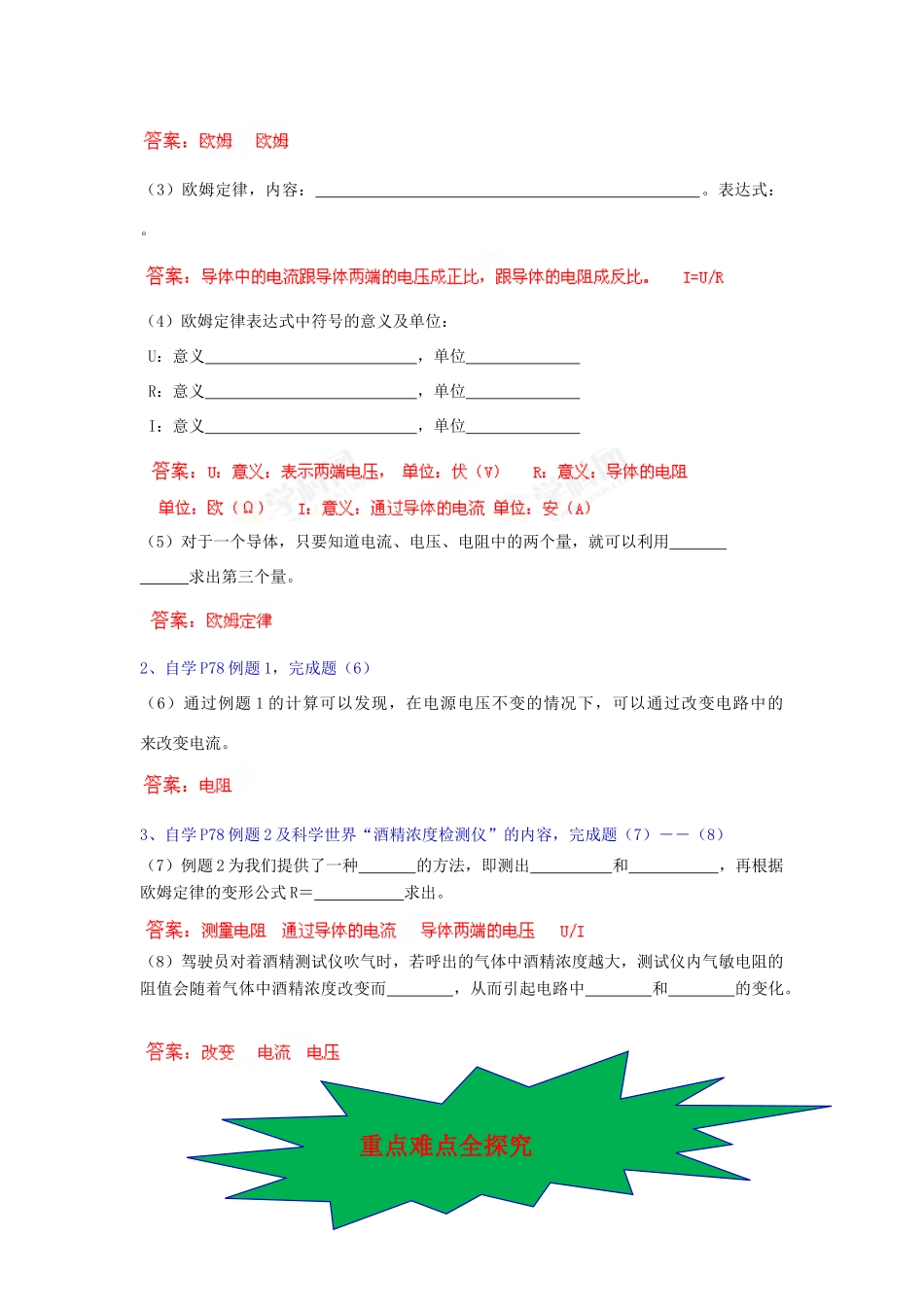

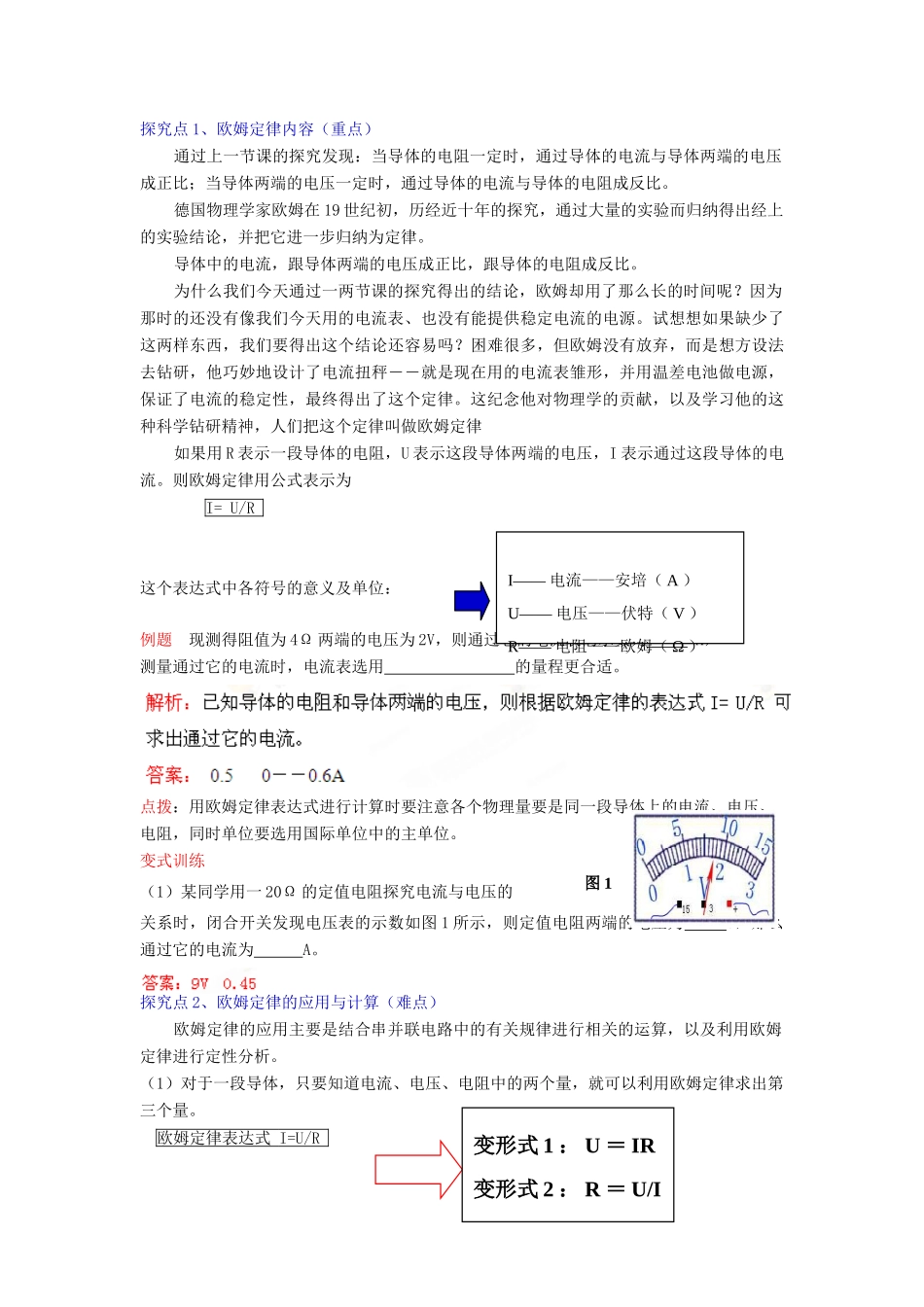

17.2欧姆定律欧姆定律知识点对应内容1、欧姆定律内容内容:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。这是德国物理学家欧姆在19世纪初经过大量的实验而归纳得出的,为了纪念他,把这个定律叫做欧姆定律.。2、欧姆定律公式公式:I=U/R适用条件:纯电阻电路(即用电器工作时,消耗的电能完全转化为内能)变形公式:U=IRR=U/I对于R=U/I的理解:这是电阻的量度式,它表示导体的电阻可由U/I求出,即R与U、I的比值有关,但R与外加电压U和通过电流I等因素无关。应用:A.欧姆定律中三个物理量适用于同一时间的同一部分电路上不同导体的电流、电压、电阻间不存在上述关系。B.在用欧姆定律进行计算时单位必须统一即电压、电流、电阻的单位必须为伏特(V)、安培(A)、欧姆(Ω),在计算前必须先统一单位。C.只要知道其中两个量,就能求出第三个量。1、自学P78内容,完成题(1)――(5)(1)通过上一节课的探究可以发现,当导体的电阻一定时,通过导体的电流与导体两端的电压成;当导体两端的电压一定时,通过导体的电流与导体的电阻成;(2)19世纪20年代,德国科学家通过大量实验研究,发现对大多导体而言,上题(1)中的规律是成立的,并进一步归纳得出了定律。课堂自学我能行(3)欧姆定律,内容:。表达式:。(4)欧姆定律表达式中符号的意义及单位:U:意义,单位R:意义,单位I:意义,单位(5)对于一个导体,只要知道电流、电压、电阻中的两个量,就可以利用求出第三个量。2、自学P78例题1,完成题(6)(6)通过例题1的计算可以发现,在电源电压不变的情况下,可以通过改变电路中的来改变电流。3、自学P78例题2及科学世界“酒精浓度检测仪”的内容,完成题(7)――(8)(7)例题2为我们提供了一种的方法,即测出和,再根据欧姆定律的变形公式R=求出。(8)驾驶员对着酒精测试仪吹气时,若呼出的气体中酒精浓度越大,测试仪内气敏电阻的阻值会随着气体中酒精浓度改变而,从而引起电路中和的变化。重点难点全探究探究点1、欧姆定律内容(重点)通过上一节课的探究发现:当导体的电阻一定时,通过导体的电流与导体两端的电压成正比;当导体两端的电压一定时,通过导体的电流与导体的电阻成反比。德国物理学家欧姆在19世纪初,历经近十年的探究,通过大量的实验而归纳得出经上的实验结论,并把它进一步归纳为定律。导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。为什么我们今天通过一两节课的探究得出的结论,欧姆却用了那么长的时间呢?因为那时的还没有像我们今天用的电流表、也没有能提供稳定电流的电源。试想想如果缺少了这两样东西,我们要得出这个结论还容易吗?困难很多,但欧姆没有放弃,而是想方设法去钻研,他巧妙地设计了电流扭秤――就是现在用的电流表雏形,并用温差电池做电源,保证了电流的稳定性,最终得出了这个定律。这纪念他对物理学的贡献,以及学习他的这种科学钻研精神,人们把这个定律叫做欧姆定律如果用R表示一段导体的电阻,U表示这段导体两端的电压,I表示通过这段导体的电流。则欧姆定律用公式表示为I=U/R这个表达式中各符号的意义及单位:例题现测得阻值为4Ω两端的电压为2V,则通过它的电流表的示数为A,测量通过它的电流时,电流表选用的量程更合适。点拨:用欧姆定律表达式进行计算时要注意各个物理量要是同一段导体上的电流、电压、电阻,同时单位要选用国际单位中的主单位。变式训练(1)某同学用一20Ω的定值电阻探究电流与电压的关系时,闭合开关发现电压表的示数如图1所示,则定值电阻两端的电压为V,那么通过它的电流为A。探究点2、欧姆定律的应用与计算(难点)欧姆定律的应用主要是结合串并联电路中的有关规律进行相关的运算,以及利用欧姆定律进行定性分析。(1)对于一段导体,只要知道电流、电压、电阻中的两个量,就可以利用欧姆定律求出第三个量。欧姆定律表达式I=U/RI——电流——安培(A)U——电压——伏特(V)R——电阻——欧姆(Ω)图1变形式1:U=IR变形式2:R=U/I说明:①%2%用条件:纯电阻电路(即用电器工作时,消耗的电能完全转化为内能)②%2%I、U、R对应同一导体或同一段电路,不同时...
