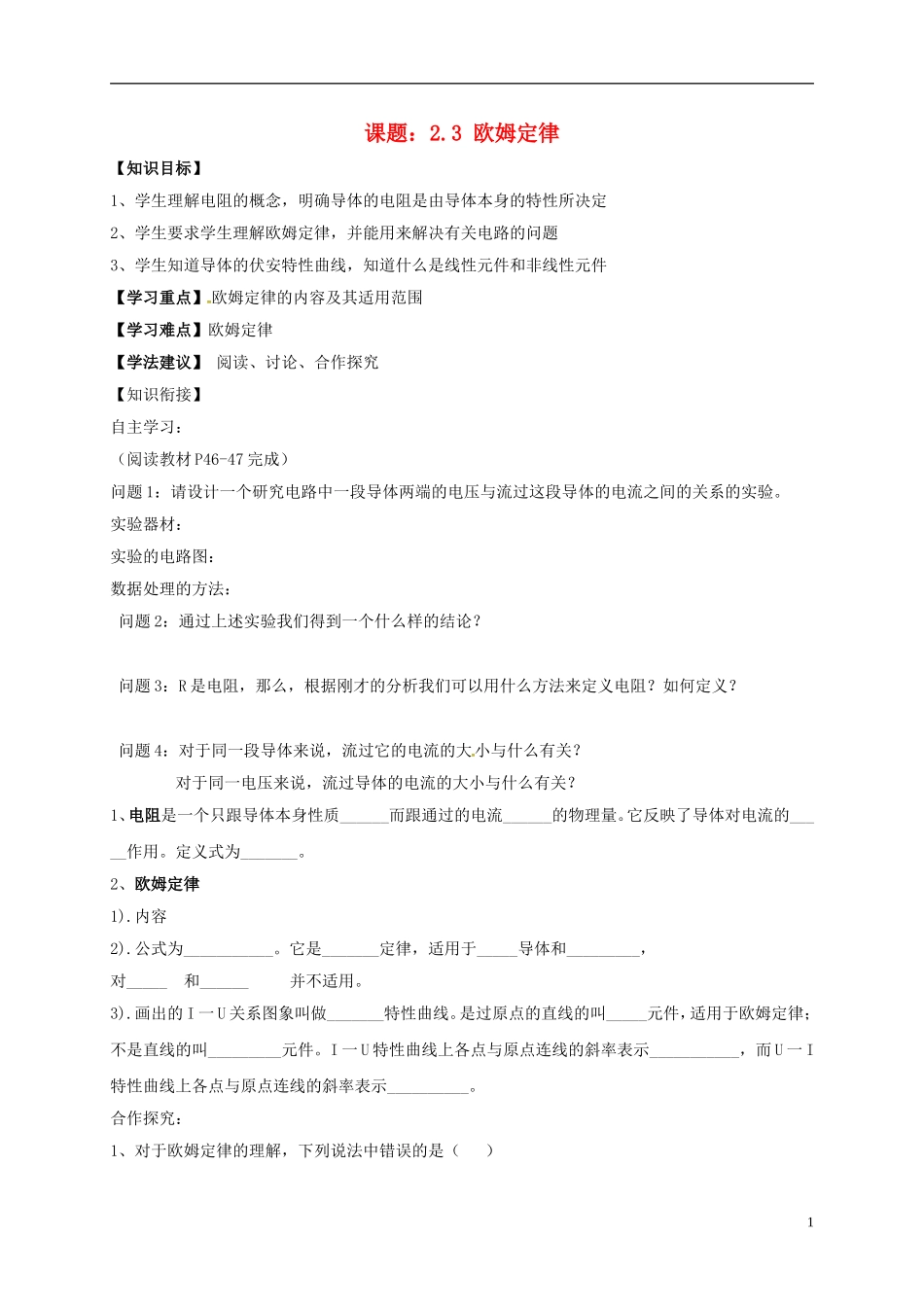

课题：2.3欧姆定律【知识目标】1、学生理解电阻的概念，明确导体的电阻是由导体本身的特性所决定2、学生要求学生理解欧姆定律，并能用来解决有关电路的问题3、学生知道导体的伏安特性曲线，知道什么是线性元件和非线性元件【学习重点】欧姆定律的内容及其适用范围【学习难点】欧姆定律【学法建议】阅读、讨论、合作探究【知识衔接】自主学习：（阅读教材P46-47完成）问题1：请设计一个研究电路中一段导体两端的电压与流过这段导体的电流之间的关系的实验。实验器材：实验的电路图：数据处理的方法：问题2：通过上述实验我们得到一个什么样的结论？问题3：R是电阻，那么，根据刚才的分析我们可以用什么方法来定义电阻？如何定义？问题4：对于同一段导体来说，流过它的电流的大小与什么有关？对于同一电压来说，流过导体的电流的大小与什么有关？1、电阻是一个只跟导体本身性质______而跟通过的电流______的物理量。它反映了导体对电流的_____作用。定义式为_______。2、欧姆定律1).内容2).公式为___________。它是_______定律，适用于_____导体和_________，对_____和______并不适用。3).画出的I一U关系图象叫做_______特性曲线。是过原点的直线的叫_____元件，适用于欧姆定律；不是直线的叫_________元件。I一U特性曲线上各点与原点连线的斜率表示___________，而U一I特性曲线上各点与原点连线的斜率表示__________。合作探究：1、对于欧姆定律的理解，下列说法中错误的是（）1A、由I=U/R，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比B、由U=IR，对一定的导体，通过它的电流强度越大，它两端的电压也越大C、由R=U/I，导体的电阻跟它两端的电压成正比，跟通过它的电流强度成反比D、对一定的导体，它两端的电压与通过它的电流强度的比值保持不变2、图是某导体的伏安特性曲线，由图可知（）A、导体的电阻是25B、导体的电阻是0.04C、当导体两端的电压是10V时，通过导体的电流是0.4AD、当通过导体的电流是0.1A时，导体两端的电压是2.5V【练习反馈】1.欧姆定律适用于()A.电动机电路B.金属导体导电C.电解液导电D.所有电器元件2.关于导体的电阻，下列说法中正确的是()A．由R＝知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．由I＝知道，通过一段导体的电流跟加在它两端的电压成正比，跟导体的电阻成反比C．比较几只电阻的I－U图线可知，电流变化相同时，电压变化较小的图线对应电阻的阻值较大D．导体中的电流越大，电阻就越小3．有a、b、c、d四个电阻，它们的U—I关系如图所示，则图中电阻最大的是（）A．aB．bC．cD．d题型一欧姆定律的理解与应用例题1：若加在导体两端的电压变为原来的3/5时，导体中的电流减小了0.4A.如果所加电压变为原来的2倍，求导体中的电流.变式1某电流表可测量的最大电流是10mA，已知一个电阻两端的电压是8V时，通过的电流是2mA，如果给这个电阻加上50V的电压，能否用该电流表测量通过这个电阻的电流?题型二伏安特性曲线的理解与应用例题2：两电阻R1、R2的电流和电压的关系如图所示，可知：（1）电阻之比R1：R2_____；（2）若两个导体的电流相等（不为零）时电压之比U1：U2为______；（3）若两个导体的电压相等（不为零）时，电流之比为______。A.1∶3B.3∶1C.1∶3D.3∶1变式2：图为两个导体的伏安特性曲线，求(1)两个导体的电阻之比R1:R2(2)若两个导体中的电流相等(不为零)，导体两端的电压之比U1:U22(3)若两个导体两端的电压相等(不为零),导体中的电流之比I1:I2题型三小灯泡的伏安特性曲线例题3：某小组同学通过实验描绘出小灯泡的I－U图线，如图所示，试根据图线中给出的参数，求出小灯泡在工作点A和B的电阻值分别为________、________.【达标检测】1、将阻值为R的电阻接在电压为U的电源两端，则描述其电压U、电阻R及流过R的电流I间的关系图象中，哪一幅或哪几幅是正确的？（）2、在一个电阻两端加一个12V电压时，通过它的电流强度是240mA，那么通过它的电流是1.8A时，它两端的电压是V，这个电阻的阻值是。3.如果电路中某两点间的电压为零，则下列说法中正确的是（）A、两点间的电阻一定为零B、两点间电阻一定极大，两...
