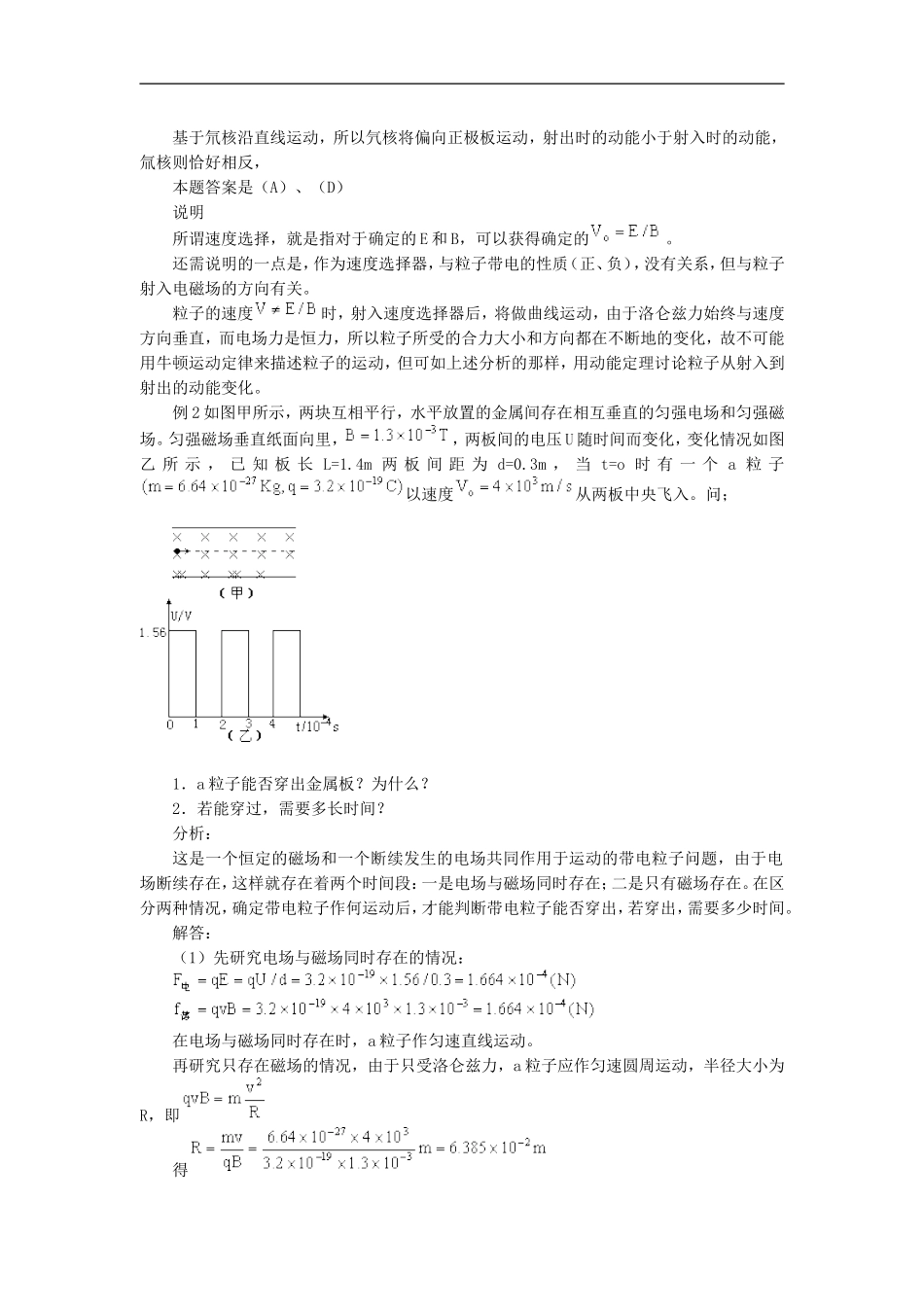

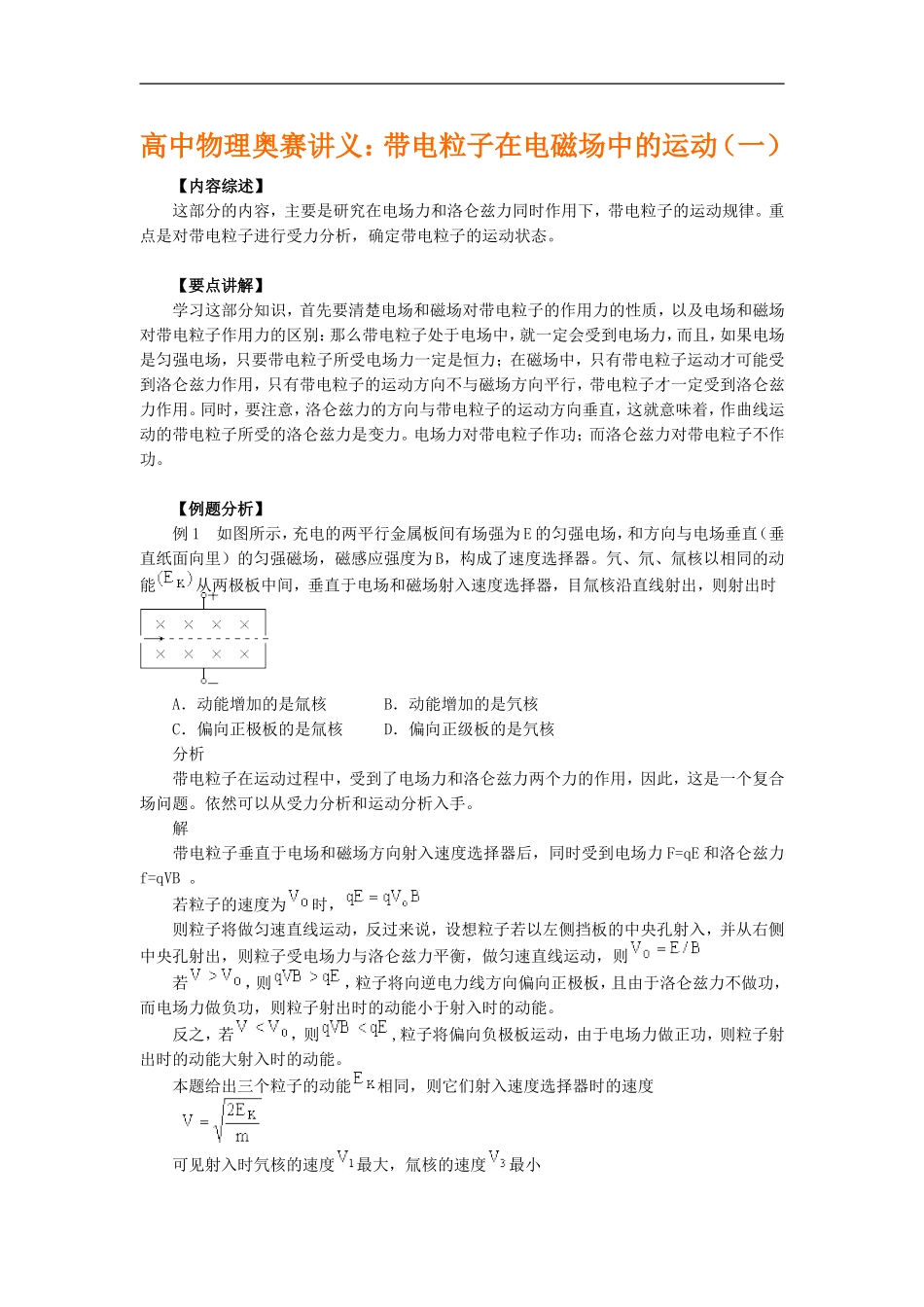

高中物理奥赛讲义：带电粒子在电磁场中的运动（一）【内容综述】这部分的内容，主要是研究在电场力和洛仑兹力同时作用下，带电粒子的运动规律。重点是对带电粒子进行受力分析，确定带电粒子的运动状态。【要点讲解】学习这部分知识，首先要清楚电场和磁场对带电粒子的作用力的性质，以及电场和磁场对带电粒子作用力的区别：那么带电粒子处于电场中，就一定会受到电场力，而且，如果电场是匀强电场，只要带电粒子所受电场力一定是恒力；在磁场中，只有带电粒子运动才可能受到洛仑兹力作用，只有带电粒子的运动方向不与磁场方向平行，带电粒子才一定受到洛仑兹力作用。同时，要注意，洛仑兹力的方向与带电粒子的运动方向垂直，这就意味着，作曲线运动的带电粒子所受的洛仑兹力是变力。电场力对带电粒子作功；而洛仑兹力对带电粒子不作功。【例题分析】例1如图所示，充电的两平行金属板间有场强为E的匀强电场，和方向与电场垂直（垂直纸面向里）的匀强磁场，磁感应强度为B，构成了速度选择器。氕、氘、氚核以相同的动能从两极板中间，垂直于电场和磁场射入速度选择器，目氚核沿直线射出，则射出时A．动能增加的是氚核B．动能增加的是氕核C．偏向正极板的是氚核D．偏向正级板的是氕核分析带电粒子在运动过程中，受到了电场力和洛仑兹力两个力的作用，因此，这是一个复合场问题。依然可以从受力分析和运动分析入手。解带电粒子垂直于电场和磁场方向射入速度选择器后，同时受到电场力F=qE和洛仑兹力f=qVB。若粒子的速度为时，则粒子将做匀速直线运动，反过来说，设想粒子若以左侧挡板的中央孔射入，并从右侧中央孔射出，则粒子受电场力与洛仑兹力平衡，做匀速直线运动，则若，则，粒子将向逆电力线方向偏向正极板，且由于洛仑兹力不做功，而电场力做负功，则粒子射出时的动能小于射入时的动能。反之，若，则,粒子将偏向负极板运动，由于电场力做正功，则粒子射出时的动能大射入时的动能。本题给出三个粒子的动能相同，则它们射入速度选择器时的速度可见射入时氕核的速度最大，氚核的速度最小基于氘核沿直线运动，所以氕核将偏向正极板运动，射出时的动能小于射入时的动能，氚核则恰好相反，本题答案是（A）、（D）说明所谓速度选择，就是指对于确定的E和B，可以获得确定的。还需说明的一点是，作为速度选择器，与粒子带电的性质（正、负），没有关系，但与粒子射入电磁场的方向有关。粒子的速度时，射入速度选择器后，将做曲线运动，由于洛仑兹力始终与速度方向垂直，而电场力是恒力，所以粒子所受的合力大小和方向都在不断地的变化，故不可能用牛顿运动定律来描述粒子的运动，但可如上述分析的那样，用动能定理讨论粒子从射入到射出的动能变化。例2如图甲所示，两块互相平行，水平放置的金属间存在相互垂直的匀强电场和匀强磁场。匀强磁场垂直纸面向里，，两板间的电压U随时间而变化，变化情况如图乙所示，已知板长L=1.4m两板间距为d=0.3m，当t=o时有一个a粒子以速度从两板中央飞入。问；1．a粒子能否穿出金属板？为什么？2．若能穿过，需要多长时间？分析：这是一个恒定的磁场和一个断续发生的电场共同作用于运动的带电粒子问题，由于电场断续存在，这样就存在着两个时间段：一是电场与磁场同时存在；二是只有磁场存在。在区分两种情况，确定带电粒子作何运动后，才能判断带电粒子能否穿出，若穿出，需要多少时间。解答：（1）先研究电场与磁场同时存在的情况：在电场与磁场同时存在时，a粒子作匀速直线运动。再研究只存在磁场的情况，由于只受洛仑兹力，a粒子应作匀速圆周运动，半径大小为R，即得圆周运动的直径：因而粒子作匀速圆运动时不会打到极板上，圆周运动的周期：粒子作匀速圆周运动的周期恰好等于电压变化的半周期。这就是说，在只有磁场存在的那个时间段，粒子作圆周运动，在时间段结束的时刻，粒子回到原处，且速度大小和方向没有变化。根据上述计算和分析可得；粒子的运动轨迹如图所示。（2）综上所述，粒子作匀速圆周运动时并不前进，而匀速直线运动的时间与匀速圆周运动的时间相同，n次后粒子飞出了极板，设粒子作直线运动的时间为。因此，粒子飞出两板间的时刻，正好处...
