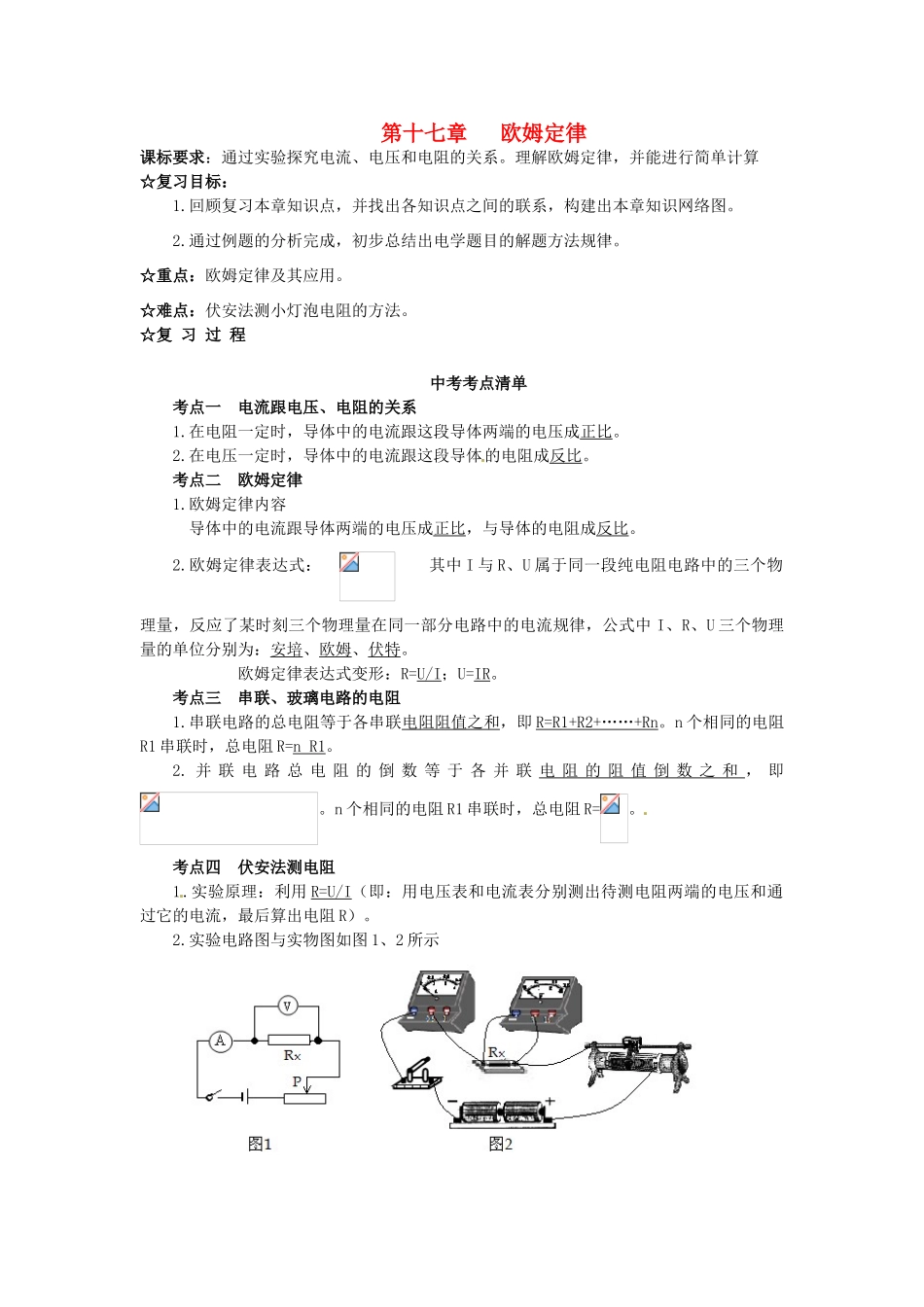

第十七章欧姆定律课标要求：通过实验探究电流、电压和电阻的关系。理解欧姆定律，并能进行简单计算☆复习目标：1.回顾复习本章知识点，并找出各知识点之间的联系，构建出本章知识网络图。2.通过例题的分析完成，初步总结出电学题目的解题方法规律。☆重点：欧姆定律及其应用。☆难点：伏安法测小灯泡电阻的方法。☆复习过程中考考点清单考点一电流跟电压、电阻的关系1.在电阻一定时，导体中的电流跟这段导体两端的电压成正比。2.在电压一定时，导体中的电流跟这段导体的电阻成反比。考点二欧姆定律1.欧姆定律内容导体中的电流跟导体两端的电压成正比，与导体的电阻成反比。2.欧姆定律表达式：其中I与R、U属于同一段纯电阻电路中的三个物理量，反应了某时刻三个物理量在同一部分电路中的电流规律，公式中I、R、U三个物理量的单位分别为：安培、欧姆、伏特。欧姆定律表达式变形：R=U/I；U=IR。考点三串联、玻璃电路的电阻1.串联电路的总电阻等于各串联电阻阻值之和，即R=R1+R2+……+Rn。n个相同的电阻R1串联时，总电阻R=nR1。2.并联电路总电阻的倒数等于各并联电阻的阻值倒数之和，即。n个相同的电阻R1串联时，总电阻R=。考点四伏安法测电阻1.实验原理：利用R=U/I（即：用电压表和电流表分别测出待测电阻两端的电压和通过它的电流，最后算出电阻R）。2.实验电路图与实物图如图1、2所示3.实验器材：待测电阻、电压表、电流表、电源、开关、滑动变阻器和导线若干。4.实验步骤：a.根据电路图正确连接电路，注意连接电路时开关要断开；b.移动滑片，使滑动变阻器的电阻全部接入电路，然后闭合开关，在移动滑片，记下对应的电压值和电流值若干组；c.根据伏安法的原理，算出这几组电阻的大小，最后求出电阻的平均值，这是多次测量求平均值的方法，目的是为了减小实验误差。针对练习1．在“探究电阻上电流与电压的关系”实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图1所示的I—U关系图像，从图中可以看出R1、R2的大小关系为（B）A.R1＞R2B.R1＜R2C.R1=R2D.不能确定2．如图2所示的电路，电源电压为12V，闭合开关S后，电压表的示数为4V，电流表的示数为0.5A，则滑动变阻器两端的电压和电流分别为（C）A.12v0.5AB.4V0.5AC.8V0.5AD.8V1.5A3.某同学在做实验时，需要一个10Ω的电阻，但手边只有5Ω，20Ω的电阻各若干个，则应该（B）A.取两个5Ω电阻并联B.取两个20Ω电阻并联C.取20Ω和5Ω电阻各一个串联D.取20Ω和5Ω电阻各一个并联4.通过定值电阻甲、乙的电流与其两端电压关系图像如图3所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（C）A.R甲:R乙=2:1B.U甲:U乙=2:1C.I甲:I乙=2:1D.I甲:I乙=2:15.如果某人身体的电阻约为1KΩ，假设通过人体的电流大于30mA就会发生危险，为了安全，此时加在此人身体的电压不能大于（C）A.3VB.15VC.30VD.36V6.在图4的电路中，R1=10Ω，R2=20Ω.闭合开关后，电流表的示数为0.3A。①电阻R1两端的电压是多少？由I=U/R得U1=I1R1=0.3A×10Ω=3V②通过R2的电流是多少？因为与并联，所以U1=U2=3VI2=U2/R2=3V/20Ω=0.15A7.如图5甲所示，用伏安法测小灯泡的电阻，要求滑动变阻器必须接a接线柱。①画出电路图；②连接实物图；③连接电路时，开关S应断开，滑动变阻器的滑片应置于D端；④由图乙可知电流表的示数是0.28A，电压表的示数是1.7V，测出小灯泡的电阻R=6.1Ω。图48.某同学在做探究“电阻上电流与电压的关系”时，得出如下表格，请将表格填写完整，并归纳实验结论。实验结论：但电阻一定时，电流与电压成正比。中考连线1.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（D）A.2ΩB.1ΩC.3ΩD.5Ω2.某同学在探究"电流跟电压、电阻的关系"时，根据收集到的数据画出了如图1所示的图象，下列结论与图象相符的是（C）A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小3.某段导体两端的电压是4V时，通过导体的电流是1A；如果将该导体两端的电压减少到2V时，通过导体的电流是（B）A．0.25AB．0.5AC．2AD．3A4.酒...
