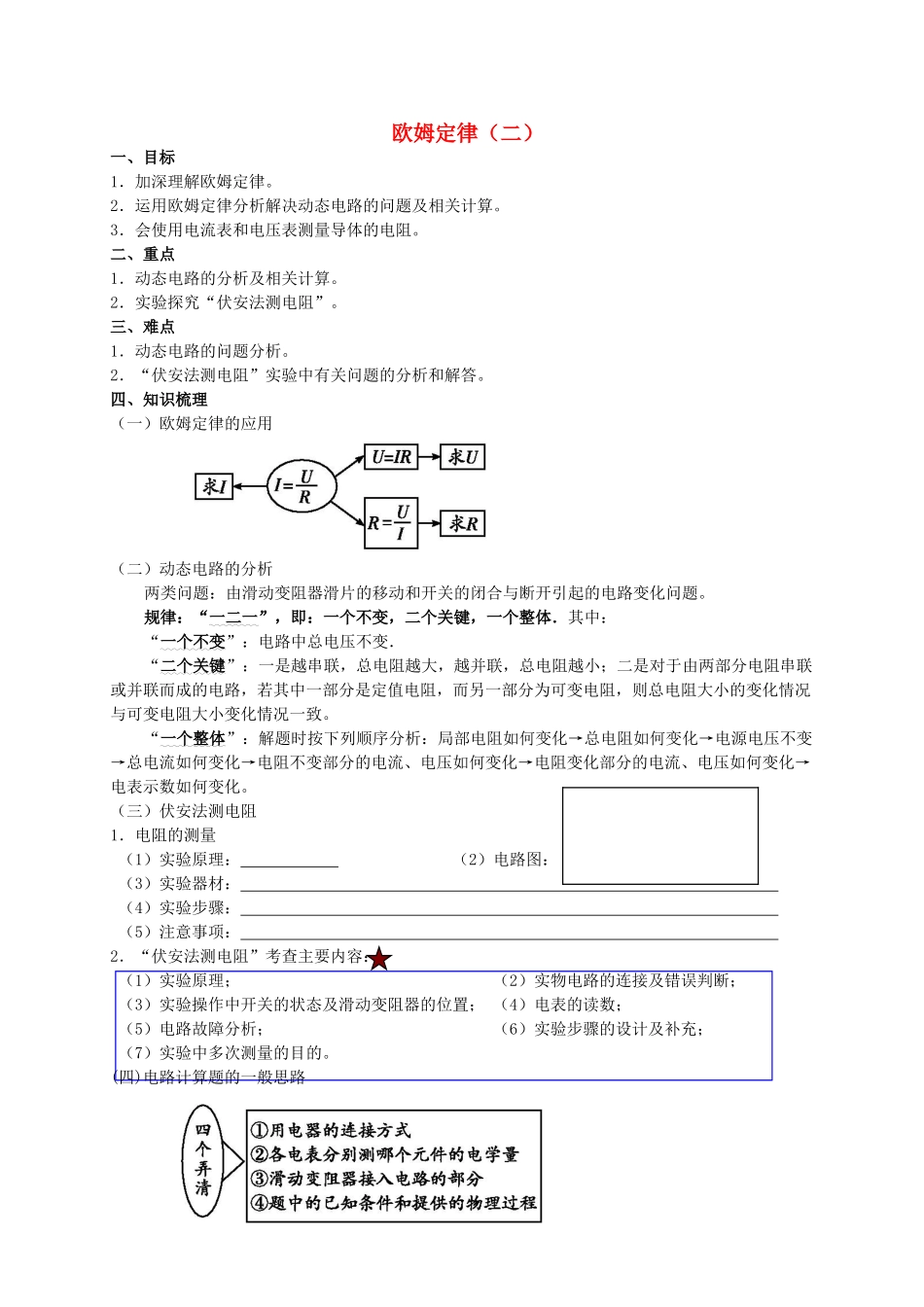

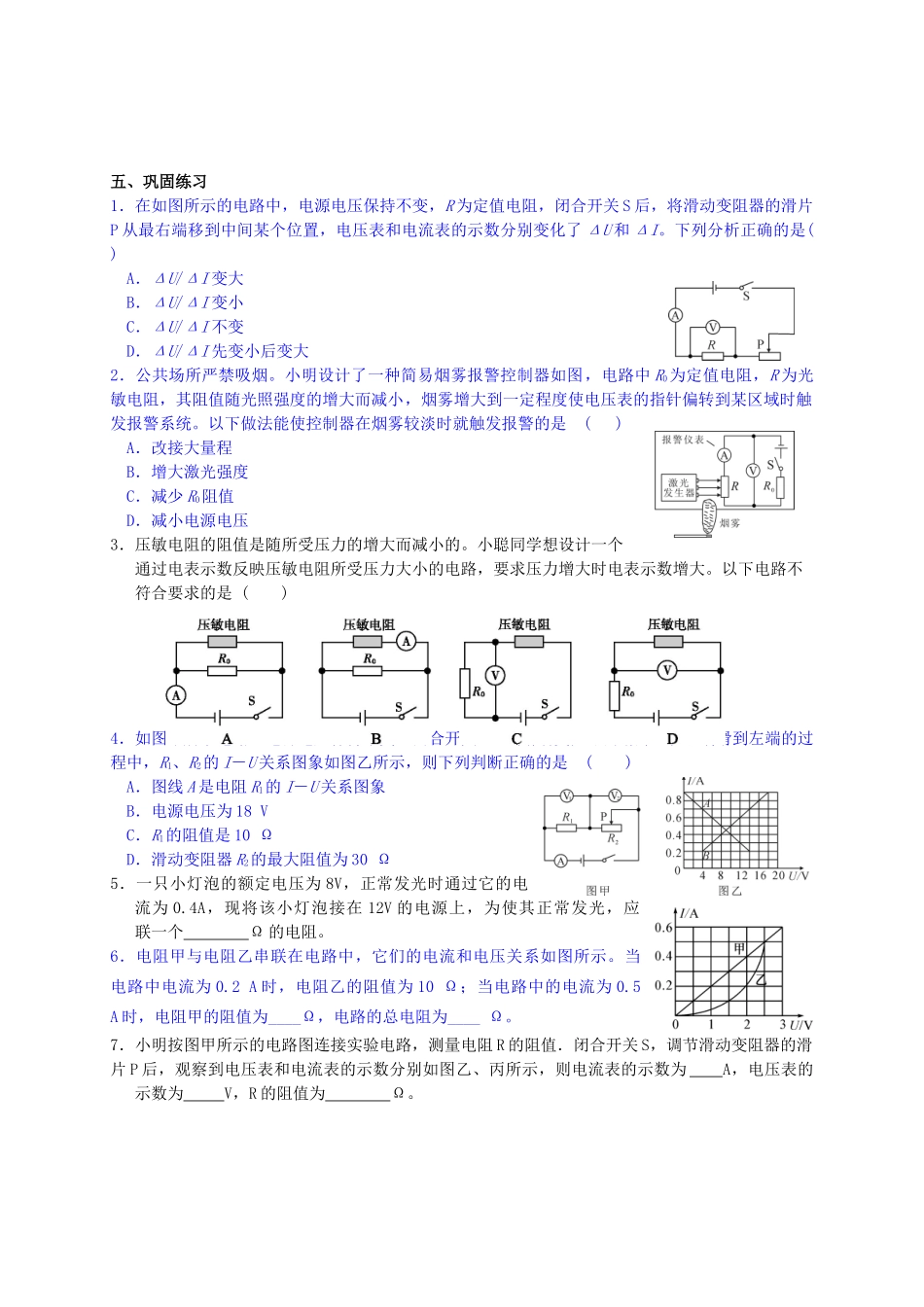

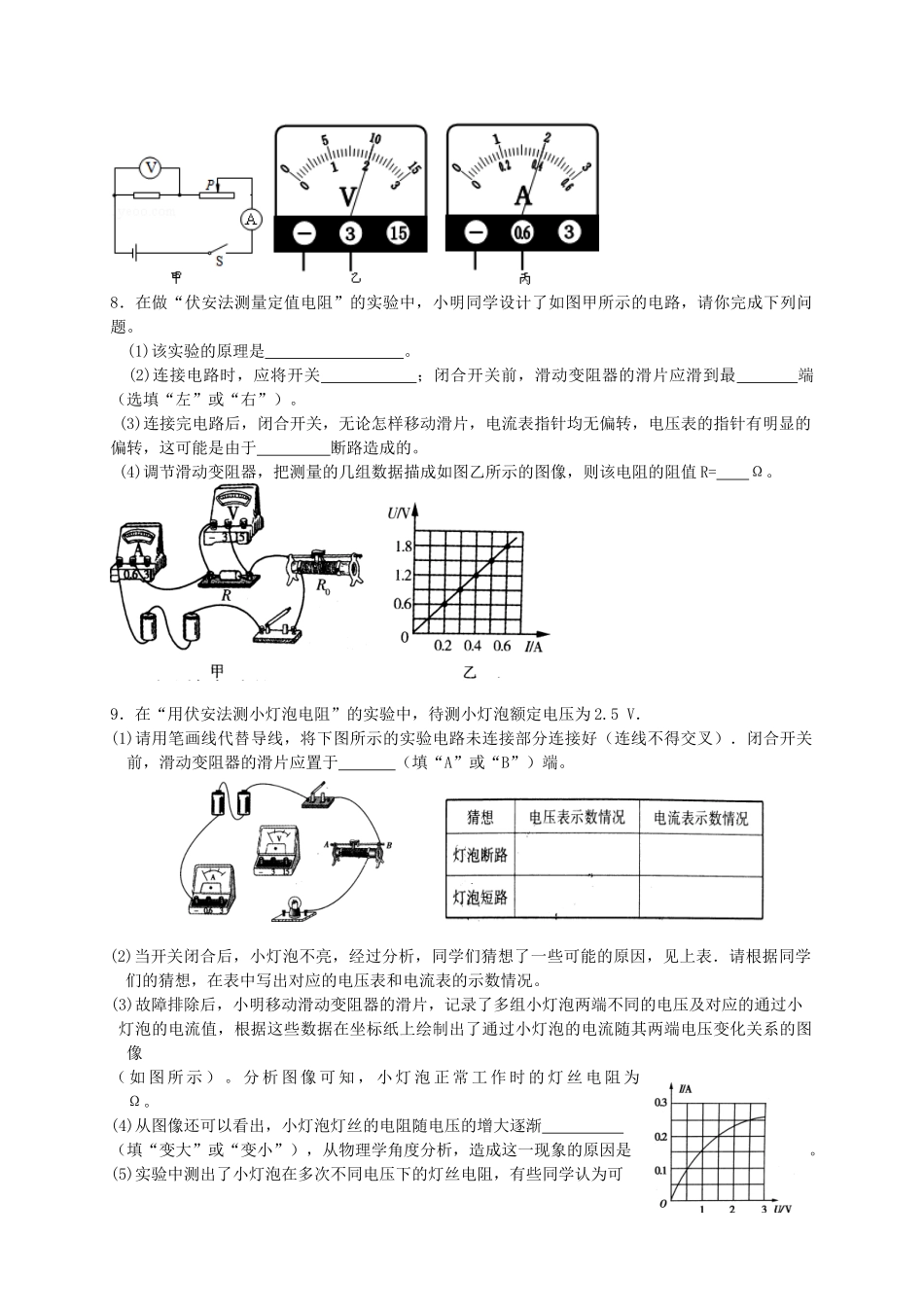

欧姆定律（二）一、目标1．加深理解欧姆定律。2．运用欧姆定律分析解决动态电路的问题及相关计算。3．会使用电流表和电压表测量导体的电阻。二、重点1．动态电路的分析及相关计算。2．实验探究“伏安法测电阻”。三、难点1．动态电路的问题分析。2．“伏安法测电阻”实验中有关问题的分析和解答。四、知识梳理（一）欧姆定律的应用（二）动态电路的分析两类问题：由滑动变阻器滑片的移动和开关的闭合与断开引起的电路变化问题。规律：“一二一”，即：一个不变，二个关键，一个整体．其中：“一个不变”：电路中总电压不变．“二个关键”：一是越串联，总电阻越大，越并联，总电阻越小；二是对于由两部分电阻串联或并联而成的电路，若其中一部分是定值电阻，而另一部分为可变电阻，则总电阻大小的变化情况与可变电阻大小变化情况一致。“一个整体”：解题时按下列顺序分析：局部电阻如何变化→总电阻如何变化→电源电压不变→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→电表示数如何变化。（三）伏安法测电阻1．电阻的测量（1）实验原理：（2）电路图：（3）实验器材：（4）实验步骤：（5）注意事项：2．“伏安法测电阻”考查主要内容：（1）实验原理；（2）实物电路的连接及错误判断；（3）实验操作中开关的状态及滑动变阻器的位置；（4）电表的读数；（5）电路故障分析；（6）实验步骤的设计及补充；（7）实验中多次测量的目的。(四)电路计算题的一般思路五、巩固练习1．在如图所示的电路中，电源电压保持不变，R为定值电阻，闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI。下列分析正确的是()A．ΔU/ΔI变大B．ΔU/ΔI变小C．ΔU/ΔI不变D．ΔU/ΔI先变小后变大2．公共场所严禁吸烟。小明设计了一种简易烟雾报警控制器如图，电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警的是()A．改接大量程B．增大激光强度C．减少R0阻值D．减小电源电压3．压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是()4．如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系图象如图乙所示，则下列判断正确的是()A．图线A是电阻R1的I－U关系图象B．电源电压为18VC．R1的阻值是10ΩD．滑动变阻器R2的最大阻值为30Ω5．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻。6．电阻甲与电阻乙串联在电路中，它们的电流和电压关系如图所示。当电路中电流为0.2A时，电阻乙的阻值为10Ω；当电路中的电流为0.5A时，电阻甲的阻值为____Ω，电路的总电阻为____Ω。7．小明按图甲所示的电路图连接实验电路，测量电阻R的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电压表的示数为V，R的阻值为Ω。8．在做“伏安法测量定值电阻”的实验中，小明同学设计了如图甲所示的电路，请你完成下列问题。(1)该实验的原理是。(2)连接电路时，应将开关；闭合开关前，滑动变阻器的滑片应滑到最端（选填“左”或“右”）。(3)连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指针有明显的偏转，这可能是由于断路造成的。(4)调节滑动变阻器，把测量的几组数据描成如图乙所示的图像，则该电阻的阻值R=Ω。9．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V．(1)请用笔画线代替导线，将下图所示的实验电路未连接部分连接好（连线不得交叉）．闭合开关前，滑动变阻器的滑片应置于（填“A”或“B”）端。(2)当开关闭合后，小灯泡不亮，经过分析，同学们猜想了一些可能的原因，见上表．请根据同学们的猜想，在表中写出对应的电压表和电流表的...
