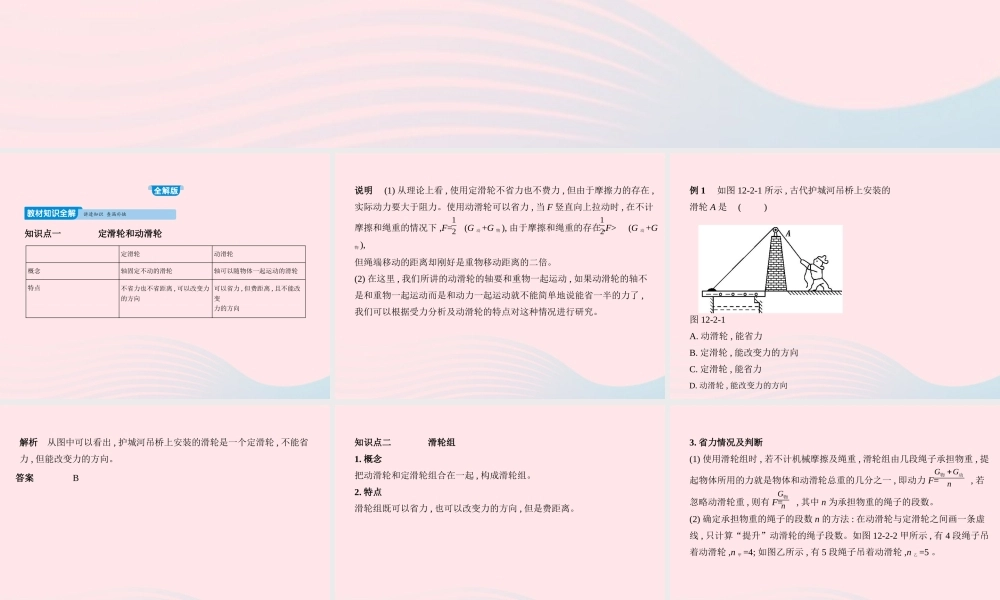

第十二章 简单机械知识点一 定滑轮和动滑轮 定滑轮动滑轮概念轴固定不动的滑轮轴可以随物体一起运动的滑轮特点不省力也不省距离 , 可以改变力的方向可以省力 , 但费距离 , 且不能改变力的方向说明 (1) 从理论上看 , 使用定滑轮不省力也不费力 , 但由于摩擦力的存在 ,实际动力要大于阻力。使用动滑轮可以省力 , 当 F 竖直向上拉动时 , 在不计摩擦和绳重的情况下 ,F= (G 动 +G 物 ), 由于摩擦和绳重的存在 ,F> (G 动 +G物 ),但绳端移动的距离却刚好是重物移动距离的二倍。(2) 在这里 , 我们所讲的动滑轮的轴要和重物一起运动 , 如果动滑轮的轴不是和重物一起运动而是和动力一起运动就不能简单地说能省一半的力了 ,我们可以根据受力分析及动滑轮的特点对这种情况进行研究。1212例 1 如图 12-2-1 所示 , 古代护城河吊桥上安装的滑轮 A 是 ( ) 图 12-2-1A. 动滑轮 , 能省力B. 定滑轮 , 能改变力的方向C. 定滑轮 , 能省力D. 动滑轮 , 能改变力的方向解析 从图中可以看出 , 护城河吊桥上安装的滑轮是一个定滑轮 , 不能省力 , 但能改变力的方向。答案 B知识点二 滑轮组1. 概念把动滑轮和定滑轮组合在一起 , 构成滑轮组。2. 特点滑轮组既可以省力 , 也可以改变力的方向 , 但是费距离。3. 省力情况及判断(1) 使用滑轮组时 , 若不计机械摩擦及绳重 , 滑轮组由几段绳子承担物重 , 提起物体所用的力就是物体和动滑轮总重的几分之一 , 即动力 F= , 若忽略动滑轮重 , 则有 F= , 其中 n 为承担物重的绳子的段数。(2) 确定承担物重的绳子的段数 n 的方法 : 在动滑轮与定滑轮之间画一条虚线 , 只计算“提升”动滑轮的绳子段数。如图 12-2-2 甲所示 , 有 4 段绳子吊着动滑轮 ,n 甲 =4; 如图乙所示 , 有 5 段绳子吊着动滑轮 ,n 乙 =5 。GGn物动Gn物 图 12-2-2例 2 用相同的滑轮组装成如图所示的滑轮组 ,用它们提起相同的物体时最省力的绕绳方法是 ( ) 解析 在不计滑轮自重、绳重及摩擦的情况下 ,FA= ,FB=G, FC= ,FD= ,FC 最小 , 因此答案为 C 。 2G3G2G答案 C题型一 滑轮组的组装及设计例 1 (2017 山东泰安肥城期末 ) 如图 12-2-3 所示 , 用甲、乙两个滑轮组提起重物时 , 甲滑轮组的绕绳方法最省力 , 乙滑轮组用 80 N 的力提起了重 300 N的物体 ( 不计摩擦和动滑轮重、绳重 ) 。请你画...
