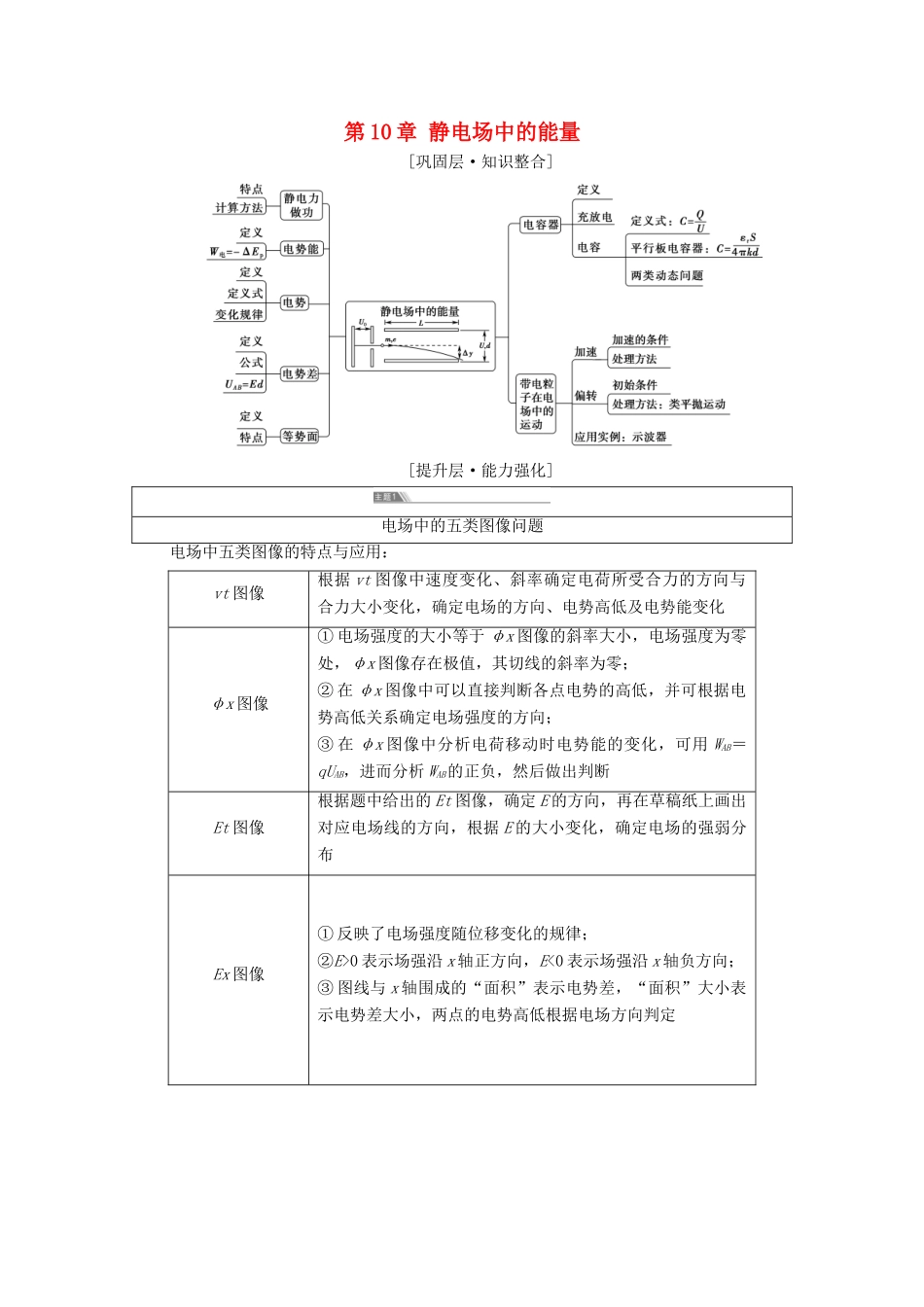

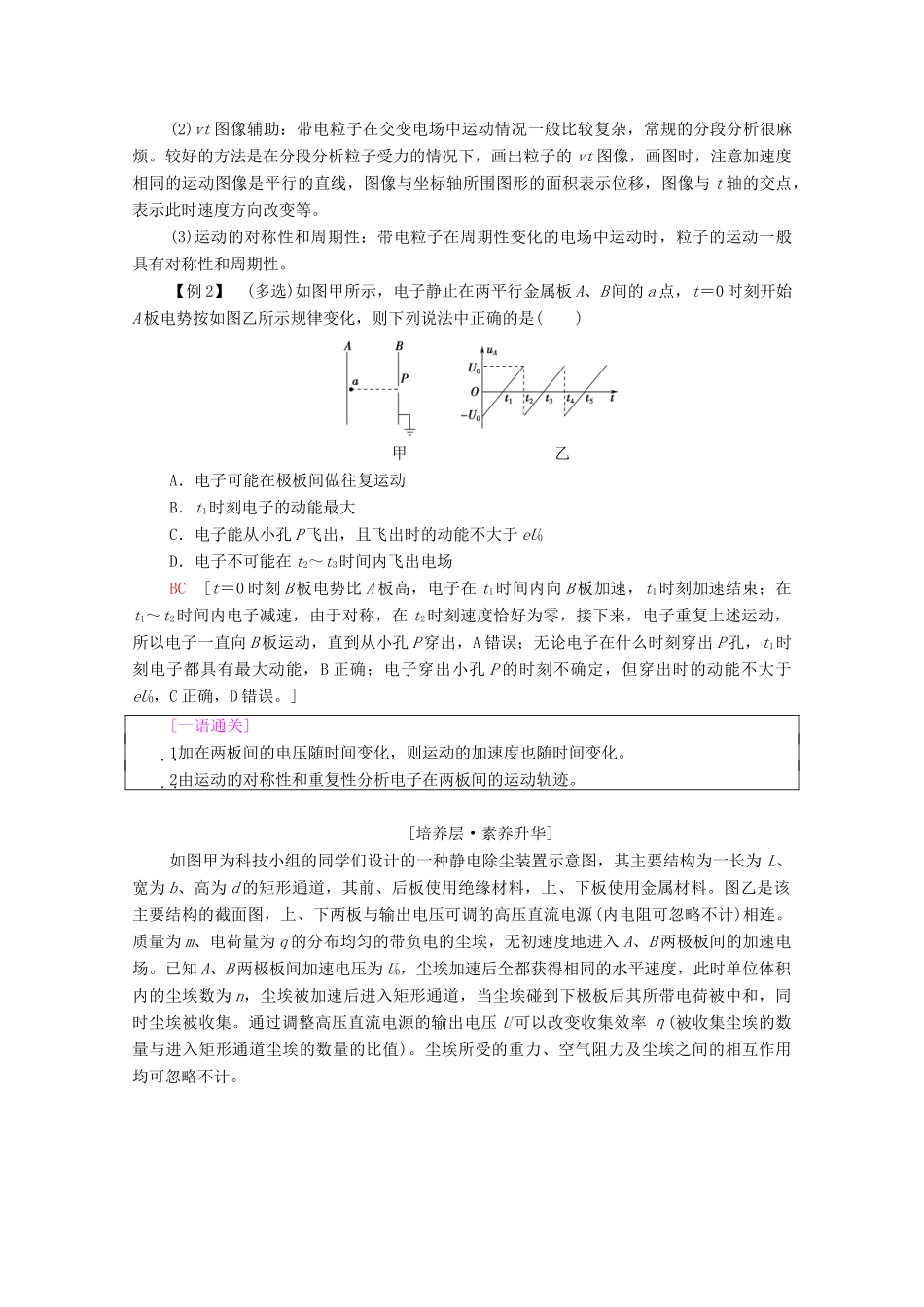

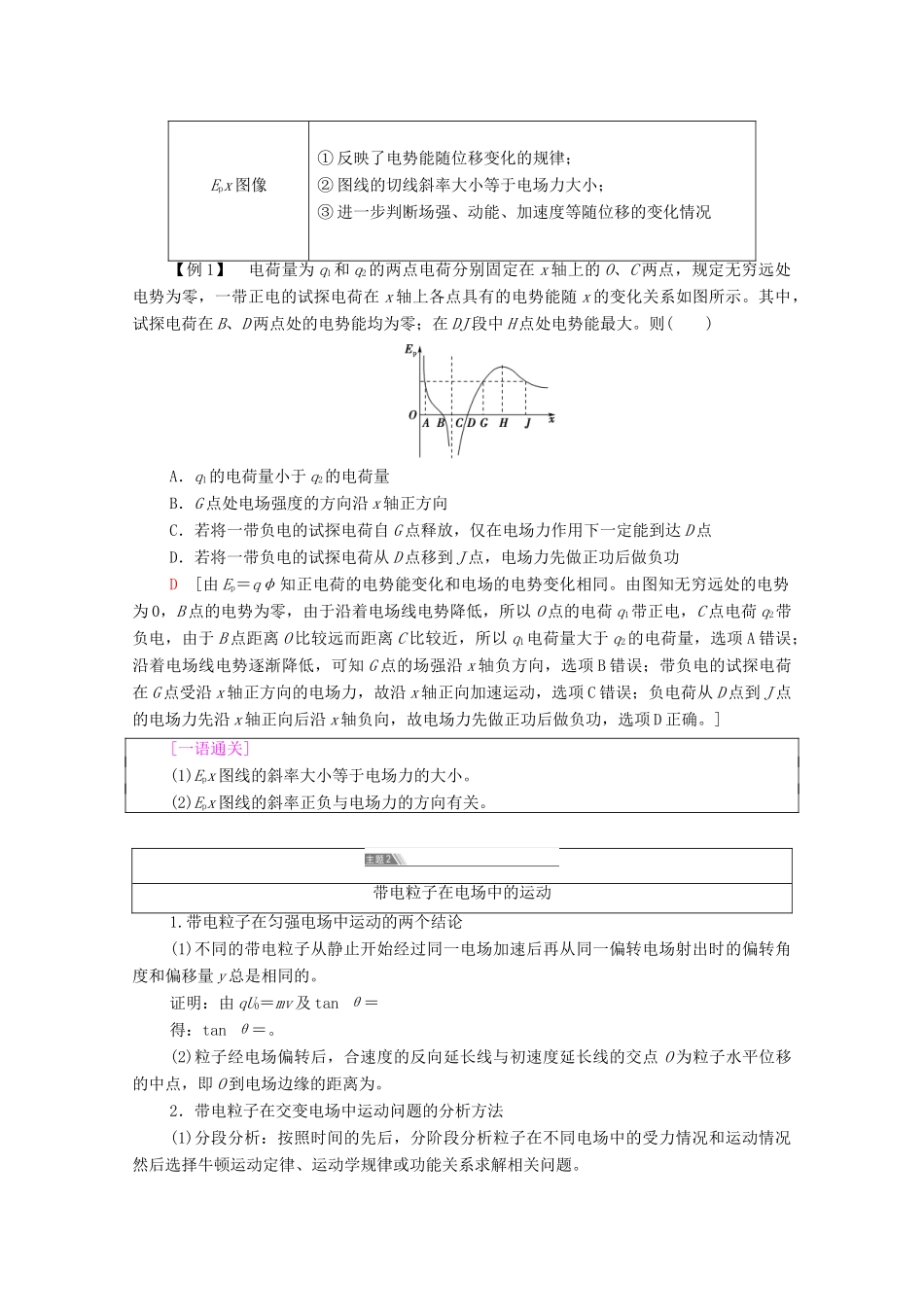

第 10 章 静电场中的能量[巩固层·知识整合][提升层·能力强化]电场中的五类图像问题电场中五类图像的特点与应用：vt 图像根据 vt 图像中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化φx 图像① 电场强度的大小等于 φx 图像的斜率大小，电场强度为零处，φx 图像存在极值，其切线的斜率为零；② 在 φx 图像中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向；③ 在 φx 图像中分析电荷移动时电势能的变化，可用 WAB＝qUAB，进而分析 WAB的正负，然后做出判断Et 图像根据题中给出的 Et 图像，确定 E 的方向，再在草稿纸上画出对应电场线的方向，根据 E 的大小变化，确定电场的强弱分布Ex 图像① 反映了电场强度随位移变化的规律；②E>0 表示场强沿 x 轴正方向，E<0 表示场强沿 x 轴负方向；③ 图线与 x 轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定Epx 图像① 反映了电势能随位移变化的规律；② 图线的切线斜率大小等于电场力大小；③ 进一步判断场强、动能、加速度等随位移的变化情况【例 1】 电荷量为 q1和 q2的两点电荷分别固定在 x 轴上的 O、C 两点，规定无穷远处电势为零，一带正电的试探电荷在 x 轴上各点具有的电势能随 x 的变化关系如图所示。其中，试探电荷在 B、D 两点处的电势能均为零；在 DJ 段中 H 点处电势能最大。则( )A．q1的电荷量小于 q2的电荷量B．G 点处电场强度的方向沿 x 轴正方向C．若将一带负电的试探电荷自 G 点释放，仅在电场力作用下一定能到达 D 点D．若将一带负电的试探电荷从 D 点移到 J 点，电场力先做正功后做负功D [由 Ep＝qφ 知正电荷的电势能变化和电场的电势变化相同。由图知无穷远处的电势为 0，B 点的电势为零，由于沿着电场线电势降低，所以 O 点的电荷 q1带正电，C 点电荷 q2带负电，由于 B 点距离 O 比较远而距离 C 比较近，所以 q1电荷量大于 q2的电荷量，选项 A 错误；沿着电场线电势逐渐降低，可知 G 点的场强沿 x 轴负方向，选项 B 错误；带负电的试探电荷在 G 点受沿 x 轴正方向的电场力，故沿 x 轴正向加速运动，选项 C 错误；负电荷从 D 点到 J 点的电场力先沿 x 轴正向后沿 x 轴负向，故电场力先做正功后做负功，选项 D 正确。][一语通关] (1)Epx...
