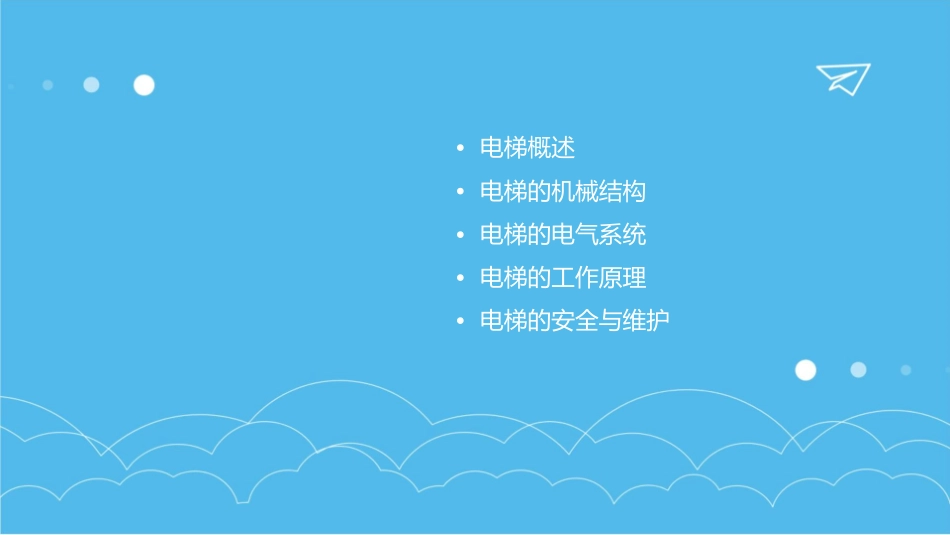

•电梯概述•电梯的机械结构•电梯的电气系统•电梯的工作原理•电梯的安全与维护电梯的定义与分类定义电梯是一种垂直运输的机电设备，用于在建筑物的不同楼层之间运送人员或货物。分类电梯可以根据不同的分类标准进行分类，如按用途可分为乘客电梯、载货电梯、医用电梯等；按控制方式可分为自动电梯、手动电梯等；按电梯的提升方式可分为曳引式电梯、液压式电梯、螺杆式电梯等。电梯的发展历程010203早期电梯现代电梯智能化电梯早期的电梯采用蒸汽或气压作为动力源，结构简单，但效率较低。随着电力和电气控制技术的发展，现代电梯逐渐采用电动机和控制系统，实现了更加高效、安全和舒适的运行。近年来，随着物联网、人工智能等技术的不断发展，电梯也逐步实现智能化，如智能调度、故障诊断等。电梯的基本组成轿厢系统控制系统轿厢系统包括轿厢体、轿门、控制系统包括控制柜、操纵箱等部件，用于控制电梯的运行和安全保护。轿顶等部件，用于承载人员或货物。曳引系统门系统安全保护系统安全保护系统包括限速器、安全钳等部件，用于保障电梯运行过程中的安全。曳引系统包括曳引机、曳引钢丝绳和导向轮等部件，用于提供电梯的升降动力。门系统包括厅门和轿门，用于实现电梯门的开关和安全保护。电梯机房电梯机房是电梯的核心部分，包括曳引机、控制柜、限速器等关键部件。曳引机是电梯的主要动力源，通过曳引钢丝绳和曳引轮与电梯轿厢连接，实现升降功能。控制柜负责接收乘客的指令信号，控制电梯的运行和停止。限速器则是一个安全装置，当电梯超速时，会自动切断电源，确保安全。电梯门系统电梯门系统包括厅门和轿门，是电梯的重要组成部分。厅门位于电梯口，与楼层地面平行，供乘客进出电梯。轿门是电梯轿厢上的门，与厅门配合使用，确保乘客安全进出电梯。电梯轿厢010203电梯轿厢是乘客乘坐电梯的封闭空间，一般由金属材料制成。轿厢内部设有扶手、呼叫按钮、楼层显示等设施，方便乘客使用。轿厢的尺寸和形状根据不同的用途和需求进行设计，以满足不同场合的需求。电梯悬挂系统电梯悬挂系统包括曳引钢丝绳、承重钢丝绳和补偿装置等部分。曳引钢丝绳连接曳引轮和电梯轿厢，传递动力；承重钢丝绳则承载着轿厢和乘客的重量。补偿装置用于补偿钢丝绳的张力差，确保电梯平稳运行。电梯导向系统0102电梯导向系统由导轨和导靴组成，用于控制电梯的水平和垂直运动方导轨固定在井道壁上，导靴则安装在轿厢底部，与导轨配合使用，确保电梯在运行过程中保持稳定。向。电梯控制系统电梯控制系统的功能电梯控制系统的信号传递通过信号线将乘客的指令传递给控制柜，控制柜再根据指令控制电梯的运行。接收乘客的指令，控制电梯的运行方向和楼层停靠。电梯控制系统的组成包括操纵盘、呼梯盒、电梯管理程序、控制柜等部分。电梯安全保护系统电梯安全保护系统的功能1确保电梯在运行过程中的安全，防止意外事故的发生。电梯安全保护系统的组成包括限速器、安全钳、缓冲器、门锁等部分。23电梯安全保护系统的工作原理当电梯出现异常情况时，安全保护系统会自动启动，采取相应的措施，如制停电梯、打开安全窗等，以保障乘客的安全。电梯电力拖动系统电梯电力拖动系统的功能为电梯的运行提供动力，确保电梯能够稳定、平滑地运行。电梯电力拖动系统的组成包括电动机、减速器、制动器、曳引轮等部分。电梯电力拖动系统的工作原理电动机通过减速器驱动曳引轮转动，从而带动电梯上下运动。同时，制动器能够保证电梯在运行过程中的稳定性和安全性。电梯的启动与停止启动电梯的启动由电动机带动，通过曳引绳和曳引轮的摩擦力使电梯上下移动。当电梯需要向上移动时，电动机正转，拉动曳引绳使电梯上升；当电梯需要向下移动时，电动机反转，拉动曳引绳使电梯下降。停止电梯的停止由制动器控制。当电梯到达指定楼层时，控制器会向制动器发送信号，使制动器抱闸，从而使电梯停止运行。电梯的加速与减速0102加速减速电梯在启动时，需要从静止状态加速到正常速度。这个过程由电动机的扭矩和加速度决定。随着速度的增加，电动机的扭矩逐渐减小，直到达到额定转速。电梯在接近目的地楼层时，需要减速到停止状态。这个...
