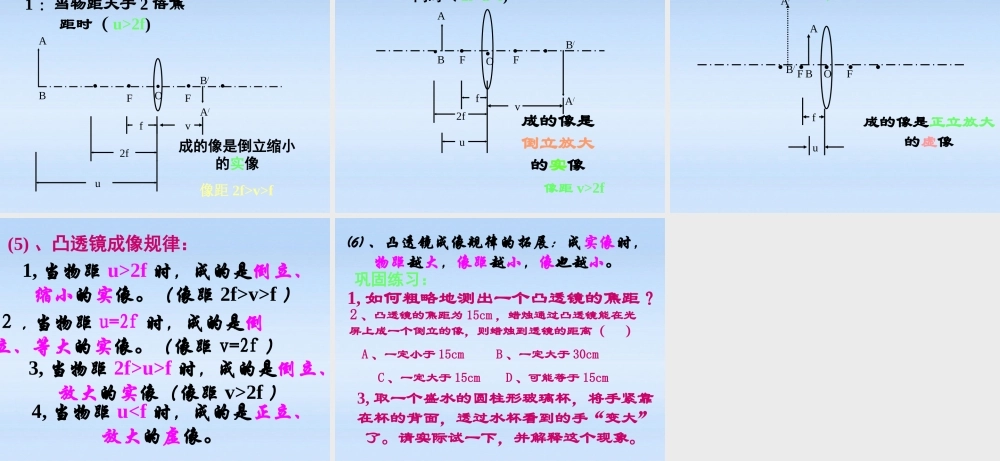

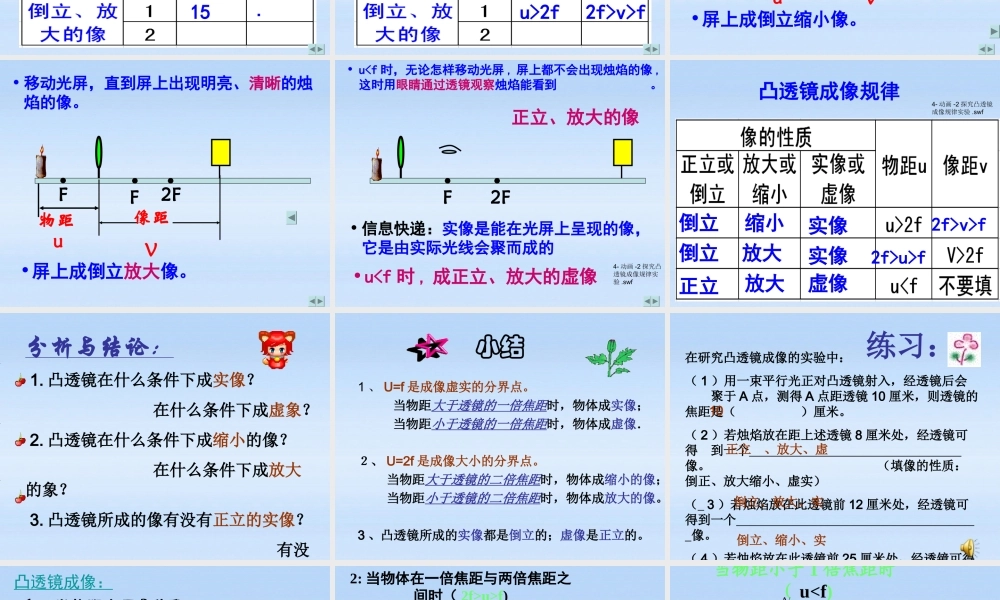

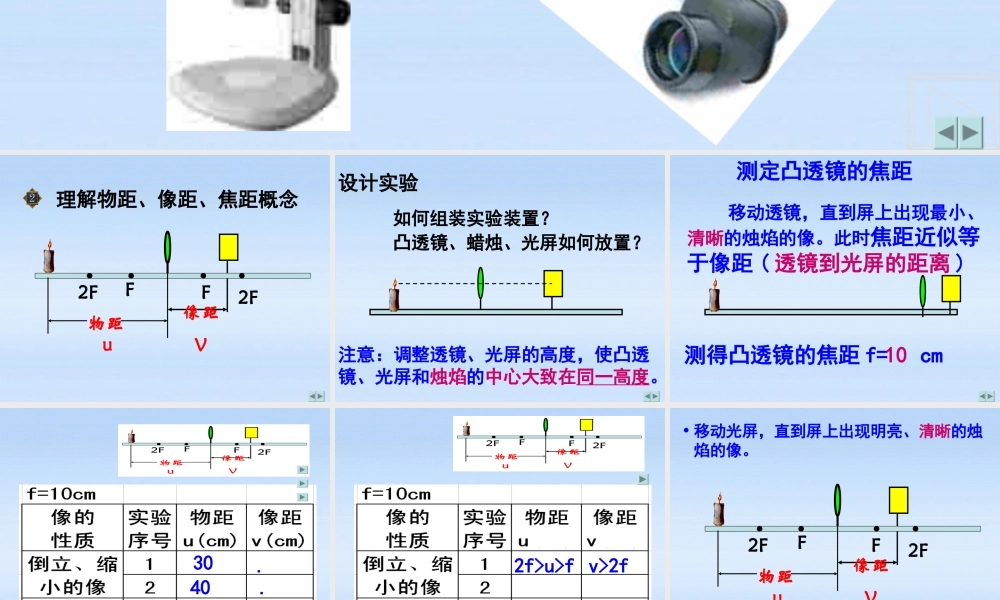

探究凸透镜成像规律 理解物距、像距、焦距概念FF2F2F物距u像距V 设计实验 如何组装实验装置？ 凸透镜、蜡烛、光屏如何放置？注意：调整透镜、光屏的高度，使凸透镜、光屏和烛焰的中心大致在同一高度。 测定凸透镜的焦距测得凸透镜的焦距 f= cm10 移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距 ( 透镜到光屏的距离 ) 304015... u>2f2f>u>f v>2f2f>v>f FF2F2F物距u像距V• 移动光屏，直到屏上出现明亮、清晰的烛焰的像。•屏上成倒立缩小像。 FF2F物距u像距V• 移动光屏，直到屏上出现明亮、清晰的烛焰的像。•屏上成倒立放大像。 F2F• uu>f实像实像虚像缩小放大放大倒立倒立正立2f>v>f 分析与结论： 1. 凸透镜在什么条件下成实像？ 在什么条件下成虚象？ 2. 凸透镜在什么条件下成缩小的像？ 在什么条件下成放大的象？ 3. 凸透镜所成的像有没有正立的实像？ 有没有倒立的虚象？ 小结1 、 U=f 是成像虚实的分界点。 当物距大于透镜的一倍焦距时，物体成实像； 当物距小于透镜的一倍焦距时，物体成虚像．２、 U=2f 是成像大小的分界点。 当物距大于透镜的二倍焦距时，物体成缩小的像； 当物距小于透镜的二倍焦距时，物体成放大的像。3 、凸透镜所成的实像都是倒立的；虚像是正立的。 在研究凸透镜成像的实验中：（ 1 ）用一束平行光正对凸透镜射入，经透镜后会 聚于 A 点，测得 A 点距透镜 10 厘米，则透镜的焦距是（ ）厘米。（ 2 ）若烛焰放在距上述透镜 8 厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）（ 3 ）若烛焰放在此透镜前 12 厘米处，经透镜可得到一个 像。（ 4 ）若烛焰放在此透镜前 25 厘米处，经透镜可得到一个 像。练习：正立 、放大、虚倒立、放大、实倒立、缩小、实10 凸透镜成像：FFO.....f2fuABB/A/成的像是倒立缩小的实像1 ：当物距大于 2 倍焦距时（ u>2f)v像距 2f>v>f O. ... .FFf2fuABB/A/2: 当物体在一倍焦距与两倍焦距之间时（ 2f>u>f)成的像是倒立放大的实像v像距...
