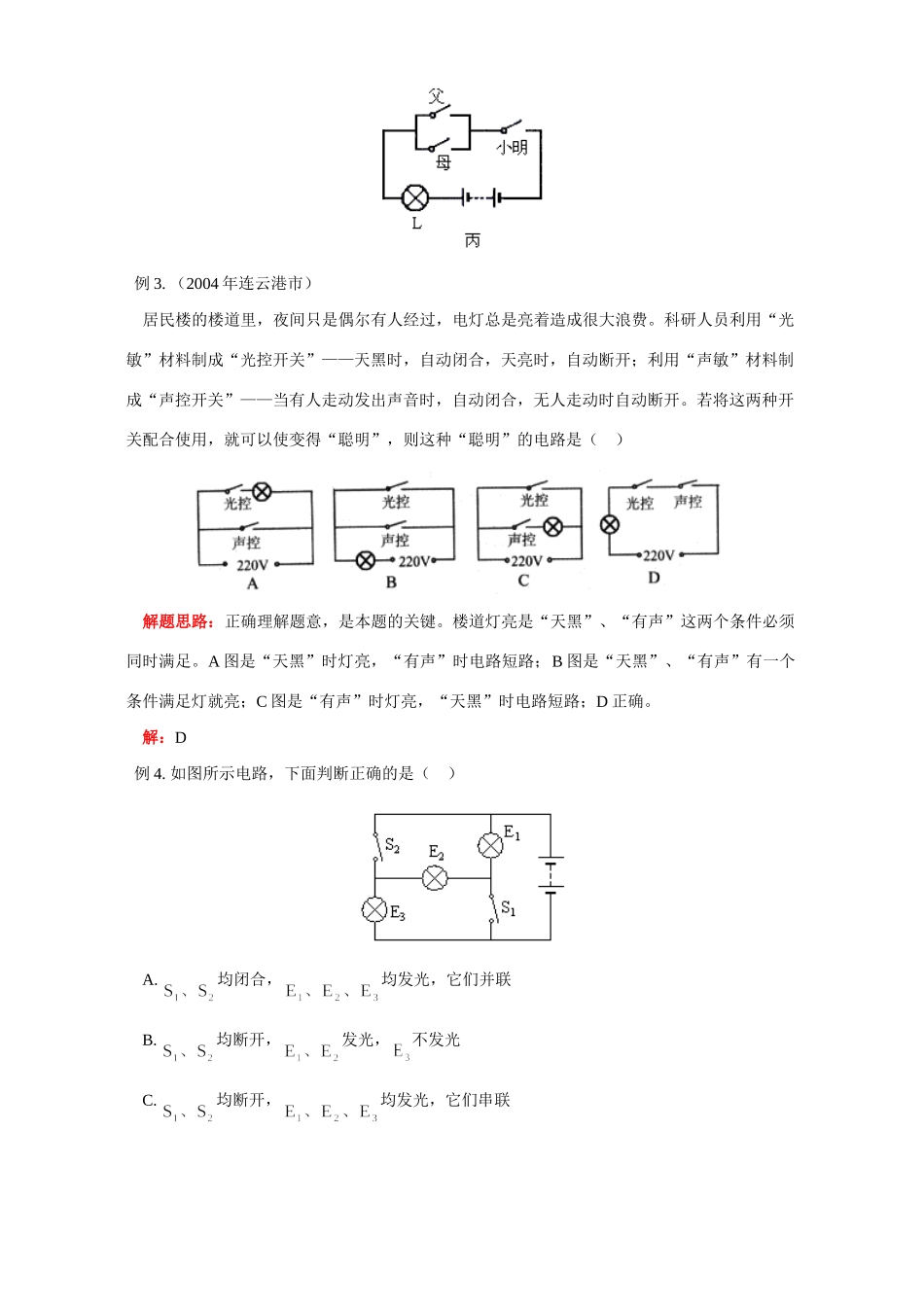

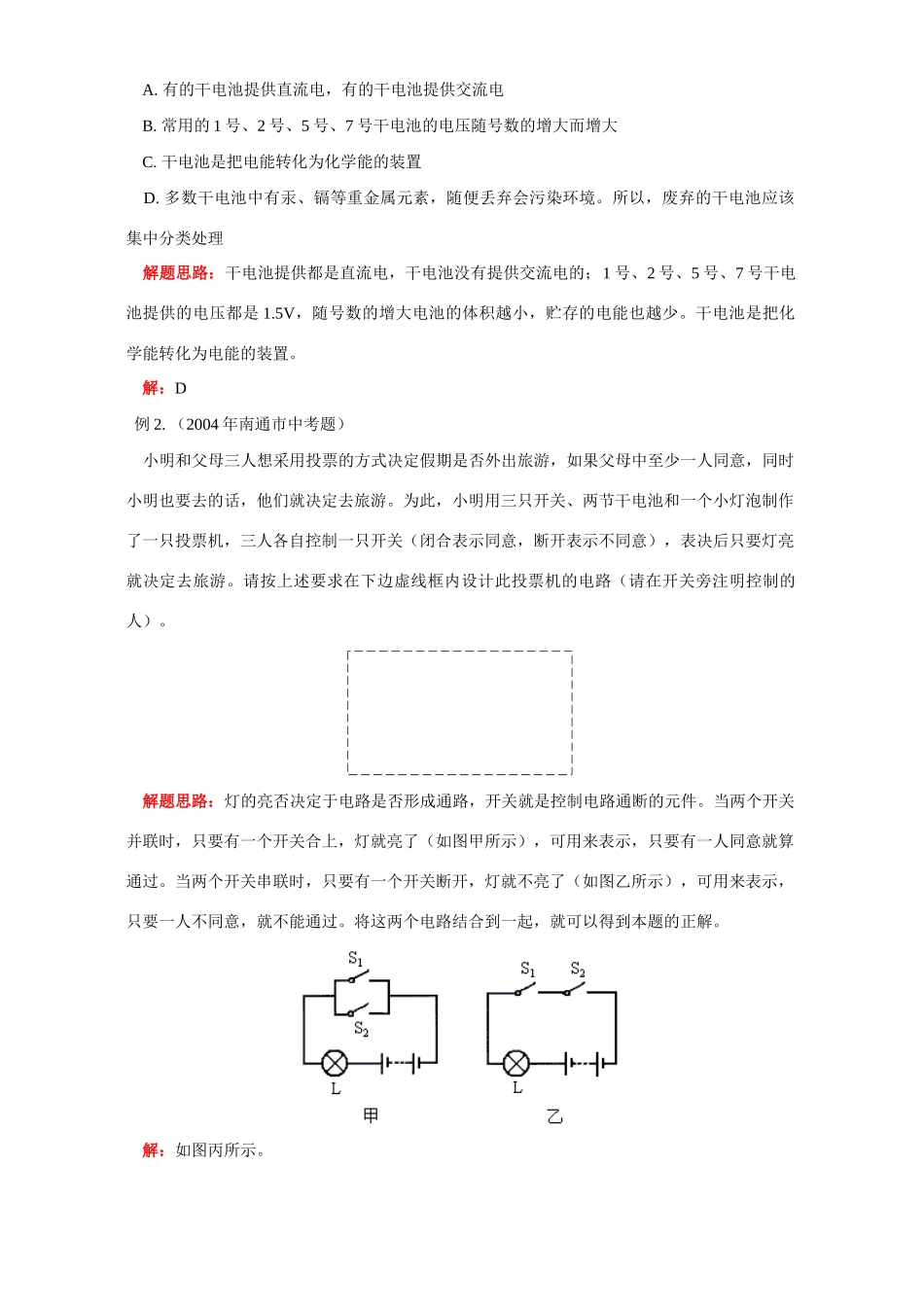

北师大版初三物理总复习电学一简单电路一.本周教学内容：（总复习）电学一简单电路［知识梳理］1.电路：2.导体和绝缘体：3.电流（I）：4.电压（U）：5.电阻（R）：［重点技能与要求］1.能识别电路状态，电路连接方式，区分正确与错误电路，能根据要求设计电路。2.正确使用电流表、电压表，会用电流表、电压表研究串、并联电路中的电流、电压关系。3.知道影响电阻大小的因素，会根据实验目的进行实验操作与设计。4.知道滑动变阻器的构造与原理，会用变阻器改变电路中的电流，会使用电阻箱。【典型例题】例1.（2004，安徽省）干电池是一种常用、方便的电源。以下关于干电池的说法中正确的是（）A.有的干电池提供直流电，有的干电池提供交流电B.常用的1号、2号、5号、7号干电池的电压随号数的增大而增大C.干电池是把电能转化为化学能的装置D.多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。所以，废弃的干电池应该集中分类处理解题思路：干电池提供都是直流电，干电池没有提供交流电的；1号、2号、5号、7号干电池提供的电压都是1.5V，随号数的增大电池的体积越小，贮存的电能也越少。干电池是把化学能转化为电能的装置。解：D例2.（2004年南通市中考题）小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游。请按上述要求在下边虚线框内设计此投票机的电路（请在开关旁注明控制的人）。解题思路：灯的亮否决定于电路是否形成通路，开关就是控制电路通断的元件。当两个开关并联时，只要有一个开关合上，灯就亮了（如图甲所示），可用来表示，只要有一人同意就算通过。当两个开关串联时，只要有一个开关断开，灯就不亮了（如图乙所示），可用来表示，只要一人不同意，就不能通过。将这两个电路结合到一起，就可以得到本题的正解。解：如图丙所示。例3.（2004年连云港市）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使变得“聪明”，则这种“聪明”的电路是（）解题思路：正确理解题意，是本题的关键。楼道灯亮是“天黑”、“有声”这两个条件必须同时满足。A图是“天黑”时灯亮，“有声”时电路短路；B图是“天黑”、“有声”有一个条件满足灯就亮；C图是“有声”时灯亮，“天黑”时电路短路；D正确。解：D例4.如图所示电路，下面判断正确的是（）A.均闭合，均发光，它们并联B.均断开，发光，不发光C.均断开，均发光，它们串联D.闭合、断开，E1发光，E2、E3均不发光解析：在电路中，开关的作用很重要，它不但能控制电路中电流的通路和断路，同时它的闭合与断开也能构成电路结构的变化。当均闭合时，三个用电器正接线柱和负接线柱分别接在一起，再并接在电源的正、负极两端，以此组成并联电路，三个用电器均发光。当均断开，又使电路两处成为断路，即电路中只有一条通路，这就使三个用电器组成串联电路，三个灯泡均能发光。当S1闭合、S2断开，E2、E3处于断路，无电流通过。因此E2、E3不发光，只有E1在通路上，因此E1发光。故本题A、C、D三个选项都是正确的。本题正确答案：A、C、D。例5.（2004年上海市中考题）在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关S后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。解题思路：分析一下电路，电路中只有两个用电器（滑动变阻器和灯泡），而电流表测的是通过灯泡的电流。要求当滑动变阻器的滑片自中点向左移动时，电流表的示数不变，即两者不相互影响，所以应采用并联连接。解：如图所示。例6.（2004年北京市海淀中考题）如图甲所示是某同学连接好的测量小灯泡电阻的电路。闭合开关，灯不亮，两电表示数均为零。该同学...
