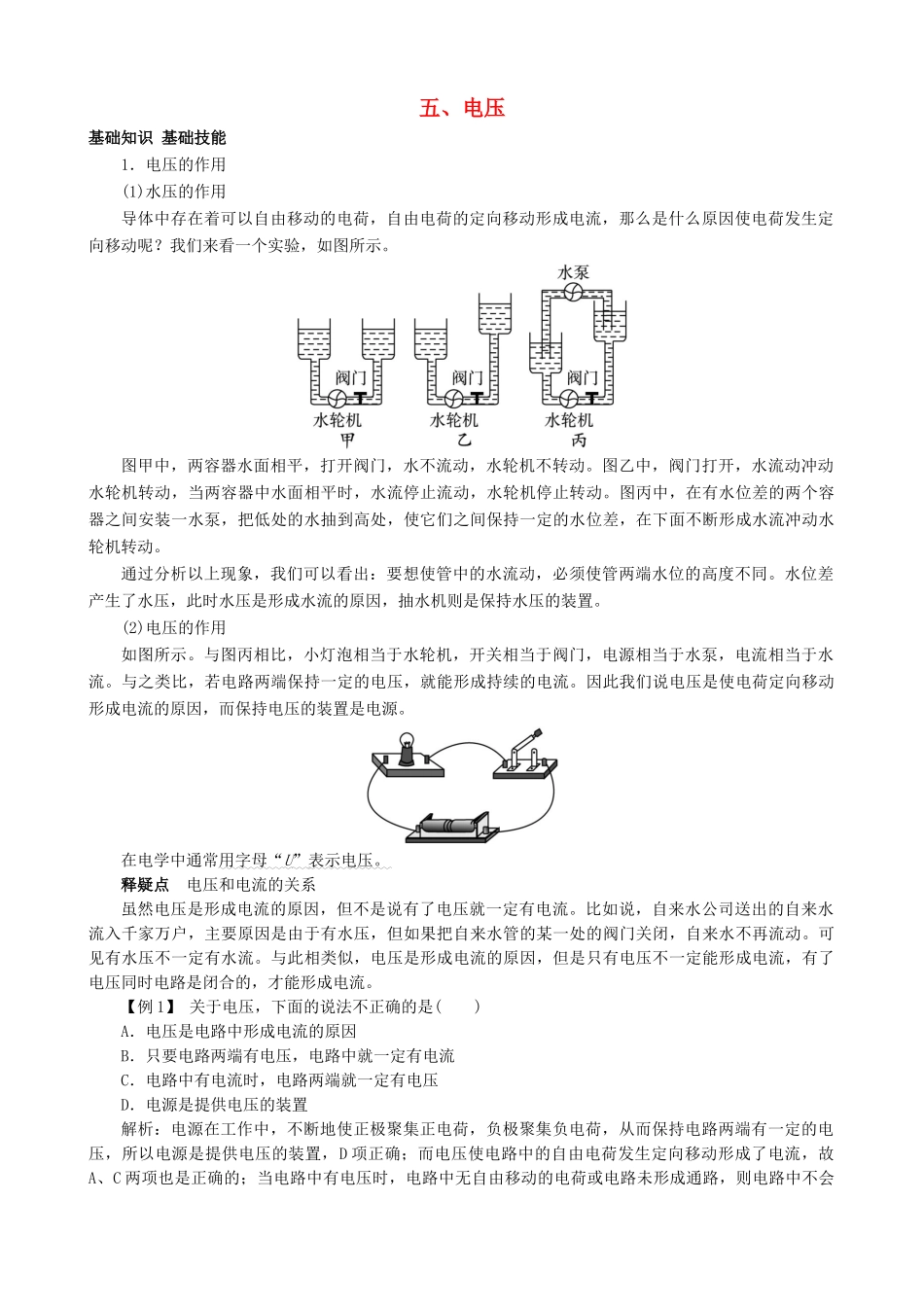

五、电压基础知识基础技能1．电压的作用(1)水压的作用导体中存在着可以自由移动的电荷，自由电荷的定向移动形成电流，那么是什么原因使电荷发生定向移动呢？我们来看一个实验，如图所示。图甲中，两容器水面相平，打开阀门，水不流动，水轮机不转动。图乙中，阀门打开，水流动冲动水轮机转动，当两容器中水面相平时，水流停止流动，水轮机停止转动。图丙中，在有水位差的两个容器之间安装一水泵，把低处的水抽到高处，使它们之间保持一定的水位差，在下面不断形成水流冲动水轮机转动。通过分析以上现象，我们可以看出：要想使管中的水流动，必须使管两端水位的高度不同。水位差产生了水压，此时水压是形成水流的原因，抽水机则是保持水压的装置。(2)电压的作用如图所示。与图丙相比，小灯泡相当于水轮机，开关相当于阀门，电源相当于水泵，电流相当于水流。与之类比，若电路两端保持一定的电压，就能形成持续的电流。因此我们说电压是使电荷定向移动形成电流的原因，而保持电压的装置是电源。在电学中通常用字母“U”表示电压。释疑点电压和电流的关系虽然电压是形成电流的原因，但不是说有了电压就一定有电流。比如说，自来水公司送出的自来水流入千家万户，主要原因是由于有水压，但如果把自来水管的某一处的阀门关闭，自来水不再流动。可见有水压不一定有水流。与此相类似，电压是形成电流的原因，但是只有电压不一定能形成电流，有了电压同时电路是闭合的，才能形成电流。【例1】关于电压，下面的说法不正确的是()A．电压是电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置解析：电源在工作中，不断地使正极聚集正电荷，负极聚集负电荷，从而保持电路两端有一定的电压，所以电源是提供电压的装置，D项正确；而电压使电路中的自由电荷发生定向移动形成了电流，故A、C两项也是正确的；当电路中有电压时，电路中无自由移动的电荷或电路未形成通路，则电路中不会产生电流。答案：B2．电压的大小和单位(1)单位在国际单位制中，电压的单位是“伏特”，简称伏，符号是V。电压常用的单位还有：千伏(kV)、毫伏(mV)、微伏(μV)。(2)单位换算关系1kV＝103V1V＝103mV1mV＝103μV(3)常见的一些电压值①一节普通干电池的电压为1.5V；②一节蓄电池的电压是2V；③手机电池的电压一般为3.6V；④家庭电路的电压为220V；⑤不高于36V的电压对人来说是安全电压。【例2】单位换算：(1)0.54kV＝__________mV；(2)13.5mV＝__________V。解析：(1)0.54kV＝0.54×106mV＝5.4×105mV。(2)13.5mV＝13.5×10－3V＝1.35×10－2V。答案：(1)5.4×105(2)1.35×10－23．电压表(1)认识电压表①用途：测量电路中两点间电压的大小。②符号：在电路图中，电压表的符号是。③接线柱：如图所示是实验室常用的电压表，有三个接线柱，“－”“3”“15”表示两个量程共用一个负接线柱。④量程、分度值：电压表有两个量程：0～3V,0～15V。0～3V量程，分度值为0.1V；0～15V量程，分度值为0.5V。(2)连接方法①电压表要并联在电路中。测量哪个用电器(或哪部分电路)两端的电压，电压表就并联在哪个用电器(哪部分电路)的两端。②正、负接线柱接法要正确。电流要从电压表的“＋”接线柱流入，从“－”接线柱流出来。如果电压表的正、负接线柱接反了，指针会反向偏转，即指针将向没有刻度的方向偏转，不但无法读数，还可能损坏电压表。③要选择合适的量程，被测电压不能超过电压表的量程。若不能估计被测电压的大小，可用“试触”的方法选择合适的量程。如果被测电压超过3V而低于15V，应选用15V的量程；如果被测电压不超过3V，为提高精确度，应选用3V的量程。④另外，可以将电压表直接连到电源的两极上，测量电源的电压。由于电压表的构造与电流表不同，这样连接不会损坏电压表。使用电压表还需注意什么？①校零：检查电压表的指针是否对准零刻线，如有偏差，进行校正。②试触法：当被测电压大小不能确定时，可采用试触法选择电压表的合适量程。【例3】要测L2两端的电压，如图所示的电路图中正确的是()解析：要测L2两端的电压，应将电压表并联在L2...
