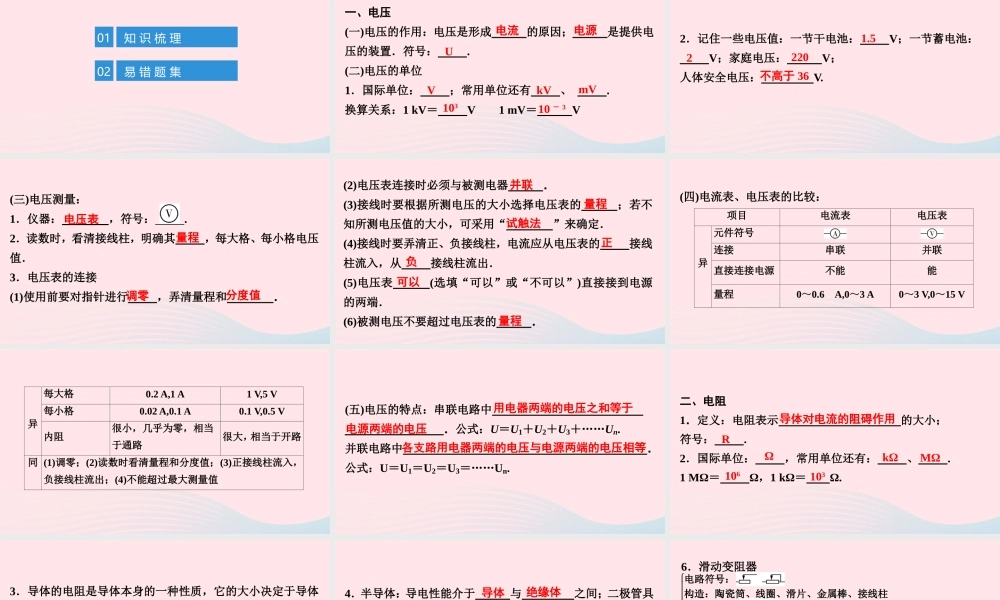

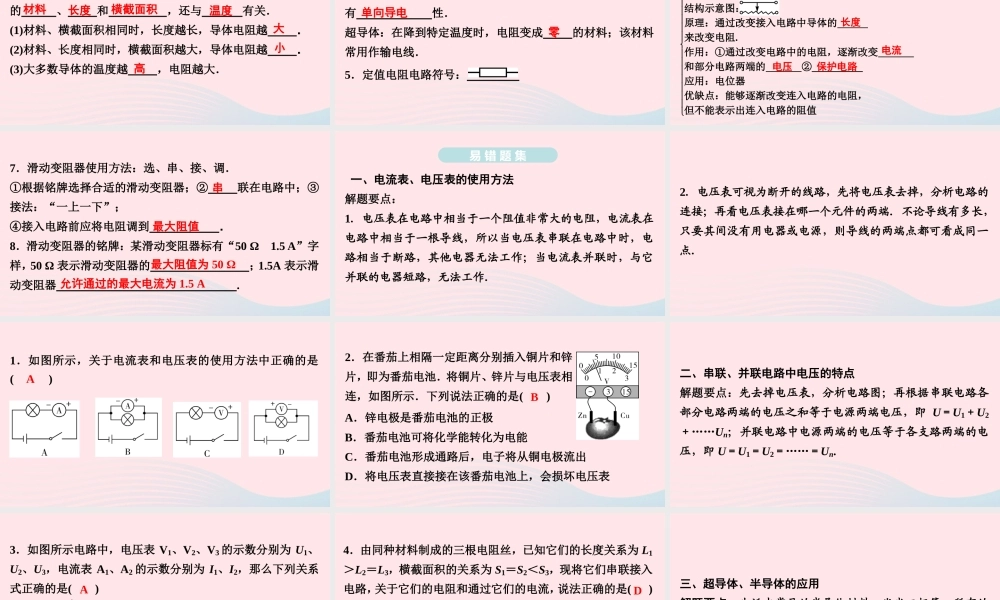

期末复习训练《第十六章 电压 电阻》复习01知 识 梳 理02易 错 题 集目录导航 知 识 梳 理一、电压 (一)电压的作用:电压是形成 的原因; 是提供电压的装置.符号: . (二)电压的单位 1.国际单位: ;常用单位还有 、 . 换算关系:1 kV= V 1 mV= V 电流 电源 U V kV mV 103 10 - 3 2.记住一些电压值:一节干电池: V;一节蓄电池: V;家庭电压: V; 人体安全电压: V. 1.5 2 220 不高于 36 (三)电压测量: 1.仪器: ,符号: . 2.读数时,看清接线柱,明确其 ,每大格、每小格电压值. 3.电压表的连接 (1)使用前要对指针进行 ,弄清量程和 . 电压表 量程 调零 分度值 (2)电压表连接时必须与被测电器 . (3)接线时要根据所测电压的大小选择电压表的 ;若不知所测电压值的大小,可采用“ ”来确定. (4)接线时要弄清正、负接线柱,电流应从电压表的 接线柱流入,从 接线柱流出. (5)电压表 (选填“可以”或“不可以”)直接接到电源的两端. (6)被测电压不要超过电压表的 . 并联 量程 试触法 正 负 可以 量程 (四)电流表、电压表的比较: 项目 电流表 电压表 元件符号 连接 串联 并联 直接连接电源 不能 能 异 量程 0~0.6 A,0~3 A 0~3 V,0~15 V 每大格 0.2 A,1 A 1 V,5 V 每小格 0.02 A,0.1 A 0.1 V,0.5 V 异 内阻 很小,几乎为零,相当于通路 很大,相当于开路 同 (1)调零;(2)读数时看清量程和分度值;(3)正接线柱流入,负接线柱流出;(4)不能超过最大测量值 (五)电压的特点:串联电路中 .公式:U=U1+U2+U3+……Un. 并联电路中 . 公式:U=U1=U2=U3=……Un. 用电器两端的电压之和等于 电源两端的电压 各支路用电器两端的电压与电源两端的电压相等 二、电阻 1.定义:电阻表示 的大小; 符号: . 2.国际单位: ,常用单位还有: 、 . 1 MΩ= Ω,1 kΩ= Ω. 导体对电流的阻碍作用 R Ω kΩ MΩ 106 103 3.导体的电阻是导体本身的一种性质,它的大小决定于导体的 、 和 ,还与 有关. (1)材料、横截面积相同时,长度越长,导体电阻越 . (2)材料、长度相同时,横截面积越大,导体电阻越 . (3)大多数导体的温度越 ,电阻越大. 材料 长度 横截面积 温度 大 小 高 4.半导体:导电性能介于 与 之间;二极管具有 性. 超导体:在降到特定...
