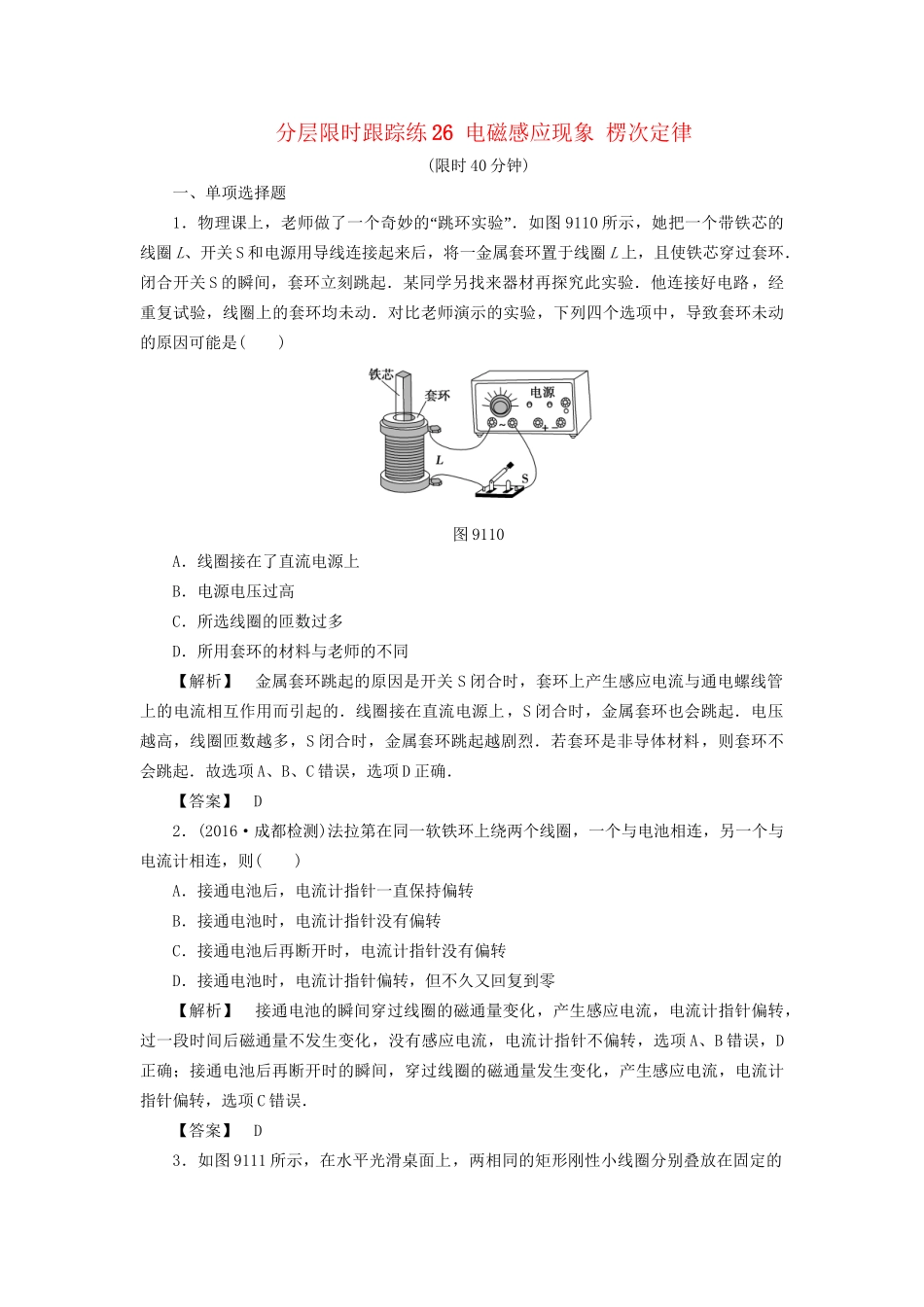

分层限时跟踪练26电磁感应现象楞次定律(限时40分钟)一、单项选择题1．物理课上，“”老师做了一个奇妙的跳环实验．如图9110所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()图9110A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同【解析】金属套环跳起的原因是开关S闭合时，套环上产生感应电流与通电螺线管上的电流相互作用而引起的．线圈接在直流电源上，S闭合时，金属套环也会跳起．电压越高，线圈匝数越多，S闭合时，金属套环跳起越剧烈．若套环是非导体材料，则套环不会跳起．故选项A、B、C错误，选项D正确．【答案】D2．(2016·成都检测)法拉第在同一软铁环上绕两个线圈，一个与电池相连，另一个与电流计相连，则()A．接通电池后，电流计指针一直保持偏转B．接通电池时，电流计指针没有偏转C．接通电池后再断开时，电流计指针没有偏转D．接通电池时，电流计指针偏转，但不久又回复到零【解析】接通电池的瞬间穿过线圈的磁通量变化，产生感应电流，电流计指针偏转，过一段时间后磁通量不发生变化，没有感应电流，电流计指针不偏转，选项A、B错误，D正确；接通电池后再断开时的瞬间，穿过线圈的磁通量发生变化，产生感应电流，电流计指针偏转，选项C错误．【答案】D3．如图9111所示，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间()图9111A．两小线圈会有相互靠拢的趋势B．两小线圈会有相互远离的趋势C．两小线圈中感应电流都沿逆针方向D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向【解析】接通电流瞬间，通过线圈的磁通量都增大，根据楞决定律，易知感应电流都沿顺时针方向．【答案】B4．(2015·汕头检测)如图9112所示，两个同心圆线圈a、b在同一平面内，半径RaΦbB．Φa＝ΦbC．Φa<ΦbD．无法确定【解析】磁通量是指穿过平面的磁感线的净条数；因为每条磁感线都穿过磁体内部，故可知A项正确．【答案】A5．如图9113所示，正方形闭合导线框处在磁感应强度恒定的匀强磁场中，C、E、D、F为线框中的四个顶点，图甲中的线框绕E点转动，图乙中的线框向右平动，磁场足够大．下列判断正确的是()图9113A．图甲线框中有感应电流产生，C点电势比D点低B．图甲线框中无感应电流产生，C、D两点电势相等C．图乙线框中有感应电流产生，C点电势比D点低D．图乙线框中无感应电流产生，C、D两点电势相等【解析】线框绕E点转动和向右平动，都没有磁通量的变化，无感应电流产生，由右手定则可知，图甲线框中C，D两点电势相等，则A项错，B项对；图乙线框中C点电势比D点高，则C、D两项都错．【答案】B二、多项选择题6．(2016·天津模拟)如图9114所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()图9114A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变大C．线圈a有扩张的趋势D．线圈a对水平桌面的压力FN将增大【解析】若将滑动变阻器的滑片P向下滑动，螺线管b中的电流增大，根据楞次定律，线圈a中将产生俯视逆时针方向的感应电流，穿过线圈a的磁通量变大，线圈a有缩小的趋势，线圈a对水平桌面的压力FN将变大，B、D项正确．【答案】BD7．(2015·全国卷Ⅰ)1824年，“”法国科学家阿拉果完成了著名的圆盘实验，实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图9-115所示．实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列...
